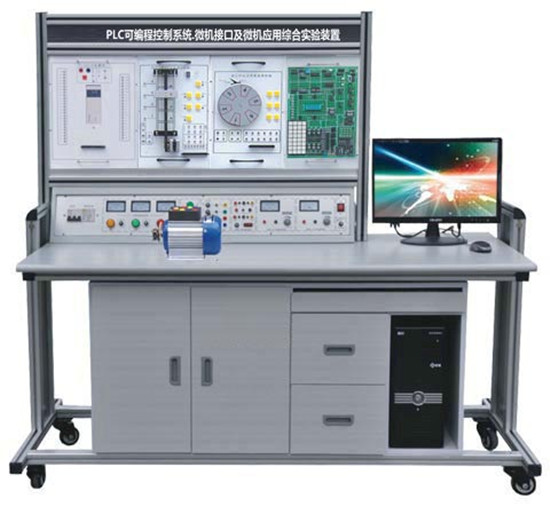

SGS-51C型PLC可編程控制系統、微機接口及微機應用綜合實驗裝置（功能增強型）

SGS-51C型PLC可編程控制系統、微機接口及微機應用綜合實驗裝置是在“PLC可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統，通過兩方面結合做到一機多用、資源共享、便于管理。

微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一，真正做到了一機多用。大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師指導書，書中對這部分實驗都寫有實驗?zāi)康�，�?shí)驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤），供教師參考，減輕了教師備課和輔導實驗的工作量。全套裝置設計合理，功能強大，操作簡單方便。

一、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置功能特點：
1、裝置采用組件多結構 更換實驗?zāi)�塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

二、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置系統構成：
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6 cm3)：
（1）交通信號燈PLC自動控制實驗掛箱
（2）攪拌器的PLC自動控制實驗掛箱
（3）LED數碼管顯示PLC自動控制實驗掛箱（實物）
（4）四層電梯的PLC自動控制實驗掛箱（實物）
（5）加工中心刀具庫選擇控制實驗掛箱（實物）
（6）藝術彩燈造型的PLC控制實驗掛箱
（7）電機的自動控制實驗掛箱（實物）
（8）步進電機的PLC控制實驗掛箱（實物）
（9）模擬電視發射塔實驗掛箱
（10）自動送料裝車系統實驗掛箱
（11）自動售貨機實驗掛箱
（12）自動成型系統實驗掛箱
（13）水塔自動供水系統實驗掛箱
（14）郵件自動分揀系統實驗掛箱
（15）自動洗衣機系統實驗掛箱
（16）電鍍系統實驗掛箱
（17）繼電器控制實驗掛箱（一）
（18）三相鼠籠電動機380V Y/△接法
（19）基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、微機接口及應用部分：
（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
9、電腦或手持編程器（用戶自備或代購）

三、技術參數：
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A.三相四線380V輸出，由三只電壓表指示輸出電壓
B.～220V通過安全插座輸出
C.+24V/2A直流穩壓輸出（數顯）
D.+5V/1A直流穩壓輸出（數顯）
E.±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：三菱FX1N--40mR（輸入24點，輸出16點）。
4、重量：100Kg
5、外形尺寸：160×75×150cm3

四、實驗項目：
一）PLC可編程控制器實驗系統：
1.與、或、非邏輯功能實驗
2.定時器、計數器功能實驗
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.數據處理功能實驗
6.微分、位操作實驗
7.交通信號燈PLC自動控制實驗
8.攪拌器的PLC自動控制實驗
9.LED數碼官顯示PLC自動控制實驗（實物）
10.四層電梯的PLC自動控制實驗（實物）
11.加工中心刀具庫選擇控制實驗（實物）
12.藝術彩燈造型的PLC控制實驗
13.電機的自動控制實驗 （實物）
14.步進電機的PLC控制（實物）
15.模擬電視發射塔實驗實驗
16.自動送料裝車系統控制實驗
17.自動售貨機實驗
18.自動成型實驗
19.水塔自動供水控制系統實驗
20.郵件自動分揀實驗
21.自動洗衣機控制系統模擬實驗
22.電鍍過程控制實驗
23.三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
24.三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
25.三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
26.三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
27.MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28.針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
二）微機接口及微機應用
A、微機接口實驗（微機原理課）
1.I/O地址譯碼實驗
2.簡單并行接口實驗
3.可編程并行口實驗（一）（二）
4.串行通訊實驗（8251、8250）
5.A/D、D/A轉換
6.可編程定時器/計數器實驗
7.七段數碼顯示實驗
8.中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課）
1.競賽搶答器實驗
3.電子琴實驗
4.交通燈控制實驗;
5.繼電器控制實驗
6.步進電機控制實驗
7.七段數碼顯示實驗
8.集成電路測試實驗
9.8279鍵盤、顯示控制實驗
C、TTL集成電路實驗（數字電路課）
1.與、或、非門等門電路實驗
2.組合邏輯電路實驗（半加器、全加器等）
3.觸發器實驗（RS、D、JK等）
4.集成計數器及寄存器
5.譯碼器和數據選擇器等
6.單穩態觸發器等波形實驗

五、PLC可編程控制系統、微機接口及微機應用綜合實驗裝置配置清單：

名稱	型號	數量	單位
PLC主機	三菱FX1N—40MR	1	臺
三菱通訊電纜	RS232/422	1	根
演示板	交通信號燈的PLC控制	1	塊
	攪拌器的PLC控制	1	塊
	LED數碼管的PLC控制	1	塊
	四層電梯的PLC控制	1	塊
	加工中心刀具庫選擇控制	1	塊
	藝術彩燈的PLC控制	1	塊
	電機的自動控制	1	塊
	步進電機的PLC控制	1	塊
	基礎實驗	1	塊
	水塔自動控制	1	塊
	洗衣機自動控制	1	塊
	郵件分檢系統	1	塊
	自動售貨機	1	塊
	自動成型系統	1	塊
	模擬電視發射塔	1	塊
	自動送料裝車系統	1	塊
	電鍍自控系統		塊
軟件	演示板原程序及三菱編程軟件（FXGP_WIN-E）	1	塊
微機接口主板		1	塊
微機接口PC擴展卡		1	塊
鍵盤顯示實驗板及連接電纜		1	套
學生實驗桌	學生實驗桌含鐵筐支架	1	套
說明書	上冊	1	本
	下冊	1	本
連接線	紅色	40	根
	紅色大頭	1	根
	黑色大頭	1	根
	紅色大小頭	1	根
	黑色大小頭	1	根
	黑色	1	根
	50P排線	1	根
	黃色（短線）	10	根
	藍色（短線）
