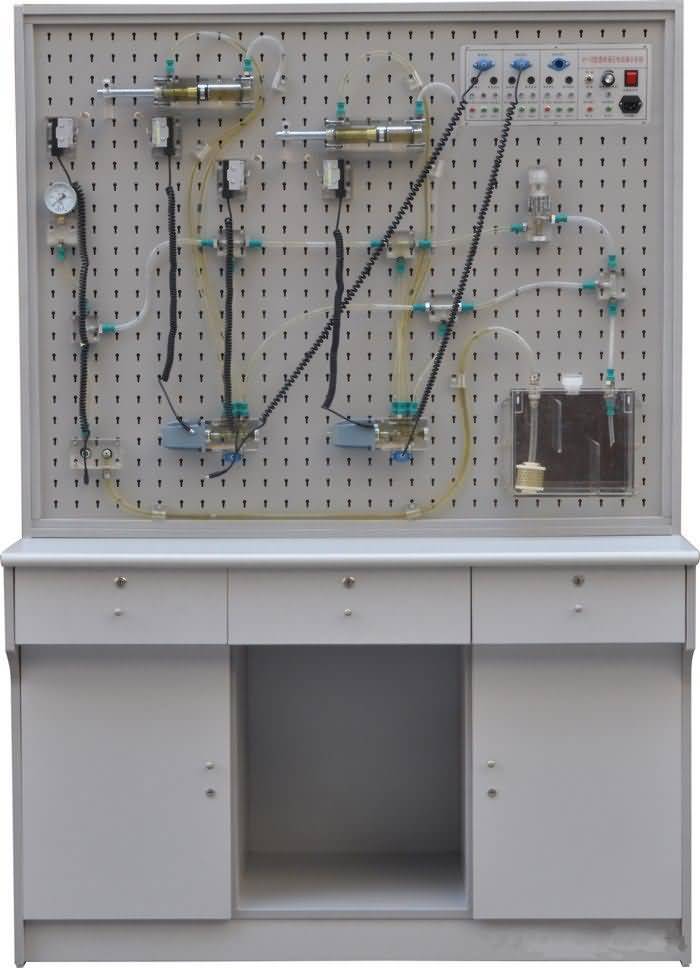

SG-18透明液壓傳動實驗演示系統
SG-18透明液壓傳動演示系統采用透明液壓元件、組合插件式結構、活動油路接頭、通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動控制的實驗與測試。它集實驗、演示為一身，是高校、高職、高專液壓傳動課程理想的教學設備。
一、主要技術指標：
本產品的所有液壓元件、演示臺及附件的技術指標均依據《透明液壓傳動演示系統企業標準》 Q/XDJY-95 進行設計、生產、檢驗。它是在原有的 Q/XDJY-95 標準的基礎上進一步改進、完善、提高而形成的，它的發布、備案、實施標志著我公司的產品在性能、質量又跨上一個新的臺階。
二、產品特點 :
1 、液壓傳動具有重量輕 , 功率大 , 結構簡單 , 布局靈活 , 控制方便 , 速度、扭矩、功率均可作無級調節，能迅速換向和變速 ，調速范寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。
2 、采用高精度加工工藝 ，克服了透明有機塑料具有熱塑性 ，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功 SG-18 透明液壓傳動演示系統 。 1995 年獲得國家專利（ ZL952145995 ）
3 、一般多是由方向控制回路 ，壓力控制回路 ，速度控制回路，順序控制回路等基本功能回路組成 。十八種基本控制回路的實驗演示（ 擴展實驗可達 60 多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引起興趣。
4 、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。
三、十八種基本液壓傳動控制回路演示內容 :
|
序號 |
名 稱 |
序號 |
名 稱 |
|
1 |
用換向閥的換向回路 |
10 |
回油節流調速回路 |
|
2 |
用 "O” 型機能換向閥的閉鎖回路 |
11 |
變量泵調速回路 |
|
3 |
用液接單向閥的閉鎖回路 |
12 |
限壓式變量泵和調速閥的復合調速回路 |
|
4 |
壓力調定回路 |
13 |
流量閥短接的速度換接回路 |
|
5 |
二級壓力回路 |
14 |
二次進給回路 |
|
6 |
用減壓閥的減壓回路 |
15 |
用順序閥的順序動作回路 |
|
7 |
用增壓缸的增壓回路 |
16 |
用壓力繼電器的順序動作回路 |
|
8 |
用換向閥的卸載回路 |
17 |
用電器行程開關的順序動作回路 |
|
9 |
進油節流調速回路 |
18 |
用行程閥的順序動作回路 |
四、配置清單
|
序號 |
名 稱 |
數量 |
備 注 |
|
01 |
SG-18 型實驗演示臺 |
1 臺 |
安裝演示臺上 |
|
02 |
SG-18 型電氣線路面板 |
1 件 |
安裝演示臺上 |
|
03 |
拖動電機及調節器速電路 |
1 套 |
臺上透明元件 |
|
04 |
齒輪油泵 |
1 只 |
臺上透明元件 |
|
05 |
油箱 |
1 只 |
組合透明元件 |
|
06 |
輔助油箱 |
1 只 |
組合透明元件 |
|
07 |
油缸擋塊頂板 |
2 只 |
組合透明元件 |
|
08 |
油缸（帶行程撞塊） |
2 只 |
組合透明元件 |
|
09 |
彈簧回位油缸 |
1 只 |
組合透明元件 |
|
10 |
增壓油缸 |
1 只 |
組合透明元件 |
|
11 |
單向閥 |
2 只 |
組合透明元件 |
|
12 |
液控單向閥 |
2 只 |
組合透明元件 |
|
13 |
溢流閥 |
2 只 |
組合透明元件 |
|
14 |
先導式溢流閥 |
1 只 |
組合透明元件 |
|
15 |
節流閥 |
1 只 |
組合透明元件 |
|
16 |
調速閥 |
2 只 |
組合透明元件 |
|
17 |
順序閥 |
2 只 |
組合透明元件 |
|
18 |
減壓閥 |
1 只 |
組合透明元件 |
|
19 |
二位二通電磁換向閥 |
1 只 |
組合透明元件 |
|
20 |
二位四通電磁換向閥 |
2 只 |
組合透明元件 |
|
21 |
"O" 型三位四通電磁換向閥 |
1 只 |
組合透明元件 |
|
22 |
"H" 型三位四通電磁換向閥 |
1 只 |
組合透明元件 |
|
23 |
"P" 型三位四通電磁換向閥 |
1 只 |
組合透明元件 |
|
24 |
"M" 型三位四通電磁換向閥 |
1 只 |
組合透明元件 |
|
25 |
"Y" 型三位四通電磁換向閥 |
1 只 |
組合透明元件 |
|
26 |
二位四通行程換向閥 |
1 只 |
組合透明元件 |
|
27 |
三位五通手動換向閥 |
1 只 |
組合透明元件 |
|
28 |
壓力繼電器 |
1 只 |
組合透明元件 |
|
29 |
LX19-001 行程開關（常閉） |
2 只 |
組合透明元件 |
|
30 |
LX19-001 行程開關（常開） |
2 只 |
組合透明元件 |
|
31 |
壓力表 |
3 只 |
組合透明元件 |
|
32 |
三通 |
10 只 |
組合透明元件 |
|
33 |
四通 |
5 只 |
組合透明元件 |
|
34 |
皮管夾子 |
15 只 |
組合透明元件 |
|
35 |
220V 電源插頭線 |
1 條 |
電器配件 |
|
36 |
電磁閥通用連結線 |
3 條 |
電器配件 |
|
37 |
壓力繼電器插頭線 |
1 條 |
電器配件 |
|
38 |
活扳手 150mm 2 只
內六角扳手 M6 2 只
內六角扳手 M5 1 只
尖嘴鉗 6# 1 只 孔用擋鉗
6# 1 只 軸用擋鉗 6# 1 只
十字螺絲刀 6# 1 只
十字螺絲 4# 1 只
一字螺絲刀 6# 1 只
一字螺絲刀 4# 1 只
剪刀 5# 1 只 |
1 盒 |
實驗檢修工具盒 |
|
39 |
保險管 4A 5 只
彈性插腳 30 只
油管接頭（通用） 5 只
油塞 若干 502 膠水 1 瓶
各種 O 型圈 若干
各種油封 若干
各種內六角 若干 |
1 盒 |
檢修備用配件盒 |
|
40 |
毛巾 |
5 條 |
附 件 |
|
41 |
透明液壓皮管 |
1 米 |
材 料 |
|
42 |
專用液壓油 |
1 壺 |
材 料 |
|
43 |
油盤 ( 配濾油網 ) |
1 只 |
附 件 |
|
44 |
透明液壓演示系統使用手冊 |
1 冊 |
資 料 |
|
45 |
透明液壓演示系統裝箱清單 |
1 份 |
資 料 |
五、技術參數：
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸： 1600mm×1000mm×740mm
3．實驗支架尺寸： 1100mm×600mm
4．PLC可編程序控制器：松下FP1-C14型主機，8輸入、6輸出。
5．低噪音空氣壓縮機：電源 AC220V 功率：360W
6. 液壓實驗泵站
工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分
安全限速范圍：
1000-1500轉/分油泵輸出最高工作壓力：2.5MPa安全壓力設定范圍：0.3 - 2.5 MPa液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

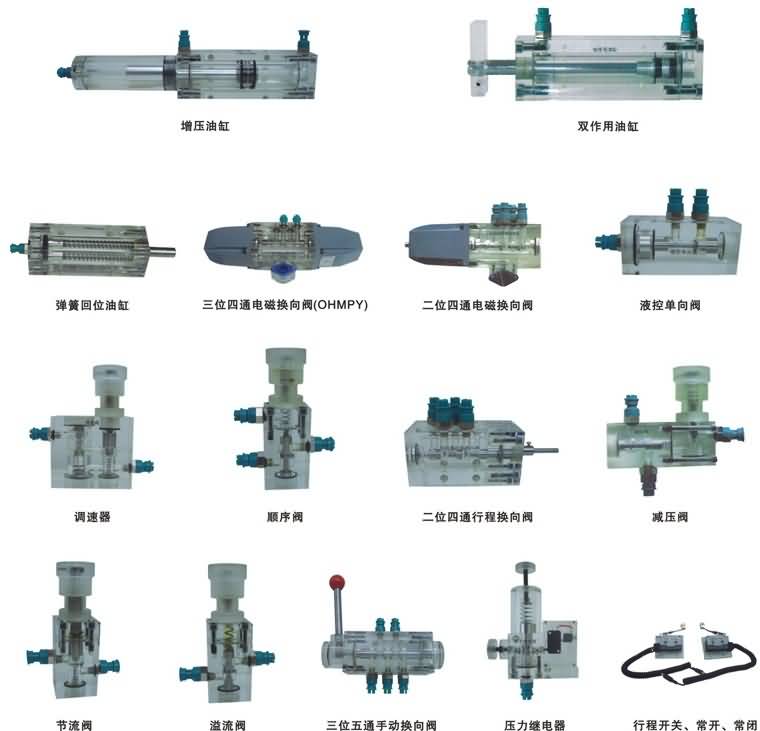

六、液壓元件
|
