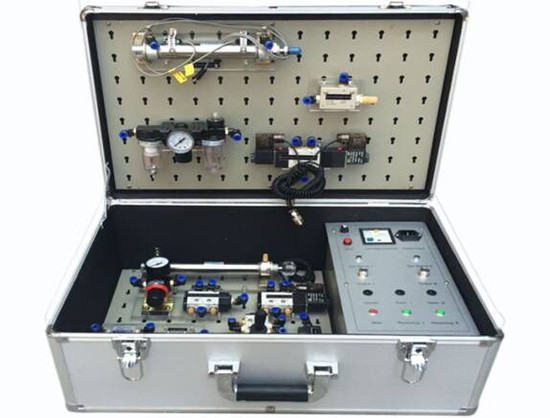

SG-25A 便攜式氣動實訓箱
氣動控制實驗箱是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與繼電器控制器的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，是機電一體化專業不可多得的實驗設備。
該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。
一、設備概述
本氣動實訓箱主要由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、等組成，結構緊湊、輕便實用。學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目�？蓭нM(jìn)教室作演示實驗，適合職業院校液壓與氣動傳動技術等課程的實訓教學需要.
微型空氣壓縮機(客戶自備)，
◎ 供電電壓：三相五線 AC 220 V±5%，50Hz；
◎ 控制電壓：DC24V；◎ 工作環境溫度：－5℃～40℃；
◎ 安全保護措施：安全性符合相關的國標標準；
◎ 氣動實訓箱外形尺寸（長×寬×高）：550mm×350mm×200mm；
二、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、單缸連續往復動作回路
10、卸荷回路
11、快速排氣閥應用回路
三、氣動實訓箱配置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
|
1 |
實驗箱 |
氣動實驗箱 |
1 |
|
2 |
組合元件
|
單作用缸 QGX25ⅹ100 |
1 |
|
雙作用缸 QGX25ⅹ100 |
1 |
|
三聯件 AC2000 |
1 |
|
手動換向閥 H210—08 |
1 |
|
單電磁換向閥（二位五通）4V210-8（DC24V） |
1 |
|
雙電磁換向閥（三位五通）4V230-8（DC24V） |
1 |
|
單氣換向閥（二位五通）4A210—08 |
1 |
|
雙氣換向閥（二位五通）4A210—08 |
1 |
|
行程閥（機控）MOV—2 |
1 |
|
行程閥（按鈕）MOV—3A |
1 |
|
快速排氣閥1/4 QE—02 |
1 |
|
單向節流閥RE—02 |
1 |
|
3 |
附 件 |
氣管 PU6ⅹ4 |
10米 |
|
4 |
電器配件 |
行程開關（裝在缸體上） |
2個 |
|
6 |
工具 |
剪刀 |
1把 |
|
活動板手 |
1把 |
|
消聲器（�。�1/8 |
2只 |
|
消聲器（大）3/8 |
1只 |
|
三通（T型三通）Ø 6 |
4只 |
|
三通（Y型減徑三通）Ø 8—Ø 6 |
1只 |
|
四通Ø 6 |
2只 |
|
L型（螺紋二通）601 |
2只 |
|
L型（螺紋二通）602 |
2只 |
|
氣孔塞頭Ø 6 |
5只 |
|
生料帶 |
1個 |
|
保險絲3A |
2只 |
|
7 |
資料 |
使用說明書 |
1冊
|
|
