一、產品概述
本裝置是PLC可編程控制器綜合實驗設備。做到一機多用、資源共享、便于管理、PLC部分模擬實際工業控制過程中典型的控制對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便于實驗項目擴展和用戶第二次開發。自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。
二、主要設備構成
（1）邏輯控制單元
西門子S7-1200可編程控制器套件1套
1) 控制器CPU 集成輸入/輸出：14 路數字量輸入 24V直流輸入，10路晶體管輸出24 V直流，2路模擬量輸入0 - 10V DC或0 – 20mA；供電：直流 DC 24 V；可編程數據存儲區：50 KB
2) 以太網電纜
3) 數字量輸入輸出模塊 8輸入24V DC/ 8輸出繼電器
電源模塊，輸入：120/230V AC，輸出：24V DC/2.5A
7）所有I/O口均采用插接和端接兩種方式。
（2）數據可視化單元
采用昆侖通態觸摸屏TPC7062TI
1）1個HMI基本型色彩 PN，基本面版，7“ TFT 顯示屏， 65536 色，Y一個網口；
3）所有I/O口均采用插接和端接兩種方式。
（3）創意搭建控制對象
1套 包含多個傳感器/執行器單件，為學員提供從單個對象控制到簡單控制系統搭建的實踐平臺。包括：
1) 1個 工業級大電流固態繼電器，電流20A,電壓范圍：直流 DC 20.4 - 28.8 V，短路電路89A：
2) 溫度加熱器一個，電源24V，功率與外界環境的變化而變化，具有自我保護，使用壽命長，
3) 2個PT100傳感器，，測溫范圍0-100：
4) 2個直流風扇，供電電壓24V，靜音
5) 一個封閉空間，可實時觀看加熱過程和狀態
6) 1個 急停開關，旋轉復位，常開/常閉可選
7) 1個 按鈕開關，自復位式，常開/常閉可選
8) 2個 指示燈，電壓范圍：直流 DC 20.4 - 28.8 V，顏色：紅/綠各一
8）所有I/O口均采用插接和端接兩種方式。
（4）邏輯編程控制對象
1套 信號模擬，包含的模擬器件提供真實的模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。包括：
1) 2個 電壓表，測量AQ輸出電壓。
2) 2個 直滑電阻，提供0~10V 直流電壓信號。
3) 8路開關和8路LED顯示。
4）PLC模擬控制對象：，三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓，指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。
（5）運動控制對象
提供一套步進電機，步進驅動器，支持多種通訊方式，配置一個485口，支持位置控制，速度控制。直線軸承一套，絲杠一套，光桿一套，按鈕開關四個，傳感器3個
（6）變頻控制對象
提供西門子變頻器V20一臺，功率0.37KW，電壓220V，支持6路數字量輸入，4路輸出，兩路模擬量輸入和輸出，一臺三相異步電機，功率180W，
（7）氣動控制對象
配置一個SMC電磁閥，電磁閥供電電壓24V，SMC氣缸，氣缸行程200mm，壓力0.1-0.7MPa,動作方式雙作用，配備滑塊移動，缸徑10mm，配置兩個傳感器，控制氣缸運行
（8）產品平臺尺寸

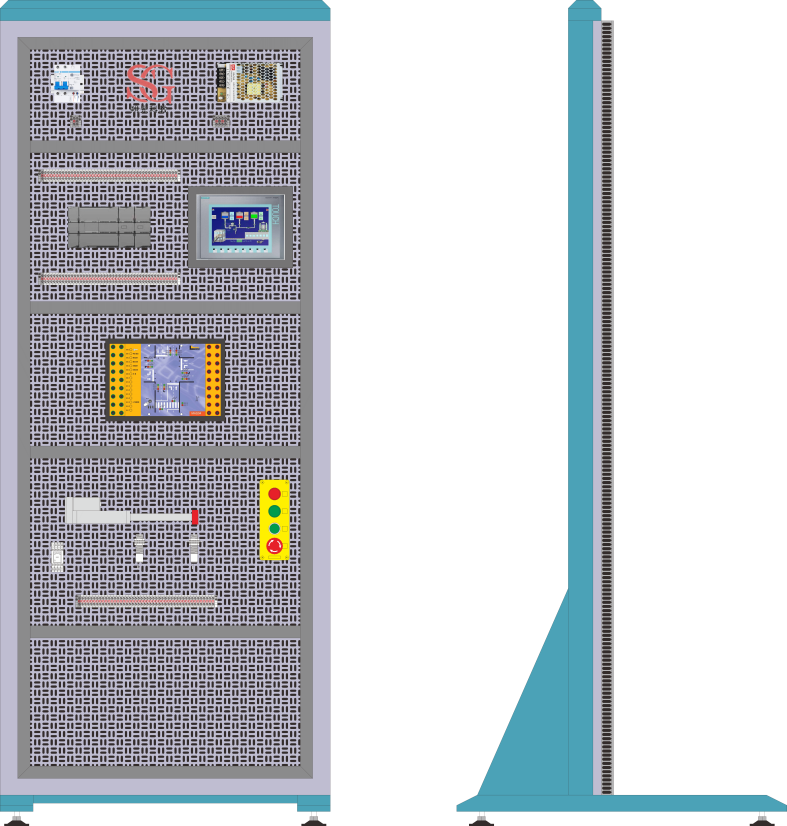

1套網孔式標準控制屏（立式）：H2000*W800*D800；配套電腦桌1張，鋁型材鋼木結構。3臺配一個靜音氣泵共用。
★（9）實驗室智慧用電安全控制系統
  智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
（9）現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。教室網絡
三、可實訓項目
（1）PLC的置位指令練習
（2）PLC的復位指令練習
（3）PLC的移動指令練習
（4）PLC的傳送指令練習
（5）PLC的邊沿指令練習
（6）PLC的觸發器指令練習
（7）PLC的加法指令練習
（8）PLC減法指令練習
（9）PLC乘法指令練習
（10）PLC除法指令練習
（11）PLC計數器指令練習
（12）PLC定時器指令練習
（13）PLC的與或非指令練習
（14）PLC的基本指令練習實訓
（15）PLC模擬量數據處理實訓
（16）紅綠燈的PLC控制實訓
（17）沖壓機的PLC控制實訓
（18）流水燈的PLC控制實訓
（19）自動售貨機的PLC控制實訓
（20）機械手的PLC控制實訓
（21）天塔之光的PLC控制實訓
（22）洗衣機的PLC控制實訓
（23）自動門的PLC控制實訓
（24）三層電梯PLC控制實訓
（25）四路搶答器PLC控制實訓
（26）音樂噴泉PLC控制實訓
（27）軋鋼機PLC控制實訓
（28）郵件分揀PLC控制實訓
（29）物料分揀PLC控制實訓
（30）多級傳輸帶PLC控制實訓
（31）觸摸屏的基本畫面編輯實訓
（32）觸摸屏通訊參數設置實訓
（33）觸摸屏上下載程序實訓
（34）觸摸屏的交通燈控制實訓
（35）PLC與觸摸屏通訊實訓
（36）步進電機的參數設置
（37）步進電機的外部端子控制
（38）步進電機的位置控制
（39）步進電機 模擬量控制
（40）步進電機通訊控制
（41）變頻器參數設置
（42）變頻器面板啟停
（43）變頻器外部端子啟停
（44）變頻器模擬量控制
（45）變頻器通訊控制
（46）觸摸屏、PLC、變頻器總線通訊控制
（47）觸摸屏、PLC、步進電機脈沖控制
（48）PLC溫度的轉換控制
（49）PLC溫度PID恒溫控制練習
（50）PLC氣動系統的控制
四、配套教學資源：（共配1套）

1.西門子PLC仿真實訓軟件（具有軟件著作權，網絡版，配10個節點）

一級模塊	二級模塊	三級模塊
基本指令	1.電動機啟�？刂�	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	2.電動機正反轉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	3.電動機循環正反轉	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	4.可逆運行反接制動	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	5.三速電機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	6.星角降壓啟動控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	7.數碼管點亮控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	8.交通燈控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	9.恒壓供水系統控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接
應用指令	1.循環彩燈控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	2.停車場車位控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	3.小推車控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	4.簡易三層電梯控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
順序控制指令	1.大小球傳送裝置控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	2.簡易機械手控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	3.音樂噴泉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	4.運料小車控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	5.電鍍生產線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	6.皮帶運輸線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	7.工業洗衣機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	8.雙面銑床控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行


西門子PLC仿真實訓軟件包括基本指令、應用指令、順序控制指令
一、基本指令：電動機啟停控制、電動機正反轉控制、電動機循環正反轉、可逆運行反接制動、三速電機控制、星角降壓啟動控制、數碼管點亮控制、交通燈控制、恒壓供水系統控制九項。
1、電動機啟�？刂瓢�括：實訓要求、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等七項
（1）實訓要求：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括兩地控制電路的編程方法，學會實際控制設計PLC的外圍電路，學會分局實際控制要求設計簡單的梯形圖等。
（2）實訓器件：列出電動機啟�？刂茊卧�所用到的全部器件，包括三相異步電動機、PLC、交流接觸器、三相斷路器、熔斷器、熱繼電器、啟動按鈕、停止按鈕。
（3）器件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。電路上要有相應的符號，器件拖拽錯誤器件會拖拽不上去并會有相應的聲音顯示。
（4）I/O分配：軟件中有I/O分配地址和電路圖，將鼠標點到分配地址資源后會有相應的事物圖片展示，用來讓學生更好的了解器件模型與電路圖。
（5）T型圖：給出缺失符號的T型圖和相應的符號，學生根據所學知識用鼠標將符號拖拽到T型圖上，如果正確則符號保留在T型圖上，錯誤則消失。
（6）電路連接：
原理圖中閃爍的線條即為當前應連接的電路，用鼠標點擊連接此線的兩觸點中的一個觸點，然后拖動鼠標，找到另一個觸點并點擊，若正確將出現連接線，不正確此線消失，只有當該連線連接正確后，才能進行下一條線的接線操作。如果接線中出現困難可點擊“答案”按鈕，點擊后將出現已完成的接線圖，可參考該圖完成你所進行的操作，再次點擊“答案”按鈕，答案將消失。
可以自由接線，參照電路圖可以進行自由接線，如果不會可以點擊提示，鼠標點擊任何一個接線熱點另外的一端熱點會閃爍顯示。
（7）通電運行：以仿真實訓方式實現。通電后，可按照操作步驟按下相應開關，即可直觀地觀察到電路的運行情況，同時配合模擬真實場景的聲效，達到仿真的效果。

2.無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡版）
1.用戶登錄；2.用戶注冊；3.用戶管理（3.1用戶查詢、3.2添加用戶、3.3修改用戶、3.4用戶刪除）；4.級別管理（4.1級別查詢、4.2添加級別、4.3修改級別、4.4刪除級別）；5.題庫類別管理（5.1 題庫類別查詢、5.2 添加題庫類別、5.3 修改題庫類別信息、5.4 刪除題庫類別信息）；6 .題庫管理（6.1 題庫查詢、6.2 添加單項選擇題、6.3 添加多項選擇題、6.4 添加判斷題信息、6.5 導入Excel題目信息、6.6 題目信息修改、6.7 刪除題目信息）；7. 試卷管理（7.1 試卷查詢、7.2 添加試卷、7.3 自動抽題、7.4手動組卷、7.5 編輯試卷、7.6 刪除試卷、7.7 啟用試卷、7.8 打印試卷）；8.模擬成績（8.1模擬成績查詢、8.2模擬成績詳細、8.3導出成績）；9. 實戰成績（9.1實戰成績查詢、9.2導出實戰成績）；10.在線考試；11.歷史成績（歷史模擬成績查看、歷史實戰成績查看）
