序號 |
設備名稱 |
詳細參數 |
備注 |
|
1 |
|
|
|
|
2 |
|
|
|
|
3 |
控制掛板 |
SG-GJD10-K01控制掛板
1. 功能：電氣控制掛板安裝于模型桌體上，采用可拆卸式斜面放置，掛板上下兩端安裝有鋁制拉手，方便掛板裝卸。
2. 掛板結構：掛板尺寸約L450mm*W600mm*H26mm，采用1.5mm冷軋鋼板折彎成型，表面靜電噴塑處理。
3. 小型中間繼電器：RXM4LB2BD DC24V
4. 交流接觸器：LC1-D12M7C AC220V
5. 小型斷路器：IC65N 2P C10A
6. 熔斷器座：RT28N-32
7. 開關電源：+24V/6.5A
8. 導軌插座：EA9X310 3孔10A
9. PLC:三菱FX3U-48MT 晶體管，24路數字量輸入24路數字量輸出,本體集成一個PROFIENT通訊口.
11.步進驅動器：YKE2305M 步進電機：YK42HB47-02A
12.伺服系統:SD300，功率200W，PN通訊，13.伺服電機：功率200W，增量 編碼器，水平不帶剎車
14.變頻器：三菱FR-D700，功率0.4KW，一個RS485通訊口，4個開關量輸入，2路輸出，
15.保護功能：具有過流、過壓、欠壓等保護
16.電氣控制：交流接觸器3個，熱繼電器1個，時間繼電器1個，空氣斷路器1個，按鈕3個， |
|
|
4 |
工作臺 |

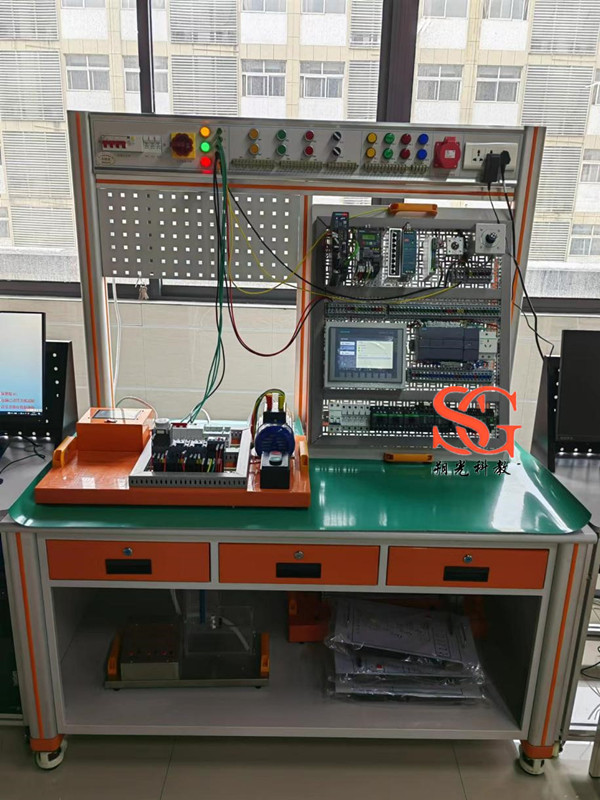

工作臺 SG-GJD10-00
1.型材主桌體
型材主桌體采用優質鋁型材做骨架，由6630R鋁型材立柱與實訓桌面連接。左右兩側及后面封裝優質鋼板，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。采用25mm厚高密度纖維板外貼防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。桌體下部?jī)蓚?cè)設有儲物空間和3抽屜。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
2.網孔板
網孔板采用1.5mm優質不銹鋼板折彎成型，兩側安裝有拉手。網孔采用橢圓長孔加工，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。網孔板傾斜角度符合人體力學。
3. 電源控制屏
采用優質鋼板做骨架，經過機械加工成型，外表面靜電噴彩色環氧塑粉，堅固耐用，美觀大方。操作面板文字符號采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。面板部件包括總電源通斷開關、電源指示燈、電源安全插座輸出、控制變壓器安全插座交流電輸出、直流電源插座輸出。 |
|
|
5 |
電腦桌 |
SG-GJD10-21電腦桌
1. 功能：?jiǎn)喂の辉O(shè)計，用于放置編程電腦，方便學員實訓使用。
2. 尺寸：L600mm×W700mm×H780mm
3. 桌身：桌身采用Q235冷軋鋼板折彎焊接而成，桌體底采用帶剎車萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4. 臺面：采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，桌邊鴨嘴型設計，臺面具有耐磨、耐熱、耐污及易清潔等特點。 |
|
|
6 |
產品配件 |
螺絲刀 十字PH2*100 mm 把 1
螺絲刀 PH0*75強力型十字 把 1
不銹鋼剪刀 NS-3 把 1
9件加長球頭內六角 套 1
學生凳 張 1
萬用表 個 1 |
|
|
7 |
培訓資料包 |
1. 設備使用說明書
1)系統介紹
2)使用說明
3)安全事項
4)設備維護
5)設備安裝
6)應用軟件的介紹
2. 器件手冊（電子版）
1)《FR-E700變頻器使用手冊》
2)《伺服用戶手冊》
3)《可編程控制器編程手冊》
4)《兩相數字式驅動器技術手冊》
5)《智能型數字光纖傳感器使用手冊》 |
|
|
8 |
可開展實訓項目 |
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.伺服外部接線實訓
6.伺服參數設置實訓
7.伺服位置控制實訓
8.伺服速度控制實訓
10.步進電機位置控制實訓
11.基于觸摸屏PLC控制的三相異步電動機Y/△啟動控制
12.PLC 控制電動機點動和自鎖控制
13.PLC 控制電動機手動正反轉控制
14.PLC 控制電動機帶延時正反轉控制
15.PLC 控制電動機星/三角啟動自動控制
16.變頻器功能參數設置與操作
17.變頻器報警與保護功能
18.外部端子點動控制
19.變頻器控制電機正反轉
20.多段速度選擇變頻調速
21.變頻器無級調速
22.基于外部模擬量(電壓/電流）控制方式的變頻調速
24.觸摸屏、PLC、伺服電機綜合控制
26.觸摸屏與PLC通訊控制
27.觸摸屏、變頻器與PLC綜合控制
自動化設備安裝與調試
一、機械手控制系統模塊
1. 機械手控制系統模塊機械安裝
2. 機械手控制系統模塊電氣連接
3. 機械手控制系統模塊編程調試
4. 機械手控制系統模塊人機界面設計與測試
5. 機械手控制系統模塊故障診斷與排除
三、自動送料系統的安裝與調試
四、機械手控制系統的安裝與調試
|
|
