一、概述

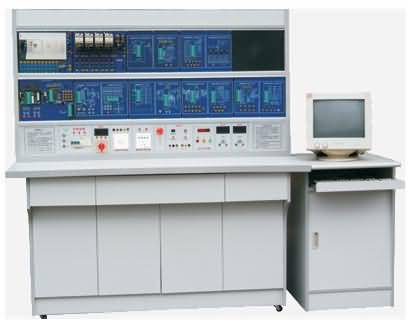

變頻調速已是當今電機調速領域的主流變頻器實驗考核裝置是專為學習變頻調速原理及實驗而設計的實驗裝置。
實驗裝置采用日本三菱FR-A4540-1.5K主機，能夠完成開環與閉環系統實驗以及變頻調速器所有功能實驗。敞開式的結構,能讓學生綜合地學習和掌握變頻調速器結構原理,檢測維護。它適用于大中專院校自動化專業配套教學和開放實驗。
主機所有接口通過接線端子輸出, 使學生通過實驗極易掌握變頻器的原理和運用,是目前較為理想的變頻器實驗裝置。
二、外形尺寸及電氣參數
實驗臺外形尺寸：1500mm×700mm×760mm
掛箱支架尺寸：1500mm×800mm
輸入電壓：AC380
輸出電壓：AC380V AC220V DC±12V DC24V DC5V
三、變頻器技術參數
輸入電源：AC380V±5% 50Hz 額定電流：4A
環境溫度：-5℃~40℃ 相對濕度：≤90%(25℃)
具有三相漏電保護 具有緊急停止開關
變頻器主機型號：三菱FR-A4540-1.5K
51仿真器、編程器型號：BF51
實驗負載電動機：采用三相異步電動機，裝有脈沖編碼器(選配件)
實驗導線：所有接插件均采用安全型迭接插頭，為學生實驗提供了極高的安全性電腦自備
四、實驗內容：
變頻器實驗內容
1、開環系統實驗
2、多段速度運轉實驗
3、閉環系統實驗
4、程序運轉實驗
5、速度反饋系統實驗
6、瞬時停電起動實驗
7、速度定位系統實驗
8、PID控制系統
9、并用操作運轉實驗
10、網絡控制實驗
11、通訊操作運轉實驗
掛箱實驗項目
1、定時計數器的應用
2、電子鐘控制系統
3、D/A轉換
4、交通燈控制系統
5、閃光燈控制
6、A/D轉換應用系統
7、搶答器應用系統
8、查詢式按鍵系統
9、矩陣式按鍵系統
10、繼電器輸出接口
11、動態顯示應用
12、發射燈中斷控制
