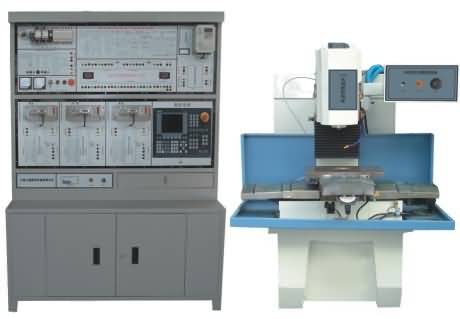

SG-803B數控銑床綜合實訓考核裝置
SG-803B數控銑床綜合實訓考核裝置是我公司繼SG數控機床實驗臺系統推出后，面向市場開發的又一數控培訓設備。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
SG-803B型數控銑床綜合實訓考核裝置，具有以下獨特優點：
● 該裝置采用開放式結構、模塊化設計，既可用于教學、用于操作演示也可用于現場裝卸訓練
● 以市場占有率最高的SIEMENS數控系統為實訓對象
● 學生掌握數控控制原理，使得受訓者在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象
● 涉及的內容豐富：數控系統、伺服單元、變頻器、邏輯控制、低壓電器、主電機、機械安裝等
● 柜內電器排布與選型完全按照現行機床生產廠家的模式
● 結構新穎，造型美觀，采用生產型機床，使學生直接對金屬制品進行生產加工。
● 電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程，達到工業生產現場實習效果。
一、產品組成部分
SG-803B型數控銑床綜合實訓考核裝置是由西門子（SINUMERIK 802C base line）數控系統、機床電氣控制接口板、主軸變頻調速實驗板、全數字交流伺服驅動及伺服電機運行及電機輸入輸出模塊、開關電源以及SG-240教學生產兩用型數控銑床等組成。
二、可開設的實驗實訓考核項目
▲ 數控銑床802C系統操作編程實驗（配SK240銑床）
▲ 主軸變頻單元的運行與故障診斷實驗
▲ 全數字交流伺服電機運行與故障診斷實驗
▲ 數控銑床電氣控制設計與分析實驗
▲ 數控各單元的連接、控制與故障診斷實驗
▲ 低壓電氣元件的原理、性能和接線實驗
▲ PLC、編程、接線及在數控機床中的應用
▲ 數控銑床的冷卻與照明及故障診斷實驗
▲ 數控機床RS232通訊實驗
▲ 數控機床電子手輪實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控銑床故障設計排除考核28項
三、240型數控實訓銑床規格：
|
|
|
主軸鉆夾頭裝夾范圍 |
3、4、6、8、12mm |
|
主軸轉速范圍 |
150－5000rpm |
|
主電動機功率 |
0.55kw |
|
工作臺面積（長X寬） |
400mm×240mm |
|
工作臺三向行程（X、Y、Z） |
400×200×250mm |
|
T型槽數及寬度 |
3×12mm |
|
重復定位精度 |
0.005 mm |
|
機床外形尺寸：長×寬×高 |
1120×1170×1500mm |
|
重量 |
500kg |
四、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm
|
