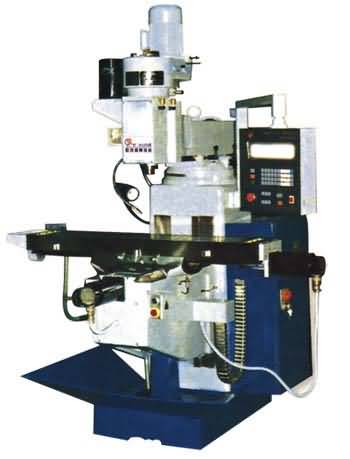

SG-5325A數控?fù)u臂銑床(教學、生產兩用型)
一、概述
SG-5325A數控?fù)u臂銑床是結合數控、電子、機電一體化技術和工藝生產的一種多功能、高自動化、高精度、高可靠性的數控銑床，三坐標自動控制。適用于工各種形狀復雜、精度要求較高零件的單件及批量生產。如凸輪、樣板、弧形槽等。廣泛地用于機械加工等各行業、也可用于數控加工實習中心作培訓教學之用。
二、結 構 特 點
1、 自動、手動、點動、單段、空運行、手輪進給
2、 直線、圓弧功能
3、 刀具、間隙補償功能
4、 程序跳段功能
5、 輔助功能
6、 宏程序及子程序功能
7、 零點偏置功能
8、 拷貝、復制、粘貼、刪除等編輯功能
9、 自診斷功能
10、 標準RS-232接口
11、 48KB/63程序儲存容量
三、主要技術參數
|
項目 |
單位 |
性能參數 |
|
工作臺行程X軸 |
mm |
750 |
|
工作臺行程Y軸 |
mm |
380 |
|
套筒行程Z軸 |
mm |
127 |
|
升降臺升降行程 |
mm |
440 |
|
主軸孔錐度 |
|
R8 |
|
主軸轉速范圍 |
rpm |
67-4600 |
|
主電機功率 |
kw |
1.3/1.8 |
|
步進電機驅動轉矩（X、Y） |
N．M |
15 |
|
步進電機驅動轉矩（Z） |
N．M |
11 |
|
進給速度范圍（X、Y） |
Mm/min |
0-2000 |
|
進給速度范圍（Z） |
Mm/min |
0-600 |
|
精度分辨率 |
mm |
0.004 |
|
定位精度 |
mm |
0.025/300 |
|
重復定位精度 |
mm |
0.015 |
|
外形尺寸(長×寬×高) |
mm |
2330×1680×2100 |
|
數控機床凈重 |
|
|
四、說明：
1、由于產品不斷改進，以上機床外觀僅供參考。
2、此機床以整體運輸，搬動時非常麻煩，進教室時要求教室門寬至少在1.8米。
3、貨到時需方負責處理卸貨、安置固定方位地址，供方負責調試。
|
