SG-GC26 工業自動化實訓平臺

一、概 述
儀表工實訓裝置當前，隨著《中華人民共和國職業技能鑒定規范》在電力行業的正式實施，電力行業職業技能標準的水平有了明顯的提高。為了滿足《中華人民共和國職業技能鑒定規范》對火力和熱力發電有關工種培訓、鑒定的需要，本企業推出了“電力自動化儀表實訓平臺”。在設計思想上，以實際操作技能為主，將相關的專業理論知識與實際操作技能有機地融為一體，具有明顯的實訓特征。
本實訓裝置完全滿足《熱工測量參數及儀表》、《熱工儀表及自動裝置》、《熱工測量》、《熱工過程自動調節》、《熱力過程自動化》等課程的實訓教學。主要培養面向火電廠、熱電廠、化工、冶金等行業的大、中型企業，從事熱工儀表及自動裝置的安裝、維護與調試、工業自動化儀表維修及計算機控制系統的操作及維護等工作的技術人才。
軟件介紹
MCGS工控組態軟件
能夠?qū)υO(shè)定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改程序算法，觀看動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表、實訓指導書等。
電力自動化儀表流程圖
二、儀表工實訓裝置特點
1. 本裝置采用控制平臺和對象系統分體式設計，造型美觀大方
2. 傳感器的二次測量?jī)x表通過航空電纜連接，方便學員在現場進行各項操作
3. 可實現對電力行業的各種儀表以及常用熱工參數的檢測、測量，并且進行相關的校驗實訓，對儀表有更深入的認識
4. 對象系統為不銹鋼框架，所有器件均為不銹鋼和鋁合金設計
5. 被控參數囊括了流量、壓力、液位、溫度四大熱工參數
6. 對象系統設計美觀，開放性好，為學員實訓提供了一個較好的實訓對象
三、技術性能
1.輸入電壓：?jiǎn)蜗嗳�～220V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜4kVA
4.控制平臺外形尺寸：180cm×71cm×146cm
對象系統外形尺寸：160cm×75cm×154cm
5.裝置具有接地保護、漏電保護（漏電保護空氣開關、電流型漏電保護器）功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型導線。各種電源及儀表均有可靠的自保護功能。強弱電連接線采用不同結構的插頭、插座，防止強弱電混接。
四、系統組成

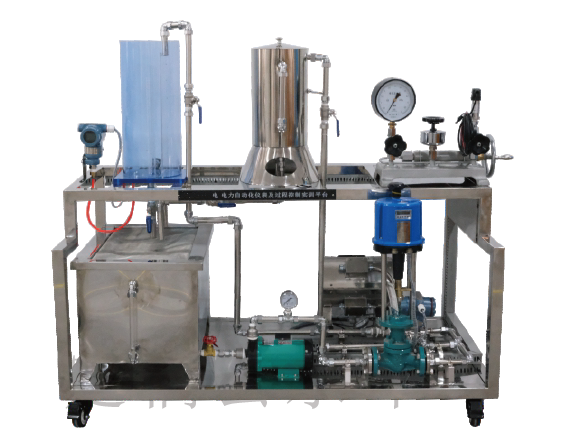

（一）被控對象（不銹鋼框架）：
1. 動力系統：1套
2. 水箱：2套
3. 儲水箱：1套
4. 壓力校驗臺：1套
5. 電動執行機構：1套
6. 液位檢測兩路：擴散硅壓力變送器和電容式壓力變送器
7. 流量檢測一路：渦輪流量計
8. 壓力檢測一路：擴散硅差壓變送器
9. 溫度檢測四路：PT100熱電阻、
10. 軟管及管道：若干
11. 閥門：若干
|
名稱 |
型號 |
數量 |
備注 |
|
壓力校驗臺 |
XY-6/60 |
1 |
江蘇 |
|
液位變送器 |
YC801 |
1 |
杭州 |
|
壓力變送器 |
YC801 |
1 |
杭州 |
|
流量計 |
LMGY-10 |
1 |
合肥 |
|
溫度變送器 |
PT100熱電阻、 |
各一只 |
杭州 |
|
電動閥 |
QSTP-16K |
1 |
上海 |
|
三相離心水泵 |
32PF-11 |
1 |
上海 |

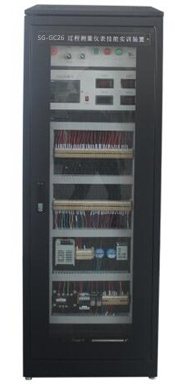

（二）控制系統：
1.自動化實訓桌:1套
2.自動化控制屏：1套
3. 接線盒：1個
4. 閃光報警儀：1個
5. 智能巡檢儀：1個
6. 氧量分析儀：1個
7. 溫度動圈調節儀：1個
8. 直流毫安表：1個
9. 三菱變頻器：1個
10. 智能調節儀：2個
11. 單相調壓模塊：1個
12. 溫度變送器：2個
|
名稱 |
型號 |
數量 |
備注 |
|
閃光報警儀 |
XXS-10A |
1 |
陜西 |
|
智能調節儀 |
828 |
2 |
廈門 |
|
單相調壓模塊 |
DTY-220D25E |
1 |
杭州 |
|
溫度變送器 |
PT100 |
1 |
杭州 |
|
變頻器 |
FR-D720S-0.4Kw-CHR |
1 |
日本 |
（三）配件：
本裝置還配日常維護用的活動扳手、長柄十字螺絲刀、生料帶、RS485轉RS232轉換器、三相鼠籠異步電動機一臺、航空電纜線一根、指導書及連接導線等。
（四）、基本實訓項目
1. 系統認識
2. 裝置硬件組成
3. 系統軟件介紹
4. 離心泵的工作原理和主要部件
5. 離心泵的性能參數和特性曲線
6. 電動調節閥工作原理概述
7. 電動調節閥的流量特性測試
8. 電動調節閥的流量系數
9. 電動調節閥的主要技術參數
10. 變頻器的工作原理認識和使用
11. 壓力校驗儀的工作原理認識和使用
12. 渦輪流量計的工作原理認識和校驗
13. 差壓變送器的工作原理認識和使用
14. 電容式液位傳感器的工作原理認識和校驗
15. 擴散硅液位傳感器的工作原理認識和校驗
16. 壓力變送器的校驗
17. 熱電偶的工作原理認識和校驗
18. 溫度變送器的工作原理認識和校驗
19. 三相異步電動機的變頻控制
20. 單回路與串級控制系統概述
21. 水箱液位定值控制
22. 管道壓力定值控制
23. 管道流量定值控制
24. 加熱水箱溫度定值控制
（五）仿真軟件
過程控制3D 傳感器仿真系統
教學仿真資源（包括 3D 傳感器仿真系統和傳感器實驗教學視頻）；提供12種傳感器軟件包。
傳感器演示視頻，其中包含
（1）音輪式轉速傳感器
（2）電容式油量傳感器
（3）浮子式油量傳感器
（4）電感式壓力傳感器
（5）壓電式壓力傳感器
（6）感溫電阻
（7）熱電偶
（8）動態扭矩傳感器
（9）箔式金屬應變傳感器
（10）電渦流傳感器
（11）差動變壓器式位移傳感器
（12）擴散硅壓力傳感器
可在 3D 虛擬仿真環境下進行理論學習與功能性驗證實驗。支持手機 APP 動態三維視圖包括鎖定軸向的平移、縮放及旋轉。包括 3D 環境下的系統設備的認知、原理結構認知、系統的認知；學生可以在任何地方進行訪問和控制。提供其中包括浮子式油量傳感器、音輪式轉速傳感器、浮子式油量傳感器、動態扭矩傳感器的產品說明、零件展示、裝配、應用展示四個方面。
|
