一、系統概述

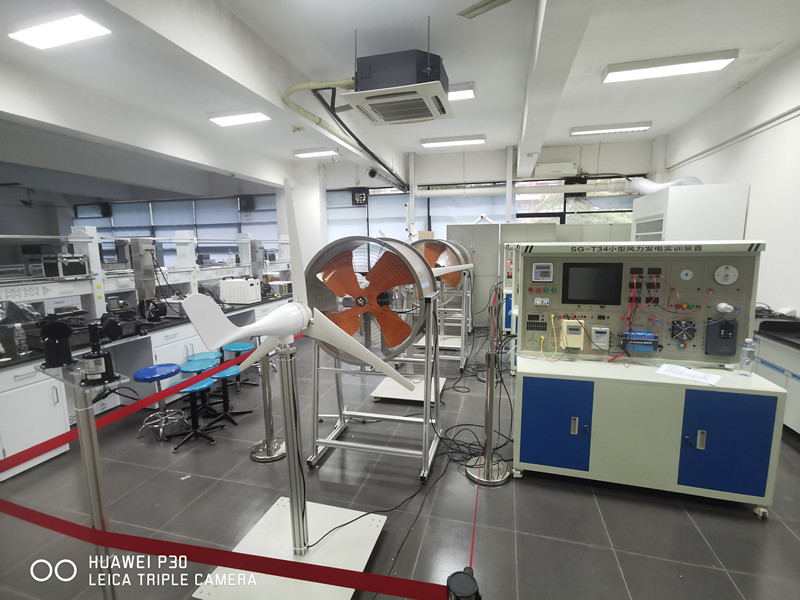

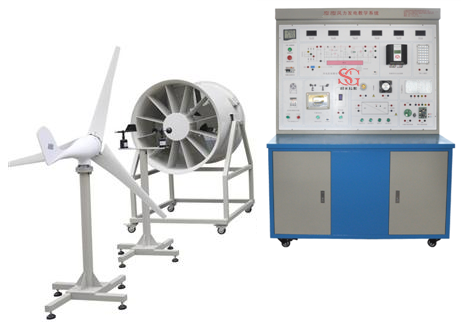

該裝置由風力發電機、風力發電控制器、電力蓄能單元、逆變模塊、開關控制單元、負載單元、顯示單元共七大單元系統組成，系統能進行風力發電相關全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。
教學特點
Ø  系統實驗平臺集成了室內溫/濕度儀，風速測量系統，讓使用者操作起來更直觀。
Ø  系統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
Ø  系統面板上采用直觀的數字儀表和液晶顯示，讓用戶即時了解系統工作狀態。
Ø  系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
Ø  風力發電教學實驗系統，可以讓實訓學生自行拆裝移動，使用簡便、節能環保、無污染。
Ø  增加分布式發電原理與實驗?zāi)�塊，讓學生增加對新知識的理解

二、系統運行技術條件
1.風力系統
Ø  風輪直徑：1.65(m)
Ø  啟動風速：1.5(m/s)
Ø  額定風速：12(m/s)
Ø  安全風速：35(m/s)
Ø  工作形式：上風式永磁同步發電機
Ø  風葉旋轉方向：順時針
Ø  風葉數量：3（片）
Ø  風葉材料：玻璃增強聚丙烯材料
Ø  電機材料：鋁合金&不銹鋼
模擬風洞：
Ø  風量：34073 m3/h，1275Pa-2138Pa
Ø  電壓：三相四線 380VAC
Ø  功率：2.2kW
Ø  調速單元：2.2KW 矢量變頻器，輸出頻率：0-100Hz
2.充電系統
Ø  額定功率：400(W)
Ø  額定電壓：12/24(V)
Ø  額定電流：33.3/16.7（A）
3.電力蓄能系統（機內）
Ø  儲能形式：閥控式密封鉛酸蓄電池
Ø  額定電壓：12V
Ø  額定容量：55Ah
Ø  充電方法（恒壓），循環︰最大充電電流為5.6A
4.離網逆變模塊系統
Ø  直流輸入電壓：10.5～16.8 VDC
Ø  額定蔬出功率：300W
Ø  輸出電壓：110/220VAC
Ø  輸出波形：純正弦波
Ø  輸出頻率：50Hz
Ø  工作效率：85%
Ø  功率因數：>0.88
Ø  波形失真率≤5%
Ø  工作環境：溫度-20℃～50℃
Ø  相對濕度：﹤90﹪（25℃）
Ø  保護功能：極性反接、短路、過熱、過載保護
5.控制模塊系統
Ø  工作電壓：12VDC
Ø  充電功率：500W
Ø  光伏功率：100W
Ø  風機功率：400W
Ø  充電方式：PWM脈寬調制
Ø  充電最大電流 16.5A
Ø  過放保護電壓 10.5V
Ø  過放恢復電壓 12.6V
Ø  輸出保護電壓 16.2V
Ø  卸載開始電壓（出廠值）15V
Ø  卸載開始電流（出廠值） 12A
Ø  控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償?shù)裙δ埽?/span>
6.負載模塊裝置系統
Ø  風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W
Ø  交通燈：1組(R,G,B)，額定電壓：12/24V，工作電流：0.8A，功率：9.6W
Ø  馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W  轉速：20rmp/min
Ø  交流LED燈×1個，交流節能燈×1個
Ø  直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能，輸出功率可設置
   8、測風系統
Ø 測量范圍   風速：0～60m/s
Ø 精 度      ±0.1m/s
Ø 工作電源：AC 220V±20%  50HZ， DC12V、5V或其他供電。
Ø 記錄間隔：  1分鐘～240分鐘連續可設置
Ø 內部存儲：  4M bit
Ø 環境溫度：   -40℃～50℃
Ø 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
Ø 過風速報警中斷輸出功能，可以設備閉環形式連接，增加實驗安全性。
9.顯示裝置系統
Ø  直流電流表：× 1個，20A， 顯示模式︰0.5”LED
Ø  直流電壓表：× 1個，50V， 顯示模式︰0.5”LED
Ø  交流電壓表：× 1個，500V，顯示模式︰0.5”LED
Ø  交流電流表：× 1個，5A，  顯示模式︰0.5”LED
Ø  交流電壓表：× 1個，50V， 顯示模式︰0.5”LED
Ø  交流電流表：× 1個，50A， 顯示模式︰0.5”LED
Ø  時間、溫/濕度表：× 1個，-20～99.9℃  顯示時間，室內溫、濕度
Ø  風機轉速表：× 1個，5A，  顯示模式︰0.5”LED
10.電氣開關操作臺
   交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關
  儀表顯示、控制按鈕（開關）、智能型風光互補控制器、風速儀、鼓風機調速。
  11.基于物聯網實驗室安全用電智能控制系統
1、特點
    當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉�現場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。
2、功能
    基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。
3、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：
（1）執行裝置技術參數
（1）極數：3P+N
（2）脫扣特性：C（5-10）In D（10-14）In
（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電壓：Ue AC 230V/400V
（5）額定頻率f：50Hz
（6）額定短路分斷能力：Icu10kA
（7）殼架等級額定電流：Inm63A
（8）缺相保護：設備防燒毀保護模式
（9）漏電保護：元器件損壞保護模式
（10）過載保護：電流過大防燒毀模式
（11）短路保護：碰線防燒毀模式
（12）掛鎖保護：便于維修安全
（13）過溫保護：可監測線路溫度
（14）過欠壓保護：防止造成人身事故和機械設備損壞
（15）漏電或觸電時0.1秒斷開
（16）故障指示燈，便于查看工作狀態
★（17）掛鎖功能，檢修更方便
（2）網機技術參數
（1）內置STM32F103C8T6主控芯片
（2）外置8M無源晶振
（3）采用SP3485作為485通信芯片
（4）485防浪涌保護
（5）標準RS485接口，可直接串口設備
（6）智能型數據終端，便捷實現數據傳輸功能
★（7）提供強大的中心管理軟件，方便設備管理
★（8）提供便捷的軟件升級和固件更新服務
★（9）提供數據庫數據備份，方便查看歷史數據
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）電源：AC220V
（13）功耗：1.5W
（14）工作溫度：-25℃ - +70℃
（15）工作濕度：95%
（16）WiFi版最大下行傳輸速率：64kbps
（17）WiFi版最大上行傳輸速率：32kbps
12、監控軟件
Ø  PC監控模塊：監控主機、監控軟件。
Ø  顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。

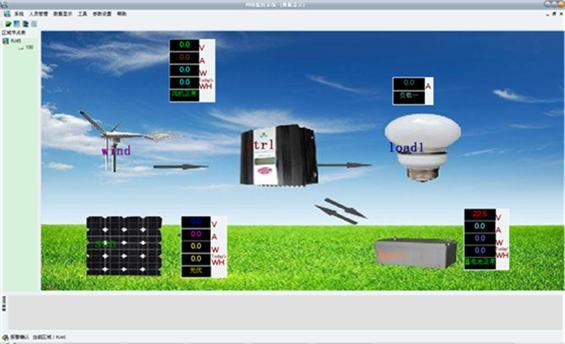

                                          系統工作主界面

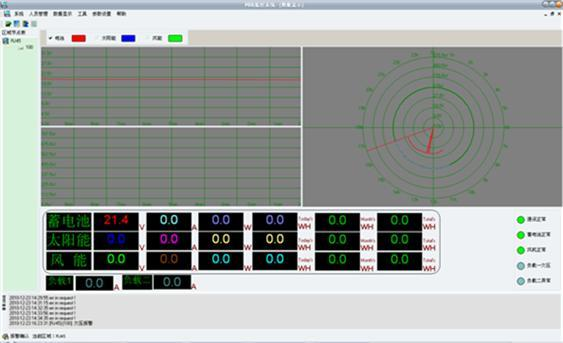

                        系統工作數據主界面（可切換不同曲線界面）

三、教學項目及實驗內容
實驗1.風力發電基礎理論原理性實驗
實驗2.風力發電系統設計實驗
實驗3.風力發電基礎理論與應用技術仿真實驗
實驗4.風力發電相關測量技術實驗
實驗5.風力發電控制技術實驗
實驗6.風力發電電力電子實驗
實驗7.過放保護、過放恢復、過充保護、過充恢復
       均充保護、均充恢復、浮充保護、浮充恢復
實驗8.過風速報警、欠風速報警、液晶顯示風速
實驗9.風力發電系統的直接負載實驗
實驗10.風力發電系統的風速變化影響實驗
實驗11.限速機械保護系統原理實驗
實驗12.限速電控保護系統原理實驗
實驗13.風機過功率保護實驗
實驗14.風機超速保護實驗
實驗15.不同轉速下風力發電曲線實驗
實驗16.風況檢測實驗
實驗17.獨立風機系統實驗
  實驗18. 綜合實驗。
四、主要設備清單

序號	名     稱	型  號	數 量	單 位	價 格
1	風力發電系統操作臺		1	臺
2	400W風力發電機		1	臺
3	塔架、拉索		1	套
4	轉速儀表（含支架）		1	臺
5	風力發電控制器		1	臺
6	蓄電池組55Ah		1	組
7	實驗附件		1	套
8	軟件		1	套
