一、概述

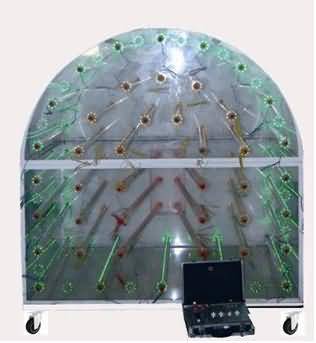

該裝置通過仿真巷道，顯示斷面的炮眼布置方式（掏槽眼、輔助眼、起底眼、周邊眼和水溝眼），炮眼形狀及空間位置。用無藥雷管、藥卷、水炮泥和炮泥，讓學員觀察其結構，并實際操作裝藥方法（正向裝藥和反向裝藥）和連線方式（串聯和并聯），聲、光、電模擬其爆破過程。
二、炮眼布置
炮眼布置按現場實際布置方式布置，按炮眼名稱不同分四種顏色，可便于講課時分別逐一講學演示炮眼布置方式、角度和深度等參數，其中：
1：掏槽眼（紅色）爆破順序?yàn)?
2：輔助眼（黃色）爆破順序?yàn)?
3：起底眼（黃色）爆破順序?yàn)?
4：周邊眼（綠色）爆破順序?yàn)?
5：水溝眼（藍色）爆破順序?yàn)?（控制臺布置開關組6個，其中：總開關1個，分開關5個）
三、裝炮及聯線
火藥雷管與實物外形相同。學員可現場學習演練引藥加工方式，以及裝藥（正向裝藥、反向裝藥）方式和炮線的串聯聯線方式及并聯聯線方式，同時學員可使用“放炮器”進行實際放炮操作，可有效提高學員操作技能，直接上崗作業。
四、掘進工作面爆破
爆破時，學員手?jǐn)Q放炮器手把送電后，可通過聲光電控系統顯示爆破四個順序（1—4），并產生全斷面爆破紅光，以及放炮時爆破聲音，增加現場實際聲、光立體效果，增強學員教學直觀感。
規格：1900 mm×1900 mm×1800mm
