序號
|
設備名稱
|
詳細參數
|
備注
|
|
1
|
實訓屏
|
1. 結構尺寸：L1720mm*W250mm*H289MM，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。
2. 組成與配置：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。
|
|
|
1)
|
可編程直流電源
|
1. 技術參數
1) 電源電壓：AC 115V/230V
2) 頻率：47 to 63Hz
3) CH1、CH2通道額定輸出電壓：0～32V；
4) CH1、CH2通道額定輸出電流：0～3.2A；
5) 輸出功率:219W
6) 負載效應: 電壓：<0.01%+3mV,電流：<0.1%+5mA
7) 電源效應: 電壓：<0.01%+3mV 電流：<0.1%+3mA
8) 設置分辨率：電壓：10mV，電流：1mA
9) 設置精確度（25℃±5℃）：電壓：<0.5%+20mV，電流：<0.5%+5mA
10) 輸出溫度系數：電壓：≤150ppm，電流：≤150ppm
11) 回讀分辨率：電壓：10mV，電流：1mA
12) 電壓上升/下降延時：≤100ms(10% Rated load)
13) 并聯/ 串聯負載效應：電壓：≤0.1%+0.1V
14) 接口：USB Device,RS-232
15) CH3通道額定輸出電壓5V；
16) CH3通道額定輸出電流：3.2A；
17) CH3通道電壓精度：±50mV
18) CH3通道負載效應：±50mV
19) 耐壓：1mA 10s (AC in to PE/AC1800V)
20) 絕緣電阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out)
21) 尺寸：W260 x H170 x L315(mm)
22) 重量：9Kg
2. 附件
1) 電源線 1條
2) 使用手冊 1本
3) 測試棒 2條
|
|
|
2)
|
數字示波器
|
1. 技術參數
1）100MHz 帶寬，1GS/s實時采樣率；
2）4個模擬通道；
3）每通道28Mpts存儲深度(四通道同時打開)，存儲深度支持自動模式和手動選擇；
4) 8英寸WVGA（800×480）TFT液晶屏，256級灰度顯示(支持色溫顯示)；
5) 波形捕獲率高達50,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率；
6) 低底噪聲，寬范圍垂直檔位1mV/div~20V/div，并且各個檔位均支持全帶寬；
7) 時基范圍5ns/div~50s/div；
8) 支持每通道時基獨立可調；
9) 支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能；
10）觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；選配：RS232/UART，I2C，SPI
11）支持RS232/UART、I2C、SPI總線解碼（選配）；
12）支持同時打開Y-T和X-Y模式，可觀測李沙育波形；
13）配備標準接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）；
14）可選配25MHz等性能雙通道函數/任意波形發生器模塊；
15）可選配鋰電池供電數字萬用表模塊；
16）支持邏輯分析儀模塊；
17）支持上位機監控、操作儀器；
|
|
|
3)
|
函數/任意波形發生器
|
1. 技術參數
1) 輸出波形：正弦波、方波、鋸齒波、脈沖波、脈沖串、掃頻、噪聲、諧波及任意波形等；
2) 輸出頻率范圍：正弦波：1µHz~80MHz；方波：1µHz~30MHz；鋸齒波：1µHz~2MHz；
3) 頻率穩定度：2ppm
4) 任意波：1µHz～20MHz；
5) 采用先進的DDS技術、雙通道等性能獨立輸出；
6) 內置7位高精度、寬頻帶頻率計、頻率范圍：100mHz～800MHz；
7) USB Device和USB Host接口，支持U盤存儲
8) 輸出幅值(高阻)：2mVpp～20Vpp之間連續可調
9) 輸出阻抗：0Ω～1MΩ之間連續可調；
10) 輸出幅值和頻率誤差在±1%左右；
11) 垂直分辨率：16bits，采樣率：500MS/s；
12) 雙通道同時逐點獨立輸出最大任意波長度：32Mpts，任意波最大存儲空間：7GB；
13) 模擬數字調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM；
14) 諧波：具有16次諧波發生器功能；
15) 可選配數字任意波輸出接口，支持多種串行總線輸出；
16) 顯示：8英寸WVGA（800×480）TFT液晶屏，同時顯示兩路頻率、幅值等信息；
17) 支持上位機監控、操作儀器；
|
|
|
2
|

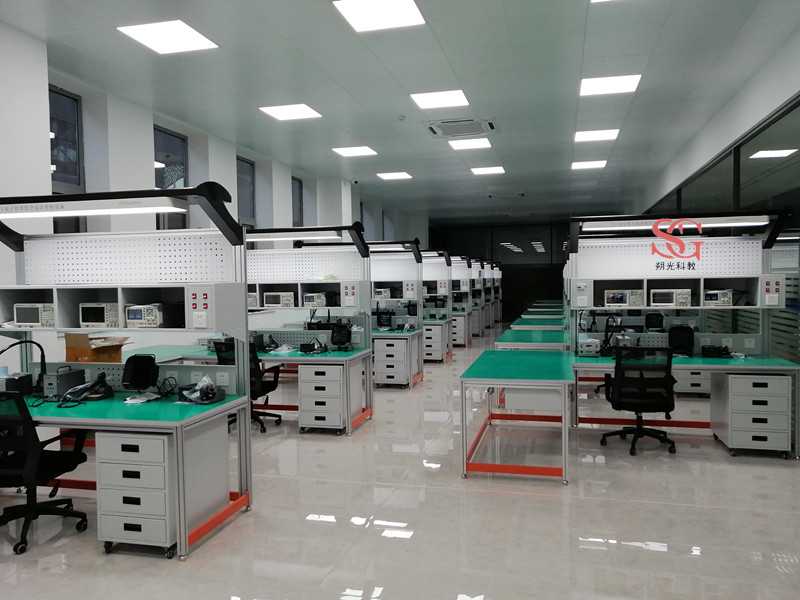

工作臺
|
1. 工作臺
L1800mm×W800mm×H780mm，鋁型材骨架，桌面25mm厚防火纖維板。
2. LED燈棚
鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形LED吸頂燈，飄月臺形狀，科幻感十足。
3. 工具網孔掛板
鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置常用線材、工具、耗材等。
|
|
|
3
|
工具柜
|
1. 結構尺寸：L450mm*W635mm*H665mm，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑，工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動。
2. 組成與配置：工具柜設計有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量儀表等。拉開抽屜，各種電子元件分類整齊、一目了然。
|
|
|
4
|
基礎模擬電路模塊包
|
1. 單端輸入放大電路
D33單端輸入放大電路，兩級放大，有限幅調整、調零、放大倍數調整功能
2. 直流穩壓電源
D35輸出電壓：24V、±12V、＋5V，可根據設計電路進行選擇
3. 直流可調穩壓電源
D43 輸出直流0-12VDC可調,過壓保護可調，過流保護可調，短路保護。
4. 組件差動放大電路模塊線路板
D60 DC12V單電源供電對管差動放大電路
5. 組件單管/負反饋放大器模塊線路板
D61 DC12V單電源供電一級單管負反饋放大電路
6. 組件射極跟隨器模塊線路板
D62 DC12V單電源供電一級單管射極跟隨放大電路
7. 組件場效應管放大器模塊線路板
D63 DC12V單電源供電一級單結型場效應管放大電路
8. 組件RC串并聯選頻網絡振蕩器模塊線路板
D64 DC5V單電源供電兩級_RC橋式振蕩放大電路
9. 信號放大模塊
D74 提供調諧小信號放大電路和集成陶瓷選頻放大
10.組件晶閘管可控整流電路模塊線路板
D75 AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓
11.組件OTL功率放大器電路模塊線路板
D76 DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器
12.功率放大器與發射模塊
D77 提供線性寬帶功率放大器電路、音源和信號發送電路
13.組件集成功率放大器電路模塊線路板
D83 內置音樂集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器
14.組件模擬運算電路模塊線路板
D84 由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路
15.組件晶體管開關特性、限幅器與鉗位模塊線路板
D85 晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路
16.直流斬波系統
D40 SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件
17.基礎模擬電路實訓項目
1) 單端輸入放大電路
2) 直流穩壓電源
3) 直流可調穩壓電源模塊
4) 晶體管共射極單管放大器實訓
5) 場效應管放大器實訓
6) 負反饋放大器實訓
7) 射極跟隨器實訓
8) _RC橋式振蕩電路調試實訓
9) 調諧小信號放大電路實訓
10) 陶瓷選頻放大電路實訓
11) 差動放大器實訓
12) 晶閘管調光電路調試實訓
13) 互補對稱式OTL電路調試實訓
14) 門鈴電路調試實訓
15) 集成運算放大器指標測試實訓
16) 集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓
17) 集成運算放大器的基本應用（Ⅱ）波形發生器實訓
18) 集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓
19) 集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓
20) 晶體管開關電路調試實訓
21) 晶體管特性測試電路實訓
22) 晶體管限幅器電路實訓
23) 晶體管鉗位器電路實訓
24) 直流斬波電路特性實訓
|
|
|
5
|
基礎數字實訓電路模塊包
|
1. 邏輯電平顯示
D01 由74LS245驅動16位發光二極管指示邏輯電平
2. 組件集成邏輯門電路模塊線路板
D86 由CD4082、CD4011、CD71、CD4030組成各種邏輯狀態測試電路
3. 組件編譯碼器電路模塊線路板
D87 74LS138與8位發光二極管組成3-8線譯碼顯示電路、CD4511與數碼管組成BCD碼譯碼顯示電路
4. 組件計數器電路模塊線路板
D88 由CD4027、4011組成同步三位二進制加法計數器
5. 組件555集成電路模塊線路板
D89 555時鐘脈沖信號電路
6. 組件電子秒表電路模塊線路板
D90 由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表
7. 組件三位半直流數字電壓表模塊線路板
D91 由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表
8. 組件數字頻率計電路模塊線路板
D92 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計
9. 組件拔河游戲機電路模塊線路板
D93 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機
10.可逆計數譯碼顯示電路組件
D94 配置CD40192計數電路、CD4511譯碼顯示電路
11.組件CD4017流水燈電路板
由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成
12.組件雙D觸發器電路板
由CD4013和繼電器控制電路組成
13.組件八路搶答器電路板
由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線—3線優先編碼器、74LS373-8位D鎖存器組成
14.基礎數字電路實訓項目
1) 邏輯電平顯示實訓
2) 基本邏輯門電路功能實訓
3) 優先編碼器功能實訓
4) 二進制譯碼器和數據選擇器功能實訓
5) 全加器和超前進位全加器功能實訓
6) 數值比較器功能實訓
7) 七段碼鎖存/譯碼/驅動器功能實訓
8) 各類觸發器功能實訓
9) 雙向移位寄存器功能實訓
10) 二 - 五 - 十進制計數器功能實訓
11) 二位十進制計數/譯碼/驅動/顯示電路
12) 可逆十進制計數電路功能實訓
13) N進制計數電路功能實訓
14) 555定時器基本應用電路
15) 電壓比較器電路實訓
16) 邏輯筆實訓
17) CMOS集成邏輯門電路
18) 譯碼器實訓
19) 加法計數器實訓
20) 電子秒表實訓
21) D/A、A/D轉換器實訓
22) 三位半直流數字電壓表的組裝與調試
23) 數字頻率計綜合性實訓
24) 拔河游戲機趣味性實訓
25) 雙D觸發器電路調試實訓
26) 八路搶答器電路調試實訓
27) CD4017流水燈電路調試實訓
|
|
|
6
|
C51和ARM編程基礎實訓模塊包
|
1. LED 實驗板
RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED 各4個
2. 按鍵模塊
8位獨立式鍵盤,8位開關量輸入
3. 數碼管顯示實驗
8位數碼管，使用74HC595驅動
4. 4X4鍵盤模塊
16個輕觸開關組成4*4鍵盤
5. 16X16點陣顯示模塊
4個8*8點陣構成16*16點陣，74HC595級聯驅動
6. 1602液晶顯示模塊
1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符
7. 12864點陣圖文液晶顯示模塊
12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶，用于顯示漢字與圖形
8. 搖桿、數字編碼輸入模塊
雙軸按鍵搖桿模塊和360度旋轉編碼器模塊組成
9. 直流電機實驗板
直流電機，三極管，霍爾開關組成，采用霍爾開關對電機轉速測量
10.步進電機實驗板
步進電機，驅動IC組成。用于控制步進電機方向與速度
11.弱控強實驗板
4組繼電器與驅動IC，雙向可控硅與光藕組成。用于弱電控強電
12.RFID射頻卡實驗板
RFID射頻卡、AT24C02 I2C組成，RFID無線通信與數據讀寫
13.紅外發射接收實驗板
采用940紅外發射管與HL-A838紅外接收管
14.超聲波測距實驗板
由超聲波發射與接收探頭、發射驅動電路、接收電路組成，可測量2cm-450cm距離
15.無線遙控實訓模塊
由無線接收模塊，解碼芯片TG2272、撥碼開關等組成，可進行315MHz.頻率信號的接收，發送方式256種可選。
16.無線遙控器
推拉蓋桃木四鍵遙控器，發射頻率：315m（聲表穩頻）傳輸距離：10-50M
17. 8X8RGB全彩點陣模塊
組合可顯示任意顏色
18. OLED顯示實驗板
1.3寸顯示屏，128*64像素
19.環境測量實驗板
環境質量傳感器模塊，主要測量讀取PM2.5 PM10
20.智能開關實驗板
人體紅外檢測、亮度傳感器模塊
21.溫度與濕度實驗板
采用單總線通信，測量空氣中的溫濕度
22.陀螺儀重力感應磁力計實驗板
九軸傳感器模塊，IIC通信
23.顏色識別實驗板
TCS34725顏色感應識別
24.觸摸按鍵實驗板
4位觸摸按鍵
25.無線通信實驗板
ESP8266Wifi模塊+藍牙+NRF24L01，2.4G無線通信實驗
26.嵌入式編程轉接板
用于連接幾種不同功能的模塊或?qū)嶒灠�，實現多種功能。
27.組件ARM編程模塊
編程模塊單片機板
28.組件C51編程模塊
51編程模塊單片機板
29.編程基礎實訓模塊C語言參考程序資源
1) 點亮LED，跑馬燈參考示例程序
2) 獨立式鍵盤輸入，開關量檢測參考示例程序
3) 單個數碼管驅動，多個數碼管掃描顯示參考示例程序
4) 4*4鍵盤顯示掃描數碼管顯示參考示例程序
5) 點陣顯示參考示例程序
6) 液晶屏顯示漢字與圖形參考示例程序
7) 顯示字符參考示例程序
8) 雙軸按鍵搖桿參考示例程序
9) 編碼器參考示例程序
10) 直流電機轉速控制與速度測量顯示參考示例程序
11) 步進電機正反轉控制參考示例程序
12) 定時關斷220電器參考示例程序
13) RFID門禁系統參考示例程序
14) 串口收發、RS485通信參考示例程序
15) 紅外發射與接收參考示例程序
16) 超聲波測距參考示例程序
17) 無線遠程遙控參考示例程序
18) 點陣顯示和多個顏色顯示參考示例程序
19) OLED顯示模塊參考示例程序
20) 測量讀取PM2.5 PM10參考示例程序
21) 人體紅外檢測、亮度傳感器智能開關燈參考示例程序
22) 溫濕度測量參考示例程序
23) 傾角檢測，陀螺儀、重力感應、磁力計參考示例程序
24) 顏色識別參考示例程序
25) TFT顯示參考示例程序
26) 觸摸按鍵參考示例程序
27) 圖像采集顯示參考示例程序
28) Wifi模塊+藍牙+無線通信參考示例程序
30.C51及ARM嵌入式編程基礎實訓項目
1) 點亮LED，跑馬燈實訓
2) 獨立式鍵盤輸入，開關量檢測實訓
3) 單個數碼管驅動，多個數碼管掃描顯示實訓
4) 4*4鍵盤顯示掃描數碼管顯示實訓
5) 點陣顯示實訓
6) 液晶屏顯示漢字與圖形實訓
7) 顯示字符實訓
8) 雙軸按鍵搖桿實訓
9) 編碼器實訓
10) 直流電機轉速控制與速度測量顯示實訓
11) 步進電機正反轉控制實訓
12) 定時關斷220電器實訓
13) RFID門禁系統實訓
14) 串口收發、RS485通信實訓
15) 紅外發射與接收實訓
16) 超聲波測距實訓
17) 無線遠程遙控實訓
18) 點陣顯示和多個顏色顯示實訓
19) OLED顯示模塊實訓
20) 測量讀取PM2.5 PM10實訓
21) 人體紅外檢測、亮度傳感器智能開關燈實訓
22) 溫濕度測量實訓
23) 傾角檢測，陀螺儀、重力感應、磁力計實訓
24) 顏色識別實訓
25) TFT顯示實訓
26) 觸摸按鍵實訓
27) 圖像采集顯示實訓
28) Wifi模塊+藍牙+無線通信實訓
|
|
|
7
|
配套教學資源（全室共配1套，購10臺以下無此項配置）
|
（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3、為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4、在線教育開放平臺資源庫（提供軟件截圖，主要功能截圖內容根據以下要求逐一提供）：
★（1）《模擬電子技術》課程要包括：1 .常用半導體器件（1.1 半導體的基本知識、1.2 二極管、1.3 三極管、1.4半導體器件的識別與檢測），2. 直流穩壓電源（2.1 整流電路、2.2 濾波電路、2.3 穩壓電路），3. 基本放大電路（3.1 放大電路的基本知識、3.2 基本共射極放大電路、3.3 分壓式偏置共射放大電路3.4 共集電極放大電路），4. 功率放大電路（互補對稱功率放大電路），5 .差動放大電路與集成運算放大器，6. 放大電路中的反饋（6.1 反饋的基本概念、6.2 負反饋對放大電路性能的影響），7 .集成運算放大器的應用（7.1 集成運放的應用基礎、7.2 集成運放的線性應用），8. 正弦波振蕩器（8.1 正弦波振蕩電路概述、8.2 RC 正弦波振蕩電路）。
★（2）數字電子技術》課程要包括：1.章數字電路基礎（邏輯函數的卡諾圖化簡法） ，2.邏輯門（集成邏輯門電路），3.電路集成觸發器 （3.1 主從觸發器3.2邊沿觸發器3.3 CMOS 集成觸發器），4.時序邏電路（4.1時序邏輯電路的分析、4.2時序邏輯電路的分析），5.脈沖波形的產生與整形電路（5.1多諧振蕩器、5.2施密特觸發器、5.3.555 定時器及其應用）
★（3）《電子產品設計制作》課程要包括：項目一 智能電子時鐘（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示），項目二 電子秤（稱重傳感器工作原理、電子秤效果演示），項目三 電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速）
★（4）《嵌入式技術應用》課程要包括：
教學項目 1（認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3 處理器、STM32 系列處理器），
教學項目 2（認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 系統結構、STM32 時鐘配置），
教學項目 3（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3 存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作）
教學項目 4（認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口復用使用、端口復用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、）
教學項目 5（SysTick 定時器、庫函數中的 SysTick 相關函數、SysTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數）
教學項目 6（串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用）
教學項目 7（STM32 模數轉換簡介、STM32 的 ADC 結構STM32 模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數）
（二）仿真軟件：
單片機仿真教學軟件參數方案（網絡版、具有軟件著作權）
（1）軟件能達到的教學目標
1.1 本產品是參照《職業教育數字校園建設規范》，結合專業培養目標對學生知識、能力和素質的要求，著眼學生能力培養，以模塊化教學內容為核心，重新組織教學結構，整體構建課程體系，有針對性地將單片機專業內單一的教學活動，通過虛擬仿真實訓和工作過程模擬組合成不同的教學模塊。
1.2 所有的實訓項目均基于實物三維建模，形成真實感極強的虛擬實訓環境，使學習者能在幾乎真實的環境下操作練習，增強實際操作感，提高掌握實際技能的能力；所有的技能訓練均是通過交互方式，變“讓學生觀摩教師表演”為“讓學生學習中動手、動手中學習”，理論和實際無縫銜接，提高實際操作技能；所有的操作都具有嚴格的工藝流程和操作步驟，使學習者通過規范的訓練，養成正確操作的習慣，培養學習者科學嚴緊、一絲不茍的職業素養。
（2）軟件能達到的教學效果
2.1 產品是依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。
2.2 軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身。作為實訓教學應用，具有大量的原理動畫演示，助教素材應用于課堂教學環節，提供了豐富不可或缺的教學資源。
2.3 軟件支持實習實訓的導訓過程，達到預習、強化、模擬考核、反復試錯、探索創新的目的。
2.4 軟件具有先進性、實用性，可二次修改；軟件支持校園網內不限制（指定）終端、不少于100人同時在線實訓。
（3）模塊內容:1、查找大小數。2、航標燈控制。3、計數報警器。4、數碼管顯示。5、循環燈點亮。6、霓虹燈控制。7、算數運算器。8、繼電器控制。9、 倒計時音樂報警器。10、數據傳送。
|
|
