一、汽車無極變速器實訓臺產品簡介

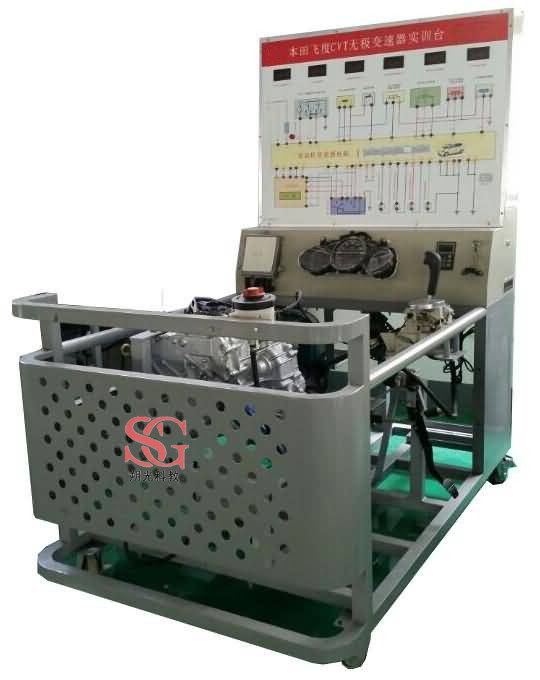

本實訓臺采用本田飛度CVT型原廠電控自動變速器為基礎，調速三相電機為動力源，可對自動變速器進行檔位顯示、換檔等各項測試工況實際操作。真實展示電控自動變速器組成結構和原理及工作過程。適用于各類型院校及培訓機構對汽車電控自動變速器理論和維修實訓的實訓教學需要。
本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。
二、汽車無極變速器實訓臺結構組成
本田飛度CVT自動變速器總成、自動變速器控制單元、掛檔桿總成、變速器油散熱裝置、組合儀表、三相調速電機、節氣門體總成、發動機曲軸傳感器及信號盤、診斷座、壓力表、故障設置系統、原車電路原理圖板及檢測端子、移動臺架等。配任務驅動教學模式的實訓指導書及臺架操作說明書。
各傳感器及執行器安裝數字顯示表、臺架安裝油道壓力表、帶鎖止萬向的腳輪、不銹鋼護手、臺架高溫及轉動等部位加裝防護裝置。
三、汽車無極變速器實訓臺功能特點
1. 自動變速器正常運轉，二極管顯示電磁閥工況。
2.故障模擬系統可模擬實際運行工況，設置多種實車自動變速器常見故障。具體內容詳見故障模擬設置裝置說明。
3.指針式壓力表指示各油道壓力值。
4..實訓臺面板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。
5.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器，如電阻、電壓、電流、頻率、波形信號等。
6．配備原車診斷座，可使用電腦診斷儀對自動變速器電控系統讀取故障碼和數據流等。
7.實訓臺加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。
8．變速器可進行各項實際操作的實訓項目。變速器可進行換檔/自動升降檔等實際測試。
9.實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
四、技術參數
1．外形尺寸：1450mm X 1000mm X 1850mm（長X寬X高）
2．動力電源：380V交流電壓
3．輸入電源：220V交流電壓
4．工作電源：12V直流電壓
5．工作溫度：-50℃～50℃、
6．電機：5.5KW/380
