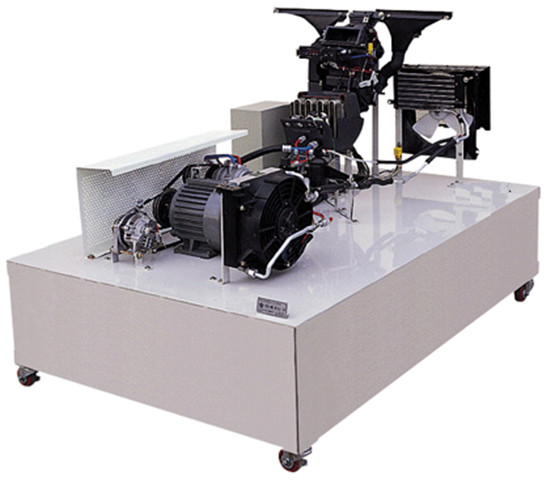

SG-P4 汽車空調系統接線、裝配、調試運行試驗臺
一、汽車空調系統接線、裝配、調試運行試驗臺簡介
該設備采用國產輕卡汽車空調系統為基礎，充分展示汽車空調系統的組成結構和工作過程。
設備采用開放式設計，由學員動手進行汽車空調接線、裝配、調試實訓。
二、汽車空調系統接線、裝配、調試運行試驗臺功能特點
1.真實可運行的空調全套運行總成（帶齊附件），學員動手進行空調接線、裝配、調試實訓,發動機各工況正常。
2.由三相電機做為動力源，帶動空調壓縮機工作。
3.附有元器件圖標與端子標注號，學員對照附錄的電路圖、原理圖和空調實物，進行空調接線及管路裝配。
4.空調裝配好、加注制冷劑，操作開關空調可正常運行。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習空調裝配與接線、加注制冷劑、檢漏等實操工作平臺。
7.實訓臺底座采用鋼結構焊接，封閉式的展示柜，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1300×1000×1300mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 380V
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形；
移動腳輪：120*80mm
四、汽車空調系統接線、裝配、調試運行試驗臺基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
元器件圖標與端子標注 |
|
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
高壓壓力表 |
R134a，0～3.5MPa |
個 |
1 |
|
4 |
低壓壓力表 |
R134a，0～1.5MPa |
個 |
1 |
|
5 |
數字式進風口溫度表 |
|
個 |
1 |
|
6 |
數字式出風口溫度表 |
|
個 |
1 |
|
7 |
空調控制器總成 |
|
套 |
1 |
|
8 |
空調蒸發箱總成 |
|
套 |
1 |
|
9 |
壓縮機總成 |
|
套 |
1 |
|
10 |
膨脹閥總成 |
|
套 |
1 |
|
11 |
干燥器總成 |
|
套 |
1 |
|
12 |
鼓風機總成 |
|
套 |
1 |
|
13 |
冷凝器 |
|
個 |
1 |
|
14 |
冷卻電子風扇 |
|
套 |
1 |
|
15 |
三相異步電動機 |
YT 100L1-4/2.2KW |
臺 |
1 |
|
16 |
進出風管道及附件 |
原車全新 |
套 |
1 |
|
17 |
移動臺架(帶自鎖腳輪裝置) |
1300×1000×1300mm(長×寬×高) |
臺 |
1 |
|
18 |
設備教師手冊 |
|
套 |
1 |
|
19 |
設備學生施工手冊 |
|
套 |
1 |
|
20 |
設備合格證、保修卡 |
|
套 |
1
|
|
