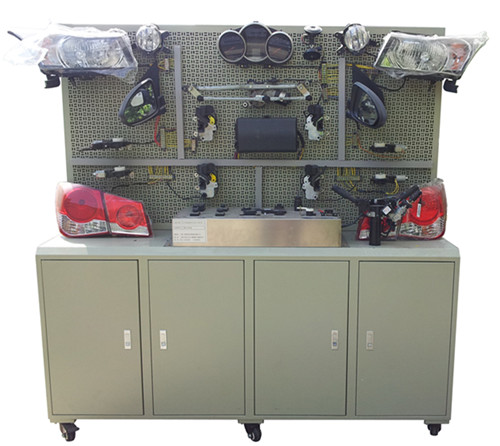

SG-DQ57 全車電器接線考核綜合實訓臺(網孔式A型)
一. 全車電器接線考核綜合實訓臺簡介
采用科魯茲全車電器系統的真實元器件制作，包括燈光模塊、儀表模塊、發動機電控模塊、充電模塊、起動模塊、音響模塊、雨刮模塊、車窗中控鎖電動后視鏡模塊，培養學生動手搭接線路、分析電路和排除電路故障的能力。
二. 全車電器接線考核綜合實訓臺功能特點
1.冷板沖壓成形的網孔式實訓板安裝真實原車材料,系統元器件插接好線后，真實可運行的汽車電器各系統，充分展示汽車電器各系統的組成結構與工作原理。
2.操縱各開關，可真實演示汽車電器各系統的工作過程。
3.設備經特殊工藝噴涂底漆處理；線束與接線檢測端子外露；學員可直觀對照實物，認識和分析汽車整車電器各系統的工作原理。
4網孔實訓板上有接線檢測端子，學生可對照電路原理圖進行各個模塊的線路連接實訓，以鍛煉學生實際動手和分析電路的能力；
5.落地移動式結構：最大限度降低了實訓臺的占地面積、空間浪費和實訓室工位數量的緊缺性；
6.模塊結構：整體式;
7.各模塊的線路難易程度不同，教師可根據模塊線路的難易程度對學生進行不同等級的實訓考核；
8.整體臺架帶有滾輪，方便設備的移動。
9.無原理圖板設計,更加接近真實車輛電器維修情境的訓練。
三.技術規格
考核形式：接線式
電源電壓：220V交流、50HZ
工作電壓：12V
外形尺寸（約）：2000×700×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四. 全車電器接線考核綜合實訓臺基本配置（每臺）
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
發動機控制電腦(ECU) |
原車 |
套 |
1 |
|
3 |
診斷座 |
原車 |
個 |
1 |
|
4 |
點火開關 |
原車 |
個 |
1 |
|
5 |
組合儀表 |
原車 |
套 |
1 |
|
6 |
組合開關 |
原車 |
套 |
1 |
|
7 |
左右前大燈總成 |
原車 |
套 |
1 |
|
8 |
左右前霧燈 |
原車 |
套 |
1 |
|
9 |
左右轉向燈 |
原車 |
套 |
1 |
|
10 |
左右轉向邊燈 |
原車 |
套 |
1 |
|
11 |
左右組合尾燈 |
原車 |
套 |
1 |
|
12 |
牌照燈 |
原車 |
套 |
1 |
|
13 |
高位剎車燈 |
原車 |
個 |
1 |
|
14 |
燈光開關 |
原車 |
套 |
1 |
|
15 |
剎車燈開關 |
原車 |
套 |
1 |
|
16 |
倒車燈開關 |
原車 |
套 |
1 |
|
17 |
危險燈開關 |
原車 |
套 |
1 |
|
18 |
線束 |
開航 |
套 |
1 |
|
19 |
雨刮總成 |
原車 |
套 |
1 |
|
20 |
雨刮控制器 |
原車 |
個 |
1 |
|
21 |
噴水電機 |
原車 |
套 |
1 |
|
22 |
噴水壺 |
原車 |
套 |
1 |
|
23 |
喇叭 |
原車 |
個 |
2 |
|
24 |
喇叭繼電器 |
原車 |
個 |
1 |
|
25 |
X觸點繼電器 |
原車 |
個 |
1 |
|
26 |
霧燈繼電器 |
原車 |
個 |
1 |
|
27 |
無分電器點火系統 |
含點火器總成、火花塞、曲軸位置傳感器 |
套 |
1 |
|
28 |
模擬噴油嘴指示燈 |
|
套 |
1 |
|
29 |
燃油泵繼電器 |
原車 |
個 |
1 |
|
30 |
燃油泵指示燈 |
原車 |
個 |
1 |
|
31 |
曲軸位置傳感器及信號輪 |
原車 |
套 |
1 |
|
32 |
電動窗主開關 |
原車 |
套 |
1 |
|
33 |
左右前車門電腦 |
原車 |
個 |
1 |
|
34 |
舒適電腦 |
原車 |
個 |
1 |
|
35 |
右前門鎖電機 |
原車 |
套 |
1 |
|
36 |
左右后電動窗電機 |
原車 |
套 |
1 |
|
37 |
左右后電動窗開關 |
原車 |
套 |
1 |
|
38 |
左右后門鎖電機 |
原車 |
套 |
1 |
|
39 |
汽車音響總成 |
原車 |
套 |
1 |
|
40 |
揚聲器 |
6"，200W |
對 |
1 |
|
41 |
起動機總成 |
原車 |
臺 |
1 |
|
42 |
發電機總成 |
原車 |
臺 |
1 |
|
43 |
三相異步電動機 |
YT 100L1-4 |
臺 |
1 |
|
44 |
蓄電池 |
12V 45Ah |
臺 |
1 |
|
45 |
保險絲盒 |
|
個 |
2 |
|
46 |
電源總開關 |
50A |
個 |
1 |
|
47 |
移動臺架(帶自鎖腳輪裝置) |
2000×700×1700mm(長×寬×高)
底座帶工具柜 |
臺 |
1 |
|
48 |
實驗插接線 |
|
套 |
1 |
|
49 |
教師手冊 |
|
套 |
1 |
|
50 |
合格證與保修卡 |
|
套 |
1 |
|
