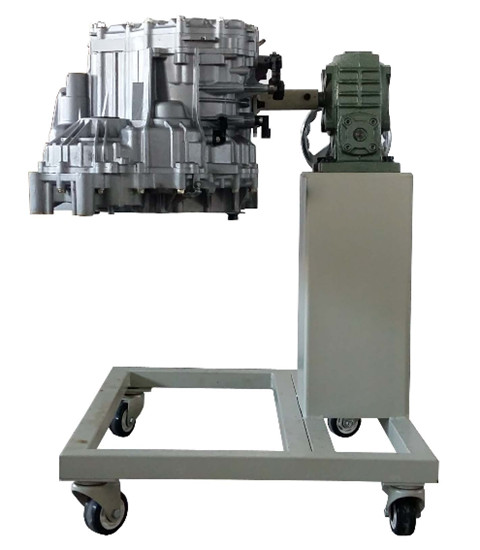

SG-CJ30 拆裝用CVT無級自動變速器附翻轉架
一、拆裝用CVT無級自動變速器附翻轉架功能簡介
1.采用本田飛度CVT無級變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。
采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二．拆裝用CVT無級自動變速器附翻轉架技術規格
設備外形：1000×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：60mm×50mm(直徑×寬度)
腳輪支撐：1.0T
減速機：MOPA70；1：70
三、拆裝用CVT無級自動變速器附翻轉架基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
CVT變速器總成 |
附件齊全，易于拆裝 |
套 |
1 |
|
2 |
拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm； |
950×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 |
臺 |
1 |
|
3 |
大面積接油盆 |
660×590×35mm(長×寬×深) |
個 |
1 |
|
4 |
減速機構（帶搖手盤等附件） |
|
套 |
1
|
|
