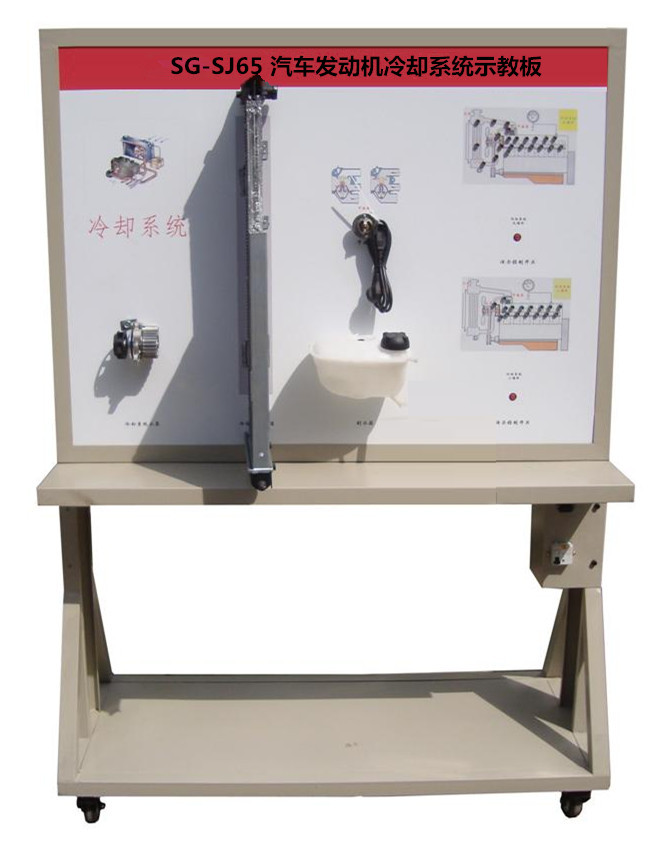

SG-SJ65 汽車發動機冷卻系統示教板
一、汽車發動機冷卻系統示教板簡介
該汽車發動機冷卻系統示教板設備采用汽油發動機總成進行解剖處理，全面展示發動機冷卻系統的內外結構(各部件齊全，剖面位置合理)。并輔以彩色發動機冷卻系統結構原理圖，可有效增強教學效果。
適用于中高等職業學校和培訓機構對發動機冷卻系統的結構，工作原理等動態教學演示需求。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車發動機冷卻系統示教板功能特點
1.對冷卻各關鍵部位(如：水泵、節溫器等)進行解剖處理，各剖面噴涂不同顏色，全面展示發動機冷卻系統的內外結構。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照發動機冷卻系統結構原理圖和實物，認識和分析發動機冷卻系統的工作原理。
3.示教板面板上安裝有不同顏色的LED燈，通過LED燈順序閃爍方式，可動態演示冷卻液在大循環、小循環和混合循環中的流向。
示教板面板上安裝有檢測端子，可直接在面板上檢測冷卻風扇系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
5.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車發動機冷卻系統示教板技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色結構原理圖
（面板：1200*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
水泵總成 |
|
臺 |
1 |
|
4 |
節溫器 |
|
只 |
|
|
5 |
冷卻電子風扇 |
|
個 |
1 |
|
6 |
LED燈動態冷卻演示系統 |
|
套 |
1 |
|
7 |
移
臺架(帶自鎖腳輪裝置) |
1240×600×1700mm(長×寬×高) |
臺 |
1 |
|
