一、概述
本裝置是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

二、裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。

三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz
2.工作環境：溫度-10～＋40℃  相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重    量：100Kg
5.外形尺寸：1700×700×1630mm3
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

四、裝置的基本配置及功能

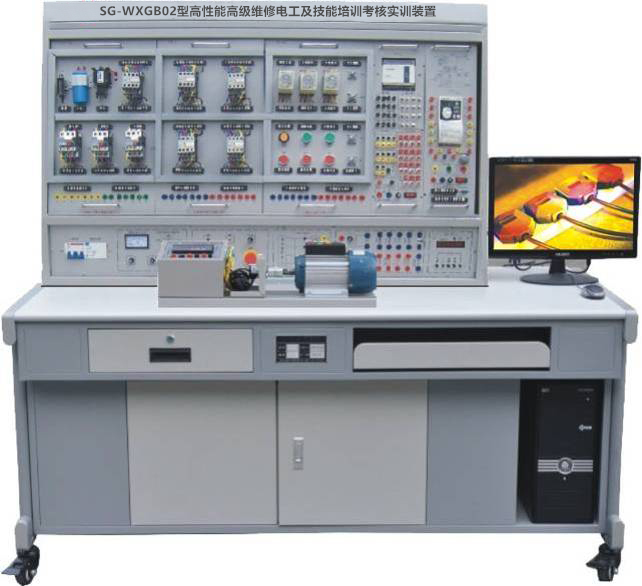

（一）DW02 電源控制箱
    主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急停控制按鈕；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數， 為學生實訓技能的考核提供一個統一的標準；
4.交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓?jiǎn)��?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
8.電源系統配智能多功能實測儀
9.采用3.5寸TFT液晶屏顯示（分辨率320*480），屏幕亮度可調。
10.測量速度選擇：慢/中/快速。
11.超量程顯示：量程的120%。
12.按鍵可以鎖定。
13.觸發功能：?jiǎn)?外部/自動觸發。
14.傳感器：教師可自定對應關系曲線，進行傳感器測量。
15.準確度：0.02%。
16.數學公式：上限/下限比較、MIN/dB/dBm/REL/Hold。
17.測量功能：電容、二極管、交/直流電壓、占空比、交/直流電流、通斷、二線/四線電阻、周期/頻率、。
18.圖形顯示：直方顯示/條形顯示/趨勢顯示。
19.溫度測量：熱電阻：PT100/PT50/Cu100/Cu50.
20.熱電偶：K/N/R/S/T/B/E/J/WRe325/WRe526；
21.通訊接口：WIFI、藍牙、USB Device，配套接收軟件。
22.方波輸出。
23.開放校準功能。
24.功能：數據保持、數據存儲、數據回讀。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。

六、實訓組件配置

序號	掛箱編號	實訓模塊名稱	數量	備    注
1	DW-06	維修電工實訓考核組件（一）	1件	提供電容器2只、交流電磁閥1只、交流接觸器1只、熱繼電器3只
2	DW-07	維修電工實訓考核組件（二）	1件	提供空氣開關1只、3P熔斷器2只、交流接觸器3只
3	DW-08	維修電工實訓考核組件（三）	1件	提供通電延時時間繼電器2只、斷電延時時間繼電器1只、行程開關4只、各種顏色的按鈕6只
4	DW-09	維修電工實訓考核組件（四）	1件	提供交流接觸器4只
5	DW-PLC	PLC可編程控制器實訓組件	1件	提供三菱FX3U-48MR-001型主機
6		PLC實訓模塊（16件）	1套	熟悉PLC指令的用法及編程方法
7	DW-BPQ	變頻器實訓組件	1件	提供三菱FR-D720-0.4KW變頻器，可與PLC進行通訊實訓
8		SC-09編程電纜	1根	用于PLC主機與PC機通訊
9		編程軟件	1套	提供三菱SWOPC-FXGP/WIN-C編程軟件
10		網孔實操板	1塊	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
11		單相電容起動電動機	1臺	交流220V
12		三相鼠籠異步電動機	1臺	交流220V/△
13		三相鼠籠異步電動機	1臺	交流380V/Y（帶速度繼電器）
14		三相雙速異步電動機	1臺	交流380V/△/YY

PLC實訓模塊（整套）

序號	模塊編號	實訓模塊名稱	序號	模塊編號	實訓模塊名稱
1	PLC-M	基本指令練習（三菱主機）	9	PLC-008	水塔水位
2	PLC-001	LED數碼顯示	10	PLC-009	液體混合裝置
3	PLC-002	天塔之光	11	PLC-010	郵件分揀機
4	PLC-003	十字路口交通燈	12	PLC-011	軋鋼機
5	PLC-004	機械手	13	PLC-012	自控成型機
6	PLC-005	四節傳送帶	14	PLC-013	自動送料裝車
7	PLC-006	裝配流水線	15	PLC-014	全自動洗衣機
8	PLC-007	五相步進電機	16	PLC-015	電鍍生產線
