一、產品特點：

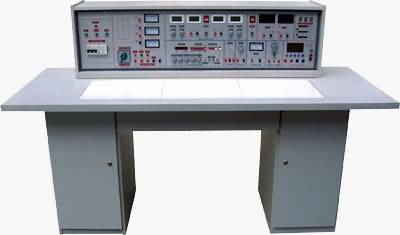

高級電工實驗室成套設備（帶功率表、功率因數表）實驗臺具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進。實驗項目更加豐富、覆蓋面廣、實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。
實驗臺裝配了智能化數字交直流電表，測量精度高、測量范圍寬、使用方便。電工強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全；繼電接觸器、按鈕、時間繼電器等做成獨立箱式，元器件接點均已引至電學專用插座上，實驗方便、快捷。弱電部分在九孔通用實驗底板上完成，實驗機動、靈活、動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。平臺式設計，實驗元件分立式，院校除能完成指導書上實驗，還可以利用元器件設計符合自身學校要求的實驗內容。實驗臺高度為1.15M，實驗室布局不受設備高度限制。
二、適用范圍：
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成電工學、電工原理、電路分析、繼電控制等課程實驗、實訓。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。
三、實驗臺構成與性能：
1、電源及參數
1.1輸入電源：三相四線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－380V連續可調的交流電源，同時可得到0—240V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）。
B組：低壓交流3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，電壓5V，電流0.5A。
D組：雙路恒流穩壓電源，二路輸出電壓均為0—30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每組輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
2、函數信號發生器
2.1輸出波形：正弦波，三角波，方波。
2.2頻率范圍：5HZ－550KHZ，分五個頻段。
2.3頻率指示：由HZ表直接讀出
2.4電壓輸出范圍：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5V,三級衰減：0db,20db,40db,具有連續可調，有表指示。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度連續可調；三角波：5HZ－550KHZ＞1V
2.5內置式電度表：臺內裝有一臺單相電度表，接線端孔引到面板，具有工作可視框。
2.6內置式日光燈組件：臺內己安裝一套日光燈組件，實驗方便、安全。
2.7智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
2.8智能型真有效值交流電流表：精度0.5級，測量范圍0～5A，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成。具有量程自動判斷、真有效值自動切換、告警、復位功能。使用方便，精度高，安全可靠。
2.9智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
四、實驗操作桌：
由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
五、整套設備構成與配備（以二十四座為例）：
1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板（尺寸：35×90cm），低壓電路實驗在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成，根據高壓實驗與低壓控制不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置電動機、焊接等）實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
3、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。
4、器材配備：
01繼電控制實驗箱一02繼電控制實驗箱二
03繼電控制實驗箱三04繼電控制實驗箱四
05三相負載
13臺0.18KW三相電動機，39只電流測試插座，26只1.5級直流電表，13只MF-7萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套低壓實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒（元件已裝在透明單元盒內），25張學生凳，雙門立柜1個。
5、用戶自備器材：滑動變阻器、毫伏表。
六、實驗項目：
1．電工測量儀表的使用及減少內阻測量誤差的方法
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．未知電阻元件伏安特性測繪
5．電源的外特性
6．電位值、電壓值的測量及電路電位圖的繪制
7．電流表和電壓表的擴程
8．歐姆表的設計
9．基爾霍夫定律的驗證
10．驗證楞次定律
11．迭加原理與互易定理的驗證
12．戴維南定理與諾頓定理的驗證
13．電壓源與電流源的等效變換
14．受控源特性的研究
15．示波器和信號發生器的使用及典型電信號
的觀察與測量
16．一階電路實驗
17．二階電路過度過程
18．研究LC元件在直流和交流電路中的特性
19．負載獲得最大功率的條件
20．三表法測定交流電路參數
（用三表法測量交流電路等效參數）
21．正弦交流電路中RLC元件的頻率特性
22．RL及RC串聯電路實驗
23．RLC串聯諧振電路
24．日光燈電路的連接及功率因數的改善
25．三相負載的星、三角接法
26．三相電路功率的測量
27．RC網絡頻率特性和選頻特性的研究
28．二端口網絡的研究
29．單相鐵芯變壓器特性的測試
30．互感線圈電路的研究
31．單相電度表的校驗
32．負阻抗變換器實驗
33．回轉器特性測試
34．三相異步電動機的使用和起動
35．三相異步電動機繼電接觸控制基本電路
36．按鈕、接觸器復合聯鎖的控制電路
37．三相異步電動機時間繼電器控制Y-△起動控制實驗
……自由設計實驗項目
七、實驗臺元件配置清單（每臺）
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
0.5Ω |
1 |
2W |
|
電 阻 |
1Ω |
1 |
2W |
|
電 阻 |
2Ω |
1 |
2W |
|
電 阻 |
12Ω |
2 |
2W |
|
電 阻 |
100Ω |
3 |
2W |
|
電 阻 |
160Ω |
1 |
2W |
|
電 阻 |
200Ω |
2 |
1W |
|
電 阻 |
300Ω |
1 |
1W |
|
電 阻 |
330Ω |
1 |
1/8W |
|
電 阻 |
400Ω |
1 |
1/8W |
|
電 阻 |
510Ω |
3 |
1/8W |
|
電 阻 |
620Ω |
1 |
1/8W |
|
電 阻 |
680Ω |
2 |
1/8W |
|
電 阻 |
800Ω |
1 |
1/8W |
|
電 阻 |
820Ω |
1 |
1/8W |
|
電 阻 |
1K |
2 |
1/8W |
|
電 阻 |
1.2K |
1 |
1/8W |
|
電 阻 |
1.3K |
1 |
1/8W |
|
電 阻 |
2K |
2 |
1/8W |
|
電 阻 |
5.1K |
1 |
8W |
|
電 阻 |
10K |
1 |
1/8W |
|
電 阻 |
10K |
1 |
8W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
3W |
|
電 位 器 |
100K |
1 |
1/2W |
|
瓷片電容 |
5300P |
1 |
63V |
|
瓷片電容 |
0.1uF |
1 |
250V |
|
瓷片電容 |
0.22uF |
2 |
250V |
|
瓷片電容 |
0.47uF |
1 |
250V |
|
瓷片電容 |
1uF |
1 |
250V |
|
瓷片電容 |
2uF |
3 |
250V |
|
電 感 |
10mH |
1 |
|
|
電 感 |
100mH |
1 |
|
|
指示燈 |
6.3V/100mA |
1 |
|
|
二 極 管 |
4007 |
1 |
|
|
穩 壓 二 極 管 |
2CW54 |
1 |
|
|
開 關 |
|
5只 |
|
|
電流插座 |
|
6只 |
|
|
互感線圈 |
|
1套 |
|
|
鐵棒 |
|
1根 |
|
|
磁鐵 |
|
1條 |
|
|
三 極 管 |
3DG12 |
1只 |
|
|
整 流 橋 |
5A |
1只 |
|
|
變壓器 |
220V/110V+36V |
1只 |
100VA |
|
直流電表 |
1000uA |
1只 |
|
|
直流電表 |
25mA |
1只 |
|
|
直流電表 |
±100uA |
1只 |
|
|
繼電控制實驗箱一 |
SG01 |
1 |
|
|
繼電控制實驗箱二 |
SG02 |
1 |
|
|
繼電控制實驗箱三 |
SG03 |
1 |
|
|
繼電控制實驗箱四 |
SG04 |
1 |
|
|
集成座 |
14腳 |
1只 |
|
|
運放 |
741 |
1只 |
|
|
458 |
1只 |
|
|
三相負載 |
SG05 |
1 |
|
|
三相電動機 |
180W |
1只 |
|
|
工 具 |
|
萬 用 表 |
MF47 |
1只 |
|
|
數字萬用表 |
DT890B+ |
1只 |
|
|
電 烙 鐵 |
|
2只 |
|
|
烙 鐵 架 |
|
2只 |
|
|
剝 線 鉗 |
|
1把 |
|
|
尖 嘴 鉗 |
|
1把 |
|
|
螺 絲 刀 |
|
3把 |
|
|
其 他 |
|
實驗臺 |
|
1臺 |
|
|
實驗桌 |
|
1張 |
|
|
學生凳 |
|
2張 |
|
|
膠 布 |
|
1塊 |
|
