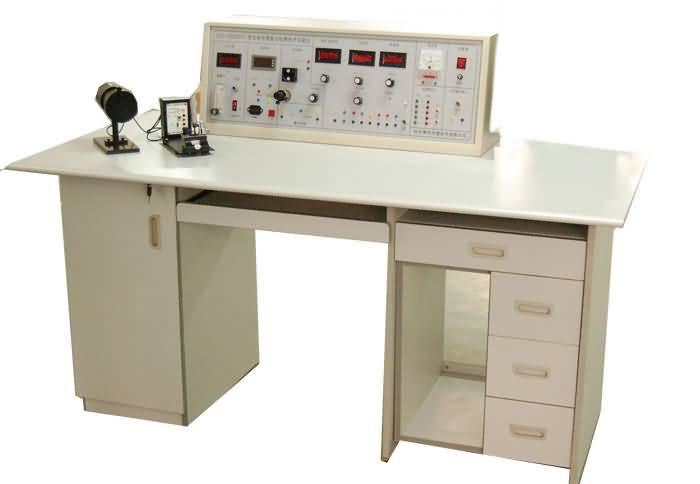

光電傳感器實驗儀主要有三部分組成：主控臺、傳感器、實驗模塊、數據采集卡及處理軟件、實驗桌等六部分組成。
一、主控臺部分：
提供高穩定的±15V、+5V、±2V～±10V可調三種直流穩壓電源，交流3V電源；主控臺面板上裝有數顯電壓、頻率、轉速、壓力、照度、電流表；0～20kpa可調氣壓源；轉速調節，整形電路；高精度溫度控制儀表；照度調節輸出；電源故障報警指示，RS232計算機串行接口；浮球流量計;
二、傳感器及實驗模塊配置：
(1)cds光敏電阻(T／S)。
(2)Si光敏二極管(T／S)。
(3)Si光敏三極管(T／S)。
(4)Si光電池(T／S)。
(5)熱釋電遠紅外傳感器(T／S)。
(6)光電耦合器件(T／S)。
(7)反射式光電開關(T)o
(8)主動式光電開關(T)o
(9)丫型多模光纖傳感器探頭(T)。
(10)OFD光纖位移傳感器(T／S)。
(11)PSD光電位置傳感器(T／S)。
(12)GS光柵位移演示器((T)。
(13)CCD圖像傳感器(T／S)。
(14)CM紅外夜視測量儀(T／S)。
(15)光纖壓力傳感器(T／S)。
(16)光纖溫度傳感器(T／S)。
(17)光電調制／解調實驗模塊(T／S)
(18)光功率實驗模塊(T／S)
(19)半導體激光器
(20)紅外監視報警實驗模塊(T／S)
(21)光電特性/應用實驗模塊(T／S)
T---傳感器。S---實驗模塊。
1---10項為基本配置。
11---20項為可選擴展配置。
三、數據采集卡及處理軟件
數據采集卡采用12位A/D轉換、采樣速度100000點/秒，采樣速度可以選擇，既可單步采樣亦能連續采樣。標準RS-232接口，處理軟件具有良好的計算機顯示界面，可以進行實驗項目的選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等功能。
四、主要技術參數、性能
①光敏電阻： 暗阻：≥2MΩ 亮阻：≤1KΩ
響應時間：40ms(上升)，下降(100ms)
功耗：30mw(max)
峰值波長；0.56±0.03um
光譜響應范圍；0.4~0．7um
②光敏二極管
光譜范圍：0.4—1.1um
峰值波長：0．85um
響應時間：10-9(S)
暗電流：<0．1uA
③光敏三極管
光譜范圍：0.4-1.1um
響應時間<10-5S
峰值波長：0．85
④硅光電池
開路電壓：≥200mV
短路電流：1-4mA
有效面積：2.5X5mm2
光譜范圍：0.4-1.1um
峰值波長：0.8-0.9um
響應時間：10-3—10-6S
⑤熱釋電紅外傳感器
靈敏度：300V／W(500K、10Hz、1Hz)
響應波長：1-15um
視角；70
供電：5-15VDC
⑥PSD位置傳感器
尺寸；10mm×1線陣元件
激光光源：≤1W
測量系統：0-15mm千分表
輸出：0±5V
⑦CCD圖像傳惑器
彩色面陣CCD
PC：USB接口(配處理軟件)
⑧光電耦合器件
BVCEO=30V、VCE(sat)=0.3V、If=10mA
⑨光纖位移傳感器
注：①因器件的生產商不同，技術參數可能有一定誤差。
②實驗中的電路參數選擇和實驗步驟僅供參考
光纖類型；多模
探頭光路分布：半圓
形狀：Y型
⑩光電斷續器
類型：紅外， TTL電平
測量距離：5mm
*⑾光柵位移傳感器
類型：莫爾條紋位移，工業級 量程：0—100mm
處理器：計數／分頻／顯示 分辯率：0．001um
注：有“*”的為選做實驗
