一、產品概述

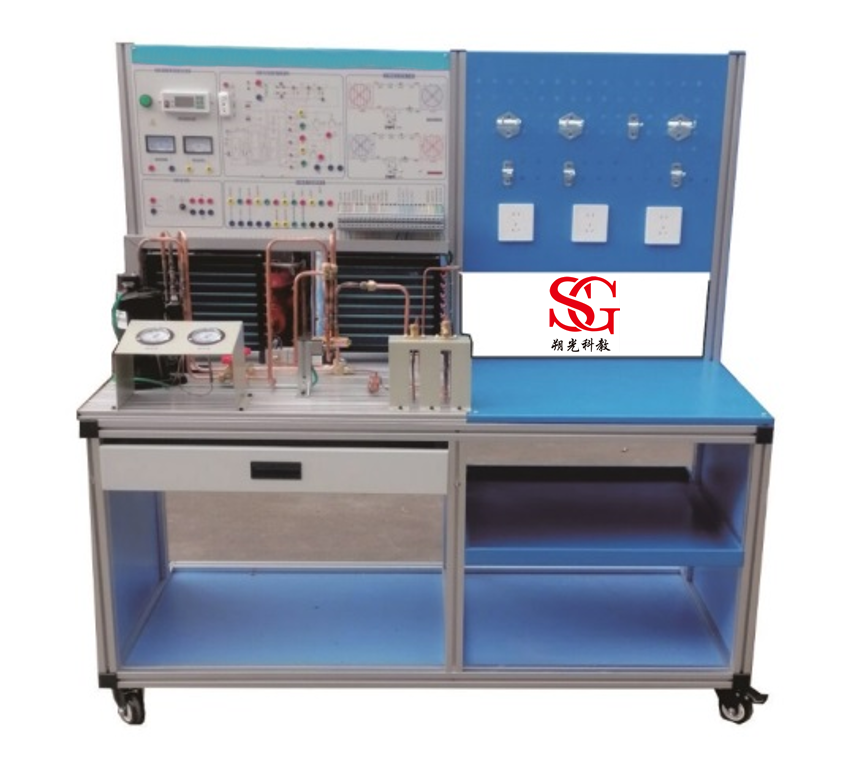

   制冷技能操作裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業制冷維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。

二、技術指標
1、輸入電源：?jiǎn)蜗嗳�線   AC220V±10%  50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、制冷劑：空調部分R22
5、外形尺寸（大約）1500mm×750mm×1650mm
6、安全保護：具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
7、環保等級  材料選用符合國家相關環保標

三、功能特點、
1、制冷技能操作裝置直觀展示了空調的系統結構、工作原理。該裝置集制冷空調系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體，管道制作，焊接等、包含了制冷系統維修的全部步驟。
2、制冷技能操作裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測量端子以及各路的輸出連接端子。
3、電子線路圖：真實為空調電器控制線路圖，展現了空用空調的全部電路原理，電阻，電容分布，繼電器控制輸出主要端子。
4、可清楚的看到制冷系統結構 及主要部件的實物，系統還配置有電壓表、交流電流表、壓力表、信號指示燈等， 使整個空調系統系統的實時工作狀態一目了然。

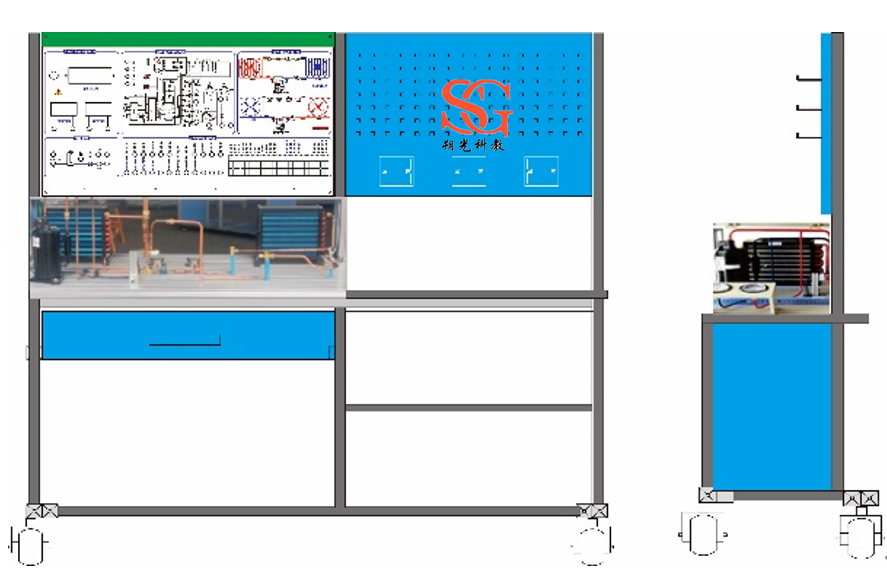

5、在制冷技能操作裝置實訓臺方面進行了3030鋁材與板金全新搭配設計,采用3030鋁型材拼裝成， 實訓桌子采用L型框架設計。
*1）L面左邊為制冷電氣原理控制掛箱，右上邊為工具掛架，掛架開孔為標準式電工開口18MM，孔距28MM。可以放置標準的各種型號掛鉤。以便放置制冷工具如：加力表。下層安裝有電源插座等。
*2）桌面左邊安裝有：制冷壓縮機、冷凝器、過濾器、三通閥、蒸發器，節流裝置組成的制冷管道系統。
*3）桌面右邊為工具操作臺，3MM鋼板可在上面制作制冷管件，焊接管銅管、抽真空等。
*4），左邊為制冷電氣原理控制掛箱，連接端子上有數字標號，簡單方便，普通學者也可以連接。
*5、右邊冰箱采用模塊化設計，2080鋁材底座，可以移動。

四、主要組成
系統主機包括：實訓平臺，熱泵空調電氣模塊、冰箱電氣模塊、電源模塊、熱泵空調制冷單元、移動冰箱制冷單元等6部分組成
1、在實訓臺方面進行了3030鋁材與板金全新搭配設計,采用3030鋁型材拼裝成， 實訓桌子采用L型框架設計。
*1）L面左邊為制冷電氣原理控制掛箱，右上邊為工具掛架，掛架開孔為標準式電工開口18MM，孔距28MM。可以放置標準的各種型號掛鉤。以便放置制冷工具如：加力表。下層安裝有電源插座等。
*2）桌面左邊安裝有：制冷壓縮機、冷凝器、過濾器、三通閥、蒸發器，節流裝置組成的制冷管道系統。
*3）桌面右邊為工具操作臺，3MM鋼板可在上面制作制冷管件，焊接管銅管、抽真空等。
*4），左邊為制冷電氣原理控制掛箱，連接端子上有數字標號，簡單方便，普通學者也可以連接。
*5、右邊冰箱采用模塊化設計，2080鋁材底座，可以移動。
2、熱泵型家用空調制冷系統:
包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡、低壓表、高壓表等。
*3、家用冰箱冷系統:
包括壓縮機、蒸發器、冷凝器、過濾器、毛細管、視液鏡、低壓表、高壓表等。冰箱采用模塊化設計，2080鋁材底座，可以移動高溫焊接不會變形。本實驗手工制冷管道制作、彎管，焊接、在冰箱上完成。做空調實訓時放在儲物柜上，
4、熱泵空調電氣模塊：
面板上噴繪有空調電器控制線路圖，展現了空用空調的全部電路原理，電阻，電容分布，繼電器控制輸出主要端子。測試點，接線標志
5、冰箱電氣模塊：
面板上噴繪有空調電器控制線路圖，展現了空用空調的全部電路原理，電阻，電容分布，繼電器控制輸出主要端子。測試點，接線標志
6、主電源模塊：多功能表，同時顯示電流、電壓提供一個電壓表250V、電流表10A，功率表一個5KW
7、電氣連接：整機電氣出廠出廠已經連接好，只要打開電源開關就行
8、★配套制冷制熱技術多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★1、提供開發單位“制冷制熱技術多媒體課件教學系統”著作權證書復印件加蓋單位公章；
★2、提供開發單位“授權書”原件并蓋公章；
★3、為了教學的統一性要求制冷制熱技術多媒體課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
001-緒論
002-單級蒸氣壓縮式制冷的工作原理
003-單級蒸氣壓縮式制冷理論循環
004-帶有液體過冷制冷循環
005-帶有蒸氣過熱制冷循環
006-回?zé)嵫�環
007-單級蒸氣壓縮式制冷實際壓縮過程
008-單級蒸氣壓縮式制冷實際循環
009-單級蒸氣壓縮式制冷性能影響
010-制冷劑
011-載冷劑
012-活塞式制冷壓縮機性能
013-活塞式制冷壓縮機結構
014-螺桿式制冷壓縮機
015-回轉式和離心式制冷壓縮機
016-冷凝器
017-蒸發器
018-節流機構
019-制冷系統輔助設備12
020-制冷系統輔助設備34
021-蒸氣壓縮式制冷系統及設備
022-供液方式
023-制冷管道
024-制冷系統組成
025-制冷機組1
026-制冷機組2
027-空調用制冷站1
028-空調用制冷站2
029-冷卻水系統
030-冷卻水系統2
031-冷凍水系統1
032-冷凍水系統2
033-雙級蒸氣壓縮式制冷1
034-雙級蒸氣壓縮式制冷2
035-雙級蒸氣壓縮式制冷3
036-復疊式蒸氣壓縮制冷
037-吸收式制冷
038-吸收式制冷原理1
039-吸收式制冷原理2
040-單效吸收式制冷1
041-單效吸收式制冷2
042-雙效吸收式制冷1
043-雙效吸收式制冷2

五、項目實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、制冷系統管路的組裝能力
4、制冷管道系統的制作
5、制冷系統的保壓、檢漏與制冷劑加充能力
6、空調控制電路的電氣連接與調試能力
7、冰箱控制電路的電氣連接與調試能力

六、制冷技能操作裝置配置清單

序號	設備名稱	單位	數量	備注
空調
1	可移動式平臺	套	1	不銹鋼+鋁材搭配，含操作平臺，工具操作臺，
2	空調電氣控制掛箱	塊	1
3	1P壓縮機	套	1
4	四通閥	套	1	三花
5	液視鏡	套	1
6	1/4過濾器	套	1
7	2*4冷凝器	套	1
8	2*4蒸發器	套	1
9	調速風機	套	1
10	45W鋁電機	套	1
11	200MM風網	套	2
12	200MM鋁風葉	套	2
13	3/8空調閥	套	1
14	1/4空調閥	套	1
15	毛細管	套	1
18	電容15UF	套	1
冰箱
1	冰箱電氣控制掛箱	塊	1
2	冰箱壓縮機	套	1	80W
3	蒸發器		1
4	液視鏡	套	1
5	1/4過濾器	套	1
6	冷凝器	套	1
7	毛細管	套	1
工具
1	2L焊炬	套	1	氧氣瓶，煤氣瓶，焊槍，氣管
2	真空泵	套	1	單級真空
3	轉換接頭	套	1	公制轉英制、英制轉公制
4	536雙表充注閥組	套	1	配，紅黃藍三色加液管三根
5	CT808F偏心擴口器	套	1	擴管范圍：6-19公英制銅管，含量割刀，倒角器
6	活動扳手	套	1
7	工具掛架	套	5	15MM
教學資源
8	制冷制熱技術多媒體課件教學系統	套	1	制冷制熱技術多媒體課件教學系統
