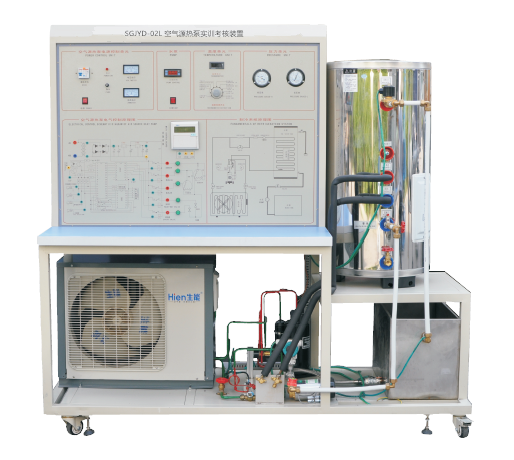

SGJYD-02L 空氣源熱泵實訓考核裝置
一、概述
SGJYD-02L空氣源熱泵熱機實訓考核裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷制熱技術、熱泵技術教學實訓實驗訓練裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用
二、技術性能
1.輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃， 相對濕度＜85%(25℃)， 海拔＜4000m
3.裝置容量：小于等于1.5kVA
4.制冷劑：R22
5.制熱量：3kW
6.重 量：200kg
7.外形尺寸（大約）：180cm×73cm×164cm
8.安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
9.額定出水溫度約55℃
10.名義產水量約75L/h
11.額定制熱量約3600W測試工況：干球溫度20℃，濕球溫度15℃，初始溫度15℃，終止溫度55℃的情況下測試的。
三、裝置特點
1、系統機組配備高低壓保護系統、過載保護、缺相保護、化霜功能等多重保護，確保系統安全、可靠、穩定的運行，不影響教學課程。
2、整機系統采用全自動智能化控制，操作方便，水溫、水位、開、關、時間均可以由用戶自由設定，整機采用斷電自動記憶功能，不用每次重復操作，方便實用。
3、本實驗裝置采用世界頂級壓縮機，優質銅件鍛造的熱交換器，熱交換效率高，安全可靠。水箱采用先進的拉絲銀工藝，將時尚與頂級科技結合在一起，設備外觀美觀大方，水箱內膽采用304不銹鋼制造，經久耐用，不容易腐蝕、損壞。
4、系統采用工業用空氣源熱泵熱水機組，與工業實際設備相一致，讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型，耐受不同的實驗環境，長期有效的工作，不會生銹腐蝕。
5、整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，工藝系統真實完整,結構清晰、緊湊，充分滿足學生對實訓的要求。
6、實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然。
7、可模擬工業實際問題進行故障設置，學生根據工藝流程分析故障可能產生的原因，確定故障發生的范圍，并進行排故實訓。
8、設備管路：設備在原貌基礎面不改變其性能的情況下把原有制冷管路合理的整體移動到實驗臺加上，并加裝了，高低壓力保護器，工質液體可視鏡，管路上采用不同的顏色，高壓管為紅色，低壓管為藍色，
9、壓力保護設備：防止教學過程中學生加入的制冷劑過多，或者過少而引起的設備工作不正常
10.★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
11.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
四、實訓裝置的基本配置及功能
實訓裝置主要由控制屏、實訓桌、熱泵機組等組成。
1.實訓桌
實訓桌采用優質工業鋁型材組建而成，外形美觀、耐腐蝕、結構強度高。桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗臺采用優質雙層亞光密紋噴塑鈑金件；實訓桌還設有四個萬向輪，便于移動和固定。
2.控制屏
采用鐵質雙層亞光密紋噴塑結構，優質亞克力面板，面板上激光雕刻有熱泵機組系統工藝流程圖，工藝流程原理圖永不磨損，清晰、立體。面板上設有明確標識及相應指示燈，便于學生分析觀察。
3.電源控制部分
交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有三位半數字式交流電壓表和交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4.測量?jī)x表（1）數字式電壓表：0～250V（2）數字式電流表：0～10A（3）真空壓力表：-0.1～1.5Mpa
★5、嵌入式觸摸屏主機：系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)、曲線顯示：可顯示溫度實時曲線
4）、具有上位機調節和手動調節功能
5)、可自行制冷系統制冷劑流量設定最小開度。
*6）、可以設定過熱度、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7)、開度實時顯示：控制對象為最大 5000 開度設定。
8）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)、可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。
10)、手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
11）、顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
12）、4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）、F)、多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)、過冷/熱度控制范圍：2-15 攝氏度�？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
15)、手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)、手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
6、POR01模塊裝置
手機APP請掃描主機開機時顯示的軟件二維碼或APP”下載安裝后再添加設備進行操控使用�？梢暬渚W(wǎng)，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確�？刂瓢踩�。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
*4）屏幕翻轉功能：液晶可以四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
5）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
6）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
7）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
8）APP報表功能：可以提供日?qǐng)?bào)表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
9）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
10）TFT真彩屏IPS高清顯示，
11）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
12）電壓：支持電壓220V50HZ/380V50HZ.
*13）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2.5顯示。
*14）提供設以下安全報告截圖：A、電擊媓量和危險防護安全、B、SEVL電路、C受限制電源、D發熱要求、E異常工作和保護條件
五、實訓項目
1、熱泵機組系統的認識和了解
2、熱泵機組系統啟動、運行、調試、保護技術的實訓
3、熱泵機組運行工況和運行參數的檢測及分析
4、熱泵機組制熱量、性能系數的計算與分析
5、熱泵機組系統故障的設置和檢測
6、學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理?yè)?jù)運行據數據，制冷劑的比較）、組件計算 、組件效率的計算。
7、 學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
|
