一、概述
實訓組合電梯模型為了滿足廣大院校的電氣及工業自動化專業實訓要求。作為一種控制對象模型，采用了組合結構形式，具有功能實用，性能可靠等優點。可以滿足不同PLC控制器，單片機控制系統，ARM控制系統的控制需求。實訓組合電梯模型具有強大的組合功能可以自由將電梯機構、硬件電路組合成2-7層的電梯控制對象。甚至，將兩臺電梯組合成雙聯電梯，以及3臺以上的群控電梯。讓學生有一個從簡單到復雜的學習訓練過程。和滿足院校師生的軟件編程控制要求。作為一種控制對象，本電梯模型提供了標準的接線端口，學生可以按圖索驥，自由探索實驗。實訓組合電梯模型的硬件基本輸入點可達24點，基本輸出點可達30點。為輸入點及輸出點的邏輯對應關系的編程提供了廣闊的空間。轎廂的定位采用了一體化的光電碼盤技術，具有定位精確，結構簡單，原理性強。實訓組合電梯模型無論從電路到機構,從硬件到軟件,均采用了簡約的設計理念，實用可靠的原則。
本系列實訓組合電梯模型共為七層。配合不同的控制器，可以實現電梯的自動平層、自動開關門、順向響應轎內外呼梯信號等基本功能。它采用了直流減速電機進行轎廂的曳引拖動，及轎廂門開關。并具有極限到位保護硬件電路，防止程序錯誤對電機及其機構的損壞。以及調定直流電機的轉速滿足不同控制系統的需要。

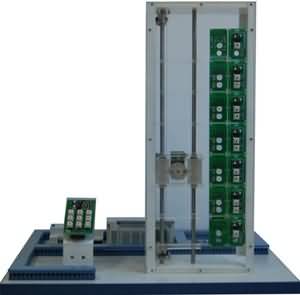

松下FP-X L60七層實訓組合電梯模型
主要技術參數：
1、 外形尺寸：800（長）×600（寬）× 800（高）
2、 凈重量：
3、 控制器型號：松下FP-X L60 PLC控制器（60點）
4、 拖動電機：DC：12V 減速電機
5、 電梯組合實驗層數：2-7層
三菱FX1N-60 +8E 七層實訓組合電梯模型
主要技術參數：
1、 外形尺寸：800（長）×600（寬）× 800（高）
2、 凈重量：
3、 控制器型號：三菱FX1N-60 PLC控制器（60點）及8輸出點擴展單元
4、 拖動電機：DC：12V 減速電機
5、 電梯組合實驗層數：2-7層（有到站提示，及報警輸出功能）
三菱FX1N-60 五層實訓組合電梯模型
主要技術參數：
1、 外形尺寸：800（長）×600（寬）× 800（高）
2、 凈重量：
3、 控制器型號：三菱FX1N-60 PLC控制器（60點）
4、 拖動電機：DC：12V 減速電機
5、 電梯組合實驗層數：2-5層（有到站提示，及報警輸出功能）
