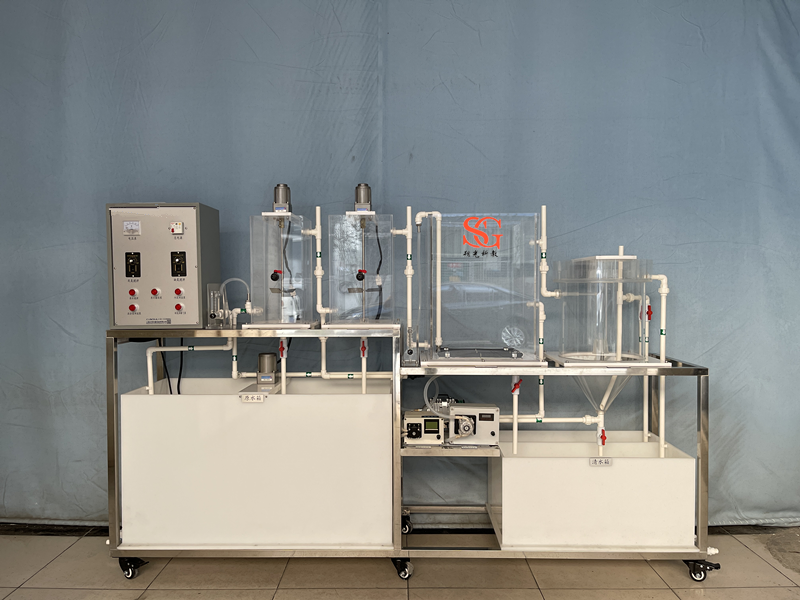

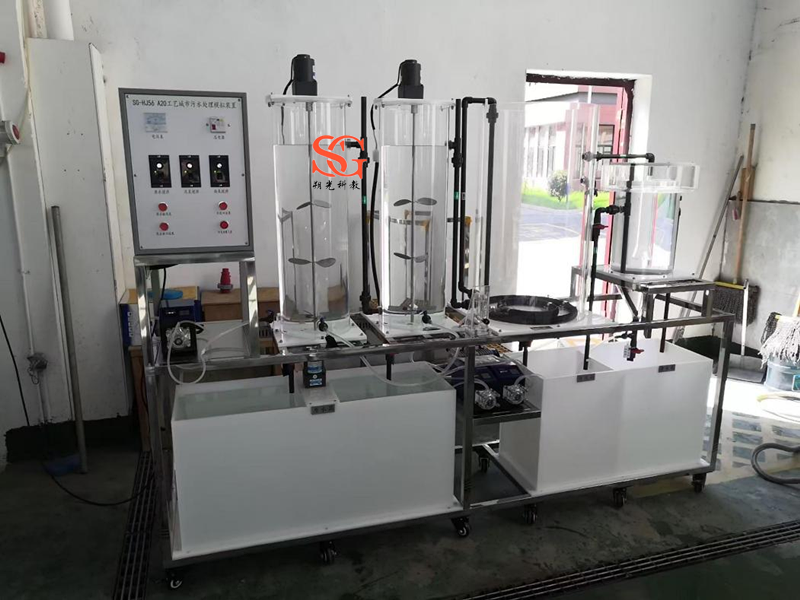

SG-HJ561 A2/O工藝城市污水處理模擬裝置
一.實驗?zāi)康?/strong>
本裝置是A2O工藝的教學演示和動態實驗設備。通過裝置實驗希望達到以下目的：
1.了解A2O工藝的組成，運行操作要點。
2.確定去除率高、能量省的運行參數，知道生產運行。
3.針對一些工業污染源對該工藝運行的沖擊，提出準確的判斷，避免造成較大的事故。
4.用設備培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平。
5.利用設備運輸方便的特點可以在擬建污水廠的現場，進行污水處理可行性的試驗。
二.技術指標
1.處理水量：15L/h。
2.工作電源：電壓AC220V±10%、50Hz，單相三線制，功率≤400w；安全保護：具有接地保護、漏電保護、過流保護。
3.電源線及控制線安裝：環保阻燃電氣配線槽，絕緣、防弧、阻燃自熄，布線整齊，尺寸30*30mm。
4.池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。
5.304不銹鋼臺面、不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6.裝置外形尺寸：2350mm×500mm×1610mm。
三.主要配置及參數
1.厭氧池：主體10mm厚透明有機玻璃，底板15mm厚有機玻璃板，有效容積15L。
2.缺氧池：主體10mm厚透明有機玻璃，底板15mm厚有機玻璃板，有效容積22.5L。
3.好氧池：主體10mm厚透明有機玻璃板，底板15mm厚有機玻璃板，有效容積60L。
4.二沉池：主體5mm厚透明有機玻璃管，有效容積30L。
5.攪拌裝置2套，含不銹鋼攪拌槳、調速電機：電壓220V、功率15W、帶調速器；分別為36K和20K。
6.水箱3個：白色10mm厚PP板，分別為原水箱、清水箱、污泥箱，水箱底板上安裝有放空閥，方便將水排凈。
7.攪拌裝置1套，含不銹鋼攪拌槳1個，定速電機1臺：電壓220V、功率25W、15K、90轉/min。
8.原水輸送泵1臺：電壓220V、功率55W、揚程3.0米、流量3000L/h。
9.曝氣泵1臺：電壓220V/50Hz,功率70W，排氣量90L/min，壓力＞0.035Mpa。
10.微孔納米曝氣管1套：φ16mm。
11.流量測量與調節：機玻璃面板式轉子流量計1臺、水、5~45LPH；有機玻璃面板式轉子流量計1個、氣體、0.1~1m3/h。
12.回流泵2臺：流量數顯和無極調速，具有定時定量輸送及回吸功能（防止滴漏），最大流量分別可達30L/h和70L/h，滿足回流比的要求。
13.透明硅膠管1批；管道、閥門、彎頭：UPVC。
14.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
|
