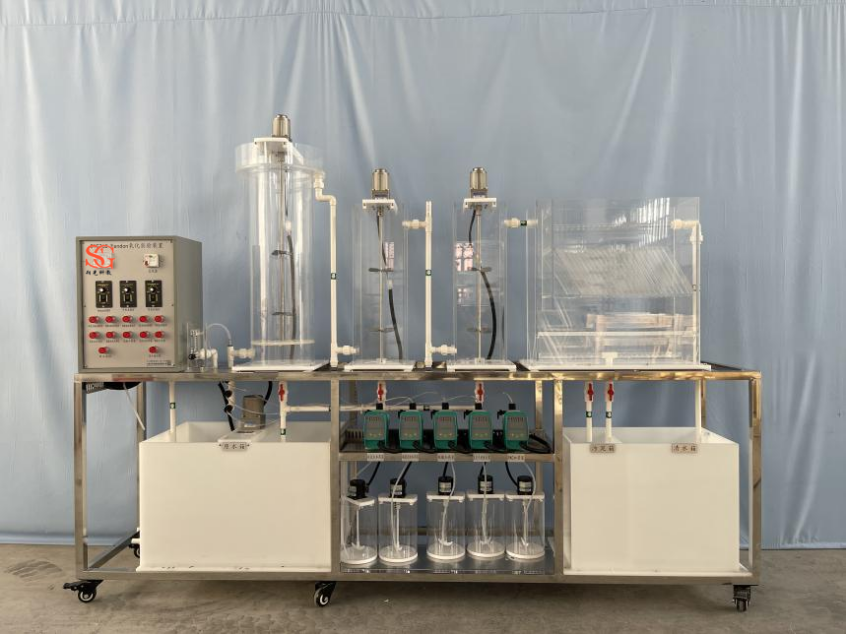

SG-HJ89 Fenton氧化法污水處理實驗裝置
一.實驗?zāi)康?/strong>
1.理解Fenton試劑催化氧化的機理及運行因素。
2.掌握運用正交方法進行多因素多水平實驗的設計。
3.對實驗結果進行直觀分析，確定因素的主次關系及格因素的最佳水平。
二.技術指標
1.處理水量：30L/h。
2.工作電源：電壓AC220V±10%、50Hz，單相三線制，功率≤3000w；安全保護：具有接地保護、漏電保護、過流保護。
3.線槽：用于電源線和控制線安裝，絕緣、防弧、阻燃自熄，尺寸30*30mm。
4.池體及配件標識牌（拉絲銀板），管路性質和水流箭頭標識，便于學生了解設備。
5.304不銹鋼臺面、不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。
6.裝置外形尺寸：2550mm×450mm×1800mm。
三.主要配置及參數
1.Fenton池1個：主體5mm厚透明有機玻璃管，底板15mm厚白色有機玻璃板，有效容積30L。
2.中和池1個：主體10mm厚透明有機玻璃板，底板15mm厚白色有機玻璃板，有效容積15L。
3.絮凝池1個：主體10mm厚透明有機玻璃板，底板15mm厚白色有機玻璃板，有效容積15L。
4.斜板沉淀池：主體10mm厚透明有機玻璃板，底板15mm厚白色有機玻璃板，有效容積60L。
5.原水箱、清水箱、污泥箱各1只：白色10mm厚PP板，原水箱尺寸980*400*400mm、清水箱尺寸405*400*400mm、污泥箱尺寸200*400*400mm，水箱底板上安裝有放空閥，方便將水排凈。
6.攪拌裝置1套，含不銹鋼攪拌槳1個，定速電機1臺：電壓220V、功率25W、15K、90轉/min。
7.原水輸送泵：電壓220V、功率55W、揚程3.0米、流量3000L/h。
8.流量測量與調節：有機玻璃面板式轉子流量計1個、水、量程5~45LPH。
9.攪拌裝置3套，含不銹鋼攪拌槳3個、調速電機3臺：電壓220V、功率15W、12.5K、帶調速器。
10.加藥計量泵5臺：電壓220V、功率30W、最大流量2L/h、壓力7Bar、吸程2米。
11.溶藥槽5個：主體5mm厚透明有機玻璃材質，底板10mm厚透明有機玻璃板，φ150*200mm。
12.加藥攪拌裝置5套，含四氟攪拌槳5套、電機5臺：電壓220V、功率14W、轉速80轉/min。
13.透明硅膠管1批；管道、閥門、彎頭：UPVC化工。
14.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；電壓表；正泰電器：帶燈自鎖按鈕開關、漏電保護空氣開關等組成。
|
