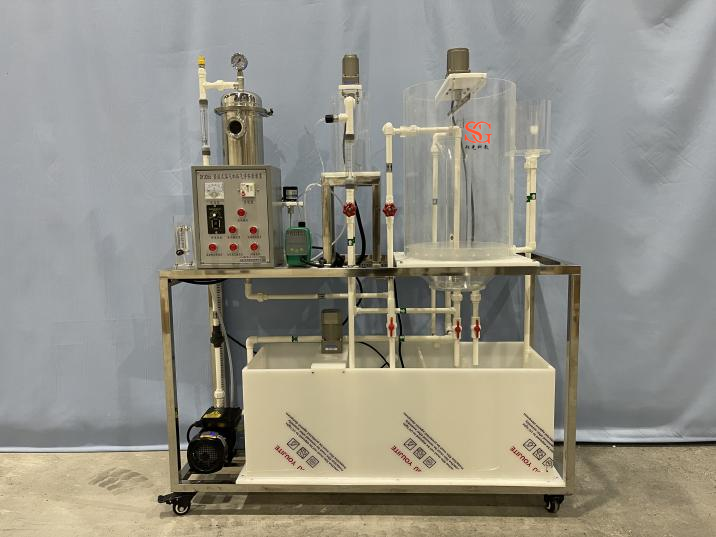

SG-HJ101豎流式圓形溶氣加壓氣浮實驗裝置
一.實驗?zāi)康?/strong>
1.確定氣浮處理系統的設計運行參數
2.深化對豎流式加壓溶氣氣浮系統及其各部分的組成，運行過程及其操作和控制要點，溶氣水釋放的表現特征及浮渣的形成的理解。
3.加深對懸浮顆粒濃度、操作壓力、氣固比、釋氣量與澄清效果間的關系的理解。
二.技術指標
1.處理水量50L/h、水力停留時間0.5～2h。
2.溶氣系統：氣泡顆粒大小直徑為20-30微米，含氣體積比≥3%，釋氣量與飽和值之比＞0.9。
3.處理效率：懸浮物去除率達95%以上。
4.工作電源：AC220V±10%、50Hz，單相三線制，功率900W，安全保護：具有接地保護、漏電保護、過流保護。
5.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
6.裝置外形尺寸：1500×450×1650mm。
三.主要配置及參數
1.豎流式圓形氣浮池1套：透明有機玻璃材質、壁厚7.5mm、Φ400×600mm。
2.原水箱、溶氣供水箱、浮渣箱和清水箱各1個：白色PP板、厚度10mm，水箱底板上安裝有放空閥，方便將水排凈。
3.攪拌電機1臺：功率25W、轉速90rpm、不銹鋼攪拌槳1套。
4.進水泵1臺（額定流量1m3/h，揚程15m,功率370W)、液體流量計1只。
5.自吸式氣液混合泵1臺：南方泵業20QY-1DS，流量1m3/h、揚程40m、轉速2900r/min、功率0.55KW。
6.壓力溶氣罐1套：Φ100×500mm、304不銹鋼材質、工作壓力0.2-0.5Mpa（可調）、容積8L。
7.不銹鋼材質溶氣釋放器1套、壓力表1只、安全閥1只。
8.帶攪拌裝置加藥罐1套（有機玻璃材質），加藥泵1臺：流量數顯和無極調速，具有定時定量輸送及回吸功能（防止滴漏），最大流量2.5L/H。
9.水量移位器1套。電動刮渣機1套：功率15W、轉速10rpm。
10.流量測量與調節：污水轉子流量計1個：量程10~100L/H；溶氣氣體流量計：：量程100~1000L/h；氣體轉子流量計1個：量程100~1000L/h。
11.304不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
12.電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
13.公元ERA配套連接管道和閥門、彎頭。
14.不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
|
