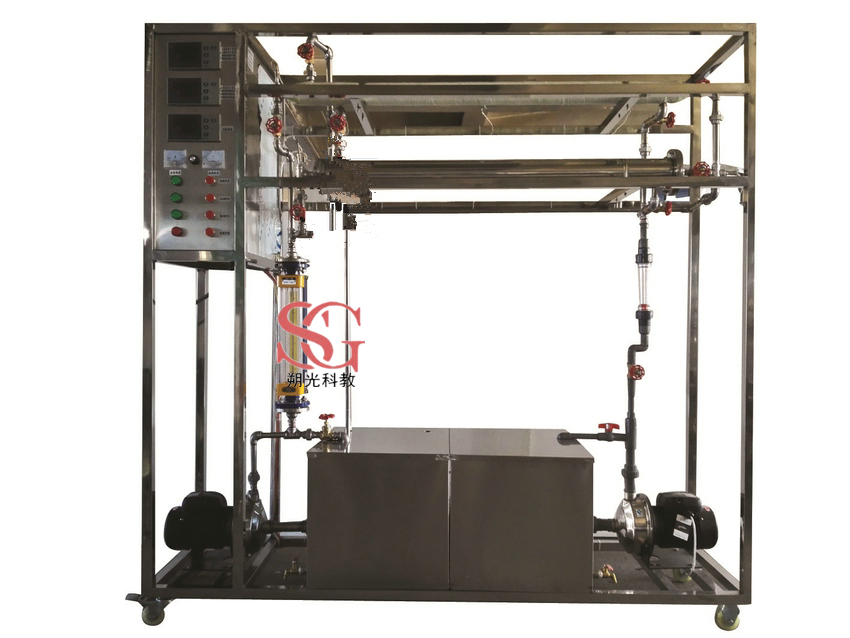

一、液-液換熱綜合實驗裝置特點：
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、本裝置選擇采用普通換熱器與列管換熱管，進行兩種換熱形式的效果對照，采用間壁式換熱方式進行換熱。
4、雙水泵主副回路設計，新鮮水補充與廢熱水循環設計，逆流并流換熱流程切換，更貼近工業應用實際。
5、采用多組加熱管預熱系統，加熱速度快而均勻，預熱器電壓調節，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。
6、冷熱水箱均有蓋密封，且配有水位高度顯示裝置以便于觀察水位變化，并具有上下水功能；冷水箱的水位能自動控制。
7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。
8、裝置設計可360度觀察，實現全方位教學與實驗。
二、液-液換熱綜合實驗裝置功能：
1、掌握套管對流傳熱系數的測定方法，加深對其概念和影響因素的理解，應用線性回歸法，確定關聯式中常數A、m的值。
2、掌握列管傳熱系數Ko的測定方法。
三、設計參數：
1、液體流量：0.16-1.6m3/h，溫度：常溫-60℃、常壓操作。
2、雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。
3、對流傳熱系數αi：500-1500W/m2·℃。
4、水：裝置自帶304不銹鋼加熱釜，連接自來水，需要上下水。
5、電：電壓AC380V，功率6.0KW，標準三相四線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
6、氣：空氣來自風機（自帶氣源）。
7、實驗物料：水，外配設備：無。
四、主要設備：
1、普通換熱器：直徑Φ25mm，管長1200mm。
2、列管換熱器：直徑Φ45mm，管長1200mm。
3、熱水泵：功率370W,最大流量3m3/h。
4、冷水泵：功率370W,最大流量3m3/h。
5、冷、熱水流量：玻璃轉子流量計160-1600L/h。
6、加熱水箱：304不銹鋼材質，容積80L,帶貯水排空底閥,配有液位顯示裝置，內置不銹鋼加熱器：加熱功率5.0KW。
7、冷水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，配有液位顯示裝置；并配有冷水箱入口浮球閥，以保證水箱水位恒定。
8、熱流體進出管：304不銹鋼材質，DN15，帶保溫層。
9、宇電AI704M多路數字溫度顯示儀。
10、宇電AI702M多路數字溫度顯示儀。
11、宇電AI518溫度控制儀（帶手動功能）。
12、K型熱電偶溫度傳感器7支。
13、正泰電器：接觸器、開關、漏電保護空氣開關。
14、304不銹鋼水箱、不銹鋼管路、管件及閥門。
15、304不銹鋼儀表柜：測控、電器設備在實驗架上。
16、304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
冷流體進出口溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
熱流體進出口溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
冷流體流量 |
轉子流量計 |
就地顯示 |
手動 |
|
熱流體流量 |
轉子流量計 |
就地顯示 |
手動 |
|
加熱水箱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固體調壓模塊 |
