裝置功能
1、掌握攪拌功率曲線的測定方法。

2、了解影響攪拌功率的因素及其關聯方法。

3、用羧甲基纖維素納（CMC）水溶液，測定液—液相攪拌功率曲線。

4、用 CMC 水溶液和空氣，測定氣—液相攪拌功率曲線。

設計參數
空氣流量： 0~160 L/h。

攪拌電壓：0—200V、轉速: 100--500 r/min。

操作壓力：常壓操作。溫度：常溫。

公用設施
水：無。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自壓縮機（自帶氣源）。

實驗物料：羧甲基纖維素納（CMC），外配設備：黏度儀（用戶自配）。

主要設備
1、不銹鋼攪拌器：功率: 200W 轉速:0-500 r/min。無級變速調節。

2、電壓傳感器：帶信號轉換模塊。

3、電流傳感器：帶信號轉換模塊。

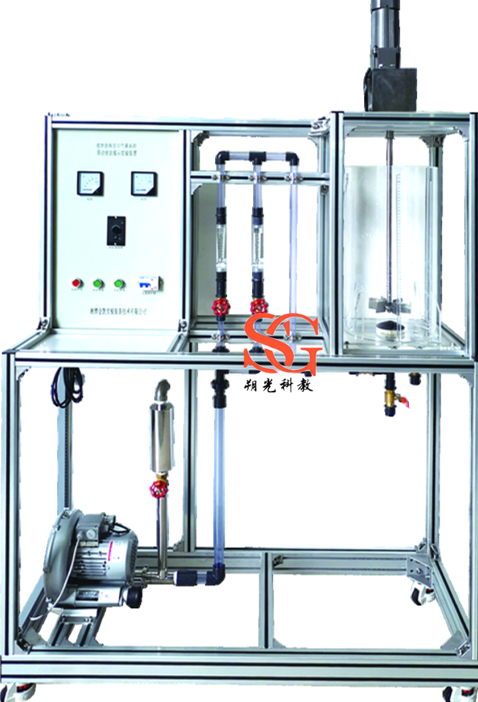

4、攪拌釜內徑φ285mm，優質透明有機玻璃材質。釜內裝有四塊擋板，攪拌槳采用六葉直葉式渦輪槳，槳下設有圓形氣體分布器。

5、氣體流量檢測：質量流量計，流量范圍0～200L/min，RS485通訊輸出。

6、無油靜音空氣壓縮機：壓力控制自啟動，功率1.1KW，排氣量140L/min，帶不銹鋼氣體分布器。

7、電器：接觸器、開關、漏電保護空氣開關。

8、管路：透明材質，壁厚≥2.5mm。

9、溫度傳感器：Pt100，顯示分度0.1℃。

10、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

11、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

12、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

13、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。

15、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。

測控組成	變量	檢測機構	顯示機構	執行機構
	液體溫度	Pt100鉑電阻	觸摸屏	無
	電壓	數字電壓表	觸摸屏	無
	電流	數字電流表	觸摸屏	無
	空氣流量	質量流量計	觸摸屏	手動閥控
	電機轉速	轉速表	觸摸屏	調速器
