SG-8641C現代通信技術實驗平臺（通原、光纖、移動）

一、產品簡介：
SG-8641C通信原理、光纖、移動三合一實驗箱是針對電子和通信工程類專業學生，系統完成《通信原理》《光纖通信》《移動通信》等現代通信技術相關課程實驗專門研制的實驗平臺。

該實驗平臺最大的特點是系統性強，它真實再現了：信源的模數轉換、模擬調制、信道仿真、模擬解調、信宿的數模轉換的頻帶傳輸過程；光纖傳輸、幀同步位同步、糾錯譯碼、解復接、信宿的數模轉換的基帶傳輸過程；信源、信源編碼、碼分復用、傳輸、碼分解復用、信源譯碼、信宿的移動傳輸過程；

實驗平臺全部采用模塊化結構，各模塊既能完成完整通信系統中對應單元部分實驗，又能由學生用單元模塊構建一個完整通信系統進行系統實驗，從而有助于學生理解通信系統中各要素的作用；實驗平臺把通信系統中涉及的基本電路、終端編譯碼、調制解調、信道傳輸?shù)戎匾�的理論安排了相�?yīng)的實驗內容；實驗平臺既有基礎性實驗，又有采用新技術新器件（FPGA、DSP）等提高型實驗，從而完成一個理論驗證性、綜合性、二次開發性，由低向高的系統學習過程。通過這些實驗?zāi)軌虼龠M(jìn)學生對《通信原理》《移動通信》《光纖通信》課程內容的理解、掌握，并使學生對通信系統、當今新技術、工程實現有一個較全面的了解。系統采用“主板+實驗?zāi)�塊”相結合的靈活結構，便于學校選擇、定制、增加功能、硬件升級。

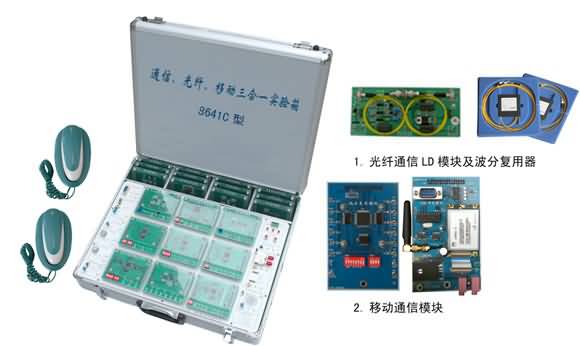

二、產品圖片


三、技術特點
1、采用了“底板+實驗?zāi)�塊”的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信系統實驗。
2、實驗?zāi)�塊的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。
4、每個實驗?zāi)�塊都采用有機玻璃覆蓋保護，方便實驗室管理。
5、實驗中的重要參數都可以調節或設置，方便實驗者分析對比。
6、可完成單元、系統實驗幾十項，涵蓋了終端編譯碼、線路編譯碼、調制解調、光纖、移動等方面的內容。
7、內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、兩個收發一體光端機信道、音頻功放等功能模塊，詳細見“系統組成” 項。
8、內置4組穩壓電源，全部具有短路軟截至保護自動恢復功能，并提供電源輸出接口。
9、系統涉及了計算機通信、MS51、DSP、CPLD等多種技術，并留有開發接口，二次開發性強。

四、系統組成
本系統由1個底板和24個功能模塊組成，詳細參數見下表：
底板功能模塊：

模擬信號源	非同步正弦波	頻率0.3～10KHZ連續可調，幅度0～10V連續可調。
	非同步三角波
	非同步方波
	同步正弦波	頻率2KHZ，幅度0～10V連續可調。
電話接口	2路電話	二四線轉換，提供發送輸出、接收輸入的連接接口    （用于二次開發）
抽樣脈沖	同步矩形脈沖	頻率8KHZ
	非同步矩形脈沖	頻率2～35KHZ連續可調
計算機接口	RS232	提供發送輸出、接收輸入的連接接口
電源		提供-12V、+12V、+5V、-5V等系統電源，另提供輸出接口
實際通信信道	同軸電纜	1310nm、1550nm一體化光端機，此部分選配
	光纖通信
音頻終端	終端濾波放大器	提供多組濾波器、音頻功放、喇叭
眼圖觀測		可觀測噪聲、串?dāng)_、理想眼圖
實驗?zāi)�塊接口		可同時安放9個實驗?zāi)�塊，完成單元、系統性實驗
數字信號源	15位m序列	頻率2KHZ、32KHZ可設置，另可根據用戶要求配置
	127位m序列
	手工設置序列，全1、全0，其它

實驗功能模塊：

1	時鐘與基帶數據發生模塊	提供系統時鐘和各類數字信號源
2	PAM脈沖幅度調制模塊	完成抽樣定理、PAM調制、傳輸模擬實驗
3	PCM/ADPCM編譯碼模塊	完成PCM、ADPCM編譯碼單元實驗
4	CVSD增量調制編譯碼模塊	完成CVSD編譯碼單元實驗
5	AMI   /HDB3編譯碼模塊	完成AMI /HDB3編譯碼單元實驗
6	線路成形	完成線路成形與頻分復用實驗
7	數字頻率合成模塊	完成壓控振蕩器、頻率合成實驗
8	FSK(MSK)調制模塊	完成MSK、FSK調制實驗
9	FSK(MSK)解調模塊	完成MSK、FSK解調實驗
10	BPSK(DPSK)調制模塊	完成BPSK、DPSK調制實驗
11	BPSK(DPSK)解調模塊	完成BPSK、DPSK解調實驗
12	噪聲模塊	提供白噪聲
13	復接/解復接、同步提取模塊	完成多種數據的復接、解復接、同步提取實驗
14	卷積、漢明、交織、循環編碼模塊	完成卷積、漢明、交織、循環編碼實驗，多種碼型變換
15	卷積、漢明、交織、循環傳輸模塊	信道仿真
16	卷積、漢明、交織、循環譯碼模塊	完成卷積、漢明、交織、循環譯碼實驗，
17	軟件無線電-調制模塊	完成PSK調制；FSK調制；MSK調制；QPSK調制；OQPSK調制；CDMA編碼和多種模擬調制
18	軟件無線電-解調模塊	PSK解調；FSK解調；MSK解調；QPSK解調等；   OQPSK調制；CDMA譯碼
19	移動線路均衡模塊	完成移動信道均衡實驗
20	移動碼分復用與解復用模塊	完成PN碼、Gold碼、WALSH碼自相關性、互相關性研究，碼分復用與解復用等實驗；
21	GSM/GPRS虛擬手機設計模塊	完成與共網手機的呼叫通話、短信收發、網絡數據收發、AT命令、虛擬手機各種功能設計、分布式溫度采集等開發性實驗；
	移動的信源、信源編譯碼、各種調制解調模塊同通原模塊
22	光纖碼型變換模塊	各種碼型轉換實驗
23	光端機性能測試模塊	完成光端機PI曲線、光發射功率、光接收發靈敏度、LD偏置、PAC自動控制等測試實驗及模擬信號光傳輸實驗、
24	數字光端機模塊	數字光端機接口實驗、通信系統綜合實驗
	波分復用解復用模塊	完成光復用傳輸實驗

五、實驗類型
A.通信原理部分
撥碼器開關設置一覽表
第一部分 基礎實驗
實驗1 555自激多諧振蕩器實驗
實驗2 模擬信號源實驗
實驗3 CPLD可編程邏輯器件實驗
實驗4 接收濾波放大器實驗
實驗5 計算機串口實驗
實驗6 數字光纖通信實驗

第二部分 原理實驗
實驗1 抽樣定理及其應用實驗
實驗2 PCM編譯碼系統實驗
實驗3 ADPCM編譯碼系統實驗
實驗4 CVSD編譯碼系統實驗
實驗5 FSK（ASK）調制解調實驗
實驗6 相位鍵控調制解調實驗
實驗7 數字同步技術實驗
實驗8 眼圖觀察測量實驗
實驗9 數字頻率合成實驗
實驗10 卷積編譯碼及糾錯能力驗證實驗
實驗11 漢明碼編譯碼及糾錯能力驗證實驗
實驗12 漢明、交織碼編譯碼及糾錯能力驗證實驗
實驗13 循環碼編譯碼及糾錯能力驗證實驗
實驗14 軟件無線電技術實驗之一（FSK調制解調）
實驗15 軟件無線電技術實驗之二（BPSK調制解調）
實驗16 軟件無線電技術實驗之三（QPSK調制解調）
實驗17 軟件無線電技術實驗之四（OQPSK調制解調）
實驗18 軟件無線電技術實驗之五（MSK調制解調）
實驗19 軟件無線電技術實驗之六 （直接序列擴頻DS編解碼）
實驗20 軟件無線電技術實驗之七（AM調制）
實驗21 軟件無線電技術實驗之八（DSB調制）
實驗22 軟件無線電技術實驗之九（SSB調制）
實驗23 基帶信號的常見碼型變換實驗
實驗24 AMI/HDB3編譯碼實驗

第三部分 綜合實驗
實驗1 PCM、HDB3傳輸系統實驗
實驗2 PCM、漢明碼傳輸系統實驗
實驗3 PCM、漢明、交織碼傳輸系統實驗
實驗4 CVSD、漢明碼傳輸系統實驗
實驗5 CVSD、漢明、交織碼傳輸系統實驗
實驗6 時分復接/解復接系統實驗
實驗7 CVSD、PSK傳輸系統實驗
實驗8 通信信道誤碼測試實驗

第四部分 開發實驗
實驗1 M序列產生實驗
實驗2 PCM時序控制實驗
實驗3 CMI編譯碼實現實驗
實驗4 絕對/相對碼轉換實驗
實驗5 FSK系統建模與設計（VHDL）實驗
實驗6 PC機數據、PSK傳輸系統實驗
實驗7 PC機數據、FSK傳輸系統實驗
實驗 8 碼型變換、基帶編碼開發實驗

B．光纖實驗
第1章 光纖通信認知實驗
實驗1 光纖、光纜的識別實驗
實驗2 電光、光電轉換傳輸實驗
第2章 光發射端機指標測試實驗
實驗1 數字光發端機的平均光功率測量
實驗2 數字光發端機的消光比測量
實驗3 LD光源的P-I曲線繪制實驗
實驗4 自動光功率控制（APC）測試
第3章 常用光無源器件測試實驗
實驗1 光纖活動連接器
實驗2 光衰減器的性能指標測量
實驗3 光隔離器的性能指標測量
實驗4 波分復用器的性能指標測量
實驗5 光分路器的性能指標測量
第4章 光接收端機指標測試實驗
實驗1 數字光收端機的靈敏度測量
實驗2 數字光收端機的動態范圍測量
第5章 光傳輸線路編譯碼實驗
實驗1 CMI編譯碼原理及光傳輸實驗
實驗2 5B6B編碼原理及光傳輸實驗
實驗3 5B1P編碼原理及光傳輸實驗
實驗4 加擾、解擾原理及光傳輸實驗
實驗5 光纖信道眼圖觀察
第6章 光纖傳輸系統綜合實驗
實驗1 模擬/數字電話光纖傳輸系統實驗
實驗2 計算機數據光纖傳輸系統實驗
實驗3 數字時分復接系統光通信實驗
實驗4 E1數據光傳輸實驗

C．移動通信實驗
第一部分 基礎實驗
第1章 偽隨機序列產生實驗
實驗一 m序列碼產生及特性分析實驗
實驗二 GOLD序列碼產生及特性分析實驗
實驗三 WALSH碼產生及特性分析實驗
第2章 擴頻通信基礎實驗
實驗五 直接序列擴頻（DS）編解碼實驗
實驗六 跳頻（FH）通信實驗
實驗七 DS／CDMA碼分多址實驗
實驗八 BPSK調制解調實驗
實驗九 QPSK調制解調實驗
實驗十 OQPSK調制解調實驗
實驗十一 MSK調制解調實驗
第4章 無線信道實驗
實驗十二 分組碼+交織的編碼和解碼
實驗十三 循環碼的編碼和解碼
實驗十四 卷積碼的編碼和解碼
實驗十五 加性高斯白噪聲信道的統計特性
實驗十六 瑞麗衰減信道特性
實驗十七 萊斯衰減信道特性
實驗十八 二徑衰落信道特性

第二部分 系統與開發性實驗
實驗一 PN碼、GOLD碼、WALSH碼自相關性互相關性與碼分復用的關系實驗
實驗二 碼分復用與解復用系統實驗
實驗三 移動終端開機入網信令和關機信令分折實驗
實驗四 GSM模塊配置實驗
實驗五 GSM設備短信收發實驗
實驗六 GSM設備呼叫通話實驗
實驗七 GPRS數據收發實驗
實驗八 虛擬手機設計開發實驗
實驗九 基于公網的分布式溫度采集與接收開發實驗
