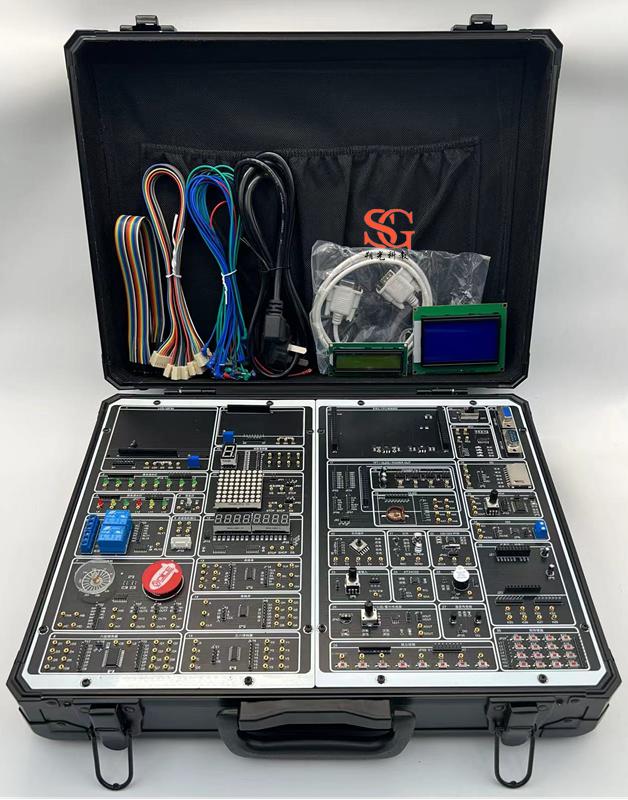

SG-STM32嵌入式ARM實驗箱
一、概述
SG-STM32嵌入式單片機實驗箱，從單片機實驗教學的特點出發，基礎功能實驗電路采用一體化設計方式，創新拓展型實驗電路采用獨立模塊方式，需要時接入主板，既兼顧演示驗證性實驗、又考慮到綜合設計和創新研究性實驗的需要。主板上自帶CPU編程下載接口，是一款靈活性極強的集編程下載調試與一體的新型單片機實驗教學平臺，適合各層次學生進行單片機原理和應用方面的實驗和創新。系統采用模塊化、開放性設計，方便進行實驗教學、課程設計、畢業設計等，便于維護維修。
二、主要特點
1、開放接插式擴展設計
實訓裝置由功能底板加擴展核心板組成，功能底板主要為開發學習板基礎資源部分，擴展核心板為MCU單片機部分，通過將外部資源與核心電路分開設計、組合使用，可以使1套功能資源硬件部分為N多個擴展核心板共用，這種功能底板和核心板既可以分別單獨使用、也可以組合一起使用的開放接插模式，可以共享基礎資源功能，實現無窮盡的擴展。
2、支持多種芯片MCU
標配STM32單片機核心板，支持?jǐn)U展51、AVR、PIC、MSP430、STM32等各種核心板，從而實現對各種芯片的支持?jǐn)U展，最終實現支持常見主流各種芯片MCU達幾十種甚至數百種之多，而一般開發學習板僅能支持1、2種相近類型的芯片。
3、功能模塊獨立化設計
根據我們多年來的開發經驗以及現有各種開發學習板用戶的反饋建議，此款開發板采用新理念----各功能模塊完全獨立，互不干擾，減小初學者編程誤區。同時可加強初學者對主板硬件電路的認識，盡快熟悉硬件電路，快速入門。在一般開發學習板中不能同時使用的硬件資源，這里可以合理分配IO后共用，增加了模塊間組合的靈活性。
4、支持多種功能模塊的擴展
功能模塊擴展接口，可擴展我公司提供的多種創新模塊，如傾斜檢測傳感器模塊、凝露檢測傳感器模塊、.觸摸檢測傳感器模塊 、火焰檢測傳感器模塊、紫外檢測傳感器模塊、氣體檢測傳感器模塊、振動檢測傳感器模塊、超聲波測距模塊、數字光強度測試儀設計、無線數據通訊模塊、人體紅外感應模塊、塵�；覊m粉塵檢測傳感器模塊、USB2.0通訊模塊、TCP/IP以太網模塊、CAN總線模塊等，通過該擴展接口用戶可實現模塊無限擴展。
5、開發軟件
完整單片機實驗軟件調試平臺:直接使用KEIL軟件編譯調試，軟件應用通俗易懂；全新的WINDOWS 界面版本，支持 XP,WIN7 ,WIN10等操作系統； 符合編程語言語法的彩色文本顯示，用戶可根據個人愛好修改特定和著色功能； 先進的錯誤定位，可直接進入錯誤位置，無需查找錯誤信息； 完美的編輯編譯集成環境，可在同一個編輯窗口中編輯編譯程序，無需做其它任何設置； 完美的集成調試環境，可在XP,WIN7 ,WIN10,WIN11環境下，在調試窗口中直接運行和源程序調試，無需任何其它煩瑣的操作。
三、詳細硬件配置
（一）STM32核心板組成：
STM32在擴展核心板IO口全部引出，方便外接其他模塊，靈活擴展。配套STM32 主芯片STM32F103ZET6,LQFP144封裝，STM32F103ZET6 芯片基于 ARM Cortex-M3 32 位的 RISC 內核，工作頻率最高可達72MHZ,內置FLASH：512K，SRAM：64K ;外擴 SPI FLASH：W25Q128，16M 字節,豐富的增強 I/O 端口和聯接到兩條 APB 總線的外設。
（二）ST-LINK/V2仿真器
(1) 支持任意電腦系統，包括XP、win7、win8、win10、win11等;
(2) 增強型,帶保護芯片,可選擇雙供電;
(3) ST-LINK/V2是一款可以在線仿真以及下載STM8以及STM32的開發工具。
(4) ST-LINK/V2是ST意法半導體為評估、開發STM8系列和STM32系列MCU而設計的集在線仿真與下載為一體的開發工具。
(5) STM8系列通過SWIM接口與ST-LINK/V2連接;
(6) STM32系列通過JTAG / SWD接口與ST-LINK/V2連接。
(7) ST-LINK/V2通過高速USB2.0與PC端連接。
(8) 支持的軟件:ST-LINK Utility v2.0（及以上版本）,STVD Version 4.2.1（及以上版本）, STVP Version 3.2.3（及以上版本）, IAR EWARM Revision v6.20（及以上版本）, IAR EWSTM8 Revision v1.30（及以上版本）, KEIL RVMDK Revision v4.21（及以上版本）.
（三）標配3.5寸TFT LCD模塊觸摸液晶屏：
(1) 屏幕尺寸：3.5寸
(2) 屏幕像素：480*320
(3) 主控制器：NT35310
(4) 控制接口：16 位8080并口
(5) 觸摸方式：電阻式觸摸
(6) 工作電流：130mA ( Max)
(7) 工作溫度：-10°C 〜60C
(8) 有效顯示區域：97.4x56.4mm
（三）基板硬件組成
(1) 1個電源指示燈（紅色）
(2) 8 個彩色流水燈（紅 2.黃 2.綠 2，百2）
(3) 1 個雙色燈
(4) 無源蜂鳴器
(5) 1組復位按鍵
(6) 1個電容觸摸按鍵
(7) 8 個獨立按鍵
(8) 4X4 矩陣鍵盤
(9) 5 向搖桿按鍵
(10) USB 通訊接口（核心板）
(11) USB轉串口模塊（核心板）
(12) 標準的 JTAG/SWD 調試下載口（核心板）
(13) MAX485 多機通訊模塊
(14) CAN 接口（采用 TJA1050 芯片）
(15) SD 卡模塊
(16) 2 個 4 位數碼管
(17) 1 個 1 位數碼管
(18) 1 個 8X8 紅綠雙色點陣
(19) LCD1602 液晶接口
(20) 3.5寸 TFT LCD彩屏接口
(21) 攝像頭模塊接口(需選配1只OV7670攝像頭模塊)
(22) 兩路 DS18B20 數字溫度傳感器模塊接口（含傳感器）
(23) 熱敏/光敏/霍爾傳感器模塊
(24) 2 路直流電機接口（配1個直流電機）
(25) 2 路步進電機接口（配1個步進電機）
(26) 2 路繼電器
(27) DS1302 時鐘模塊
(28) AT24C02 模塊
(29) 模擬量輸入
(30) 74HC164 串口轉并口模塊
(31) 紅外發射模塊
(32) 紅外接收
(33) PCF8591AD/DA 模塊
(34) 74HC573 鎖存芯片
(35) 74LS138 三八譯碼器模塊
(36) 濕度傳感器模塊
(37) 3V3 電源電路
(38) 1.8V 電源電路
(39) 3V3/5V/1V8/GND 電源引出
(40) 自恢復保險絲電源保護
(41) STM32核心板擴展接口
(42) 功能模塊擴展接口
(43) 配置多種規格杜邦線作為實驗連接線
四、可完成實驗項目
(1) 單色流水燈測試
(2) 彩色流水燈測試
(3) 雙色燈測試
(4) 8 位數碼管測試
(5) 1 位數碼管測試
(6) 8X8 紅綠雙色點陣測試
(7) LCD1602 液晶測試
(8) TFT 彩屏顯示測試
(9) TFT 彩屏觸摸測試
(10) 8 位獨立按鍵測試
(11) 4X4 矩陣鍵盤測試
(12) 5 向搖桿按鍵測試
(13) 兩路 DS18B20 測試
(14) 2 路直流電機接口測試
(15) 步進電機接口測試
(16) 2 路繼電器測試
(17) 串口通訊測試
(18) DS1302 時鐘模塊測試
(19) 無源蜂鳴器測試
(20) AT24C02 模塊測試
(21) 74HC164 串轉并測試
(22) 74HC138 三八譯碼器測試
(23) 75HC573 鎖存器測試
(24) 紅外發射接收測試
(25) 紅外解碼測試
(26) SD 卡模塊測試
(27) PCF8591 AD/DA 模塊測試
(28) ADC 實驗測試
(29) 火焰?zhèn)鞲衅髂K測試
(30) 光敏（光照度）傳感器模塊測試
(31) 霍爾傳感器模塊測試
(32) MAX485通訊測試
(33) 看門狗實訓
(34) 濕度傳感器實訓
(35) 攝像頭實驗 (需選配1只OV7670攝像頭模塊)
(36) OLED 實驗（需選配OLED模塊）
(37) MPU6050 六軸傳感器實驗（需選配MPU6050模塊）
(38) 無線通信實驗（需選配NRF24L01模塊）
|
