一、產品簡介
SG-AC101型數字電路技術實驗系統是結合數字電路課程的實驗教學特點，參照現有的教學實驗產品，由北京師范大學老師提出設計方案并改進而來的。
產品借鑒了國內主流產品的設計特點，總結學校在實驗課程中發現的問題，有針對性的加以解決。產品本著實驗設計型提高學生的動手能力培養、產品牢固型提高產品的皮實驗程度不易損壞、操作靈活型產品使用靈活保管方便。
實驗箱輕薄、簡潔、大方，采用可拆卸式獨立模塊結構模式。兩路可調直流穩壓電源一路可調恒流電壓源、數據開關、邏輯開關、數碼顯示電路、16位電平指示電路、信號源等采用固定模式。實驗?zāi)K采用可拆卸的標準尺寸線路板，便于學校根據需要升級、擴展新的內容。
實驗箱采用模塊化設計，重要知識點電路開放，配套完整的元件庫，庫中元件豐富，結合電路的開放結構，學生可自行從元件庫中選擇電阻、電感、電容等元件，應用到系統中。電路元件采用直插電阻，電感、電容采用100V以上耐壓直插元件，提高產品的整體牢固性，設備不易損壞。系統采用單元實驗板形式組成，單元實驗板按實驗類型分類，有不同的實驗?zāi)K，各模塊可獨立實驗。

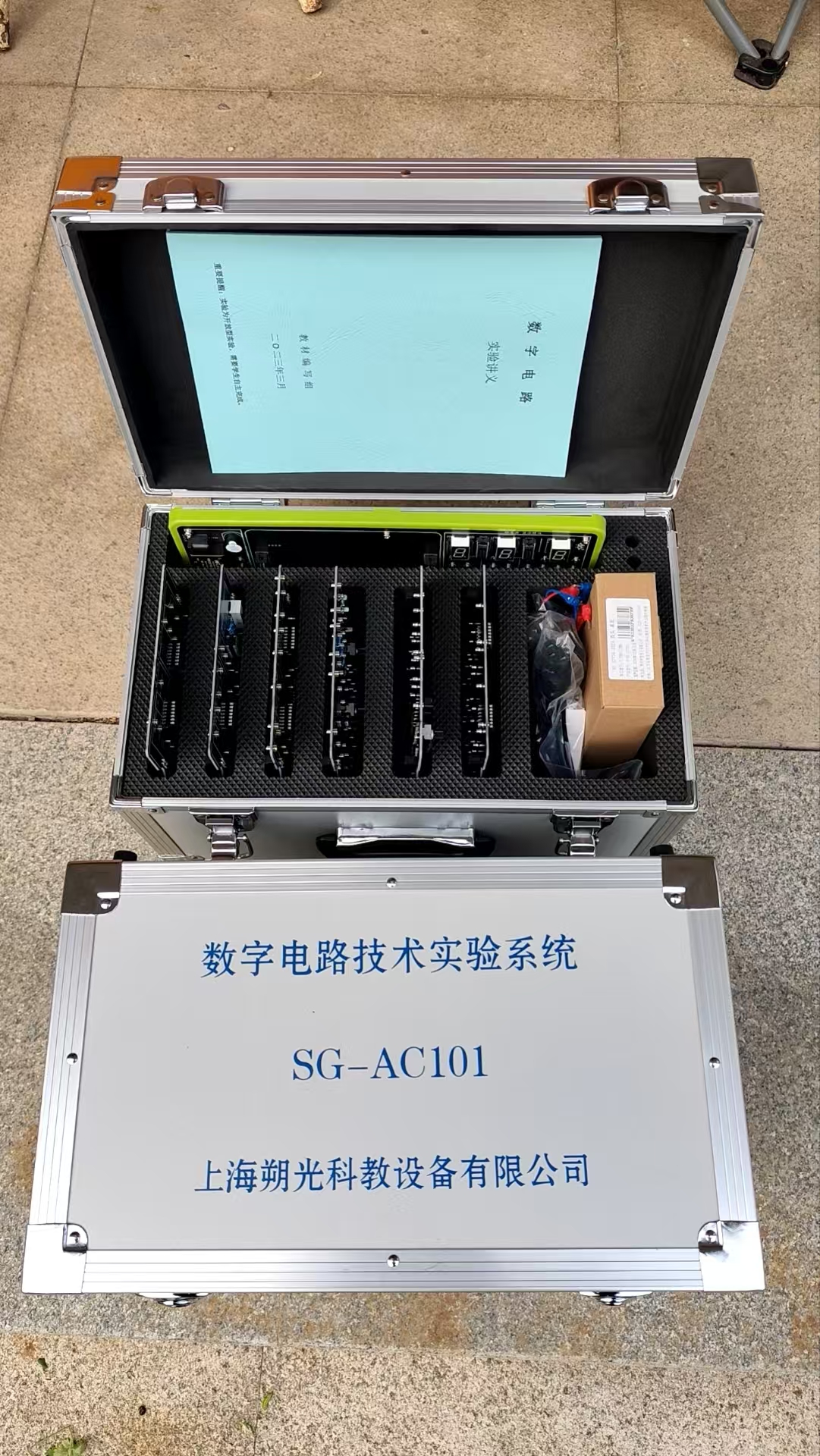

實驗系統為實驗室一體化規劃，對實驗產品的存儲、保管統一設計，配備有模塊保存箱。實驗結束后，按要求把實驗物品放置到統一的規劃位置，便于檢查也使實驗室整潔化一。
二、綜合技術指標
（1）工位箱為40*27*24CM便于實驗室放置
（2）電源12V、-12V、VCC獨立供電，帶有電源濾波器和自動過載保護功能，提供±12V/1A的可調電源，0-12mA可調直流電源。
（3）邏輯開關、數據開關16路、LED電平指示16位。
（4）2位譯碼電路的共陰數碼顯示，1位共陰極七段數碼管器件。
（5）信號源輸出1Hz,10Hz,100Hz,1KHz和10KHz基準頻率以及兩路1-10kHz可調信號。
（6）實驗?zāi)K：兩個底板模塊和8個實驗?zāi)K。模塊上電阻：100Ω、510Ω、1kΩ、2kΩ、10kΩ、100kΩ、1MΩ諾干個，電容：100pF、1000pF、0.01μF、0.022μF、0.1μF、 0.22μ10μF和100μF諾干個，多圈電位器：1k和10k諾干個。
（6）提供三態邏輯筆。
（7）提供實驗指導書。
三、實驗板電路及技術指標
（一）基礎實驗部分

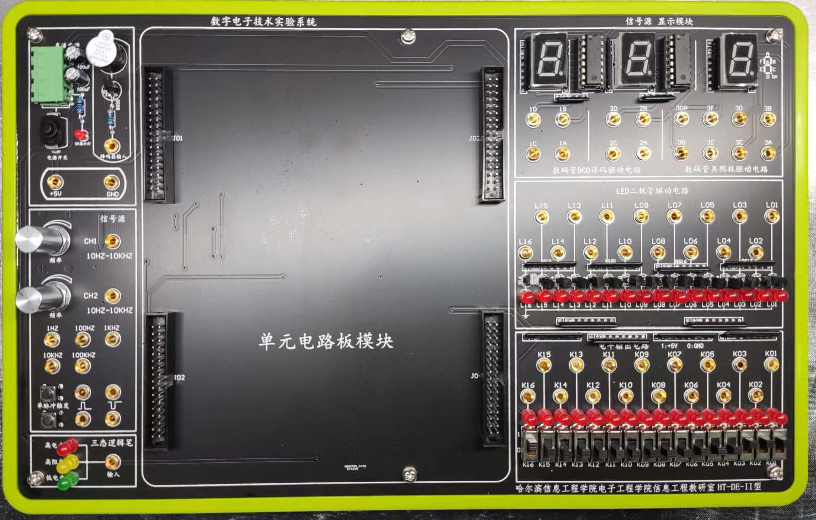

底坐板 《數字電路底板》 此板中包含的電路有：
供電電路：
1、+12V，1A，帶自恢復保護電路。
2、-12V，1A，帶自恢復保護電路。
3、5V，3A，帶自恢復保護電路
信號源電路：
1、 方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。
2、 方波10HZ至10KHZ連續可調，幅度5V。
3、 正向單脈沖輸出、反向單脈沖輸出。
三太邏輯筆電路：
1、 輸入-高電平
2、 輸入-高阻態
3、 輸入-低電平
數碼管BCD譯碼驅動電路
1、 CD4511數碼管譯碼電路兩路
數碼共陰極驅動電路
1、 數碼驅動
LED二極管驅動電路
1、16個二極管驅動電路
開關量電平輸出電路
1、16個開關量電平輸出
蜂鳴器電路
1、 三極管驅動蜂鳴器電路
實驗?zāi)K放置電路
1、34芯防呆口卡座，各實驗?zāi)K實驗時放置區

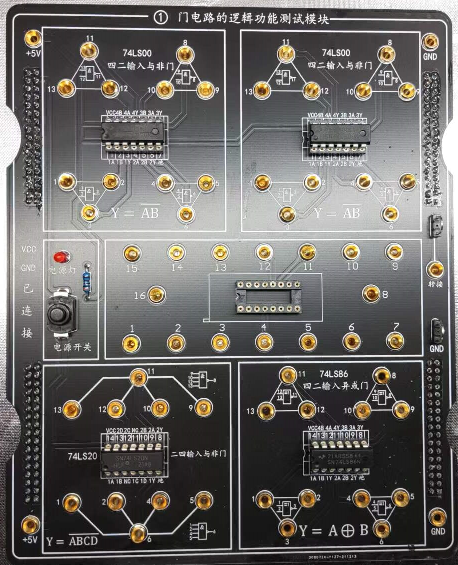

MD-01 《TTL集成邏輯門電路的邏輯功能測試及其應用模塊》
1、74LS00四二輸入與非門
2、開放16芯芯片座
3、74LS20二四輸入與非門
4、74LS86四二輸入異或門
5、VCC、GND測試孔、測試針
6、信號轉接孔
此模塊可開設實驗
實驗一 74LS00邏輯功能測試
實驗二 74LS86邏輯功能測試
實驗三 74LS20邏輯功能測試
實驗四 CD4011（CMOS）邏輯功能測試
實驗五74LS00四二輸入與非門參數測試
實驗六74LS01四二輸入與非門參數測試
實驗七TTL與非門電壓傳輸特性測試
實驗八TTL與非門輸入端負載特性測試

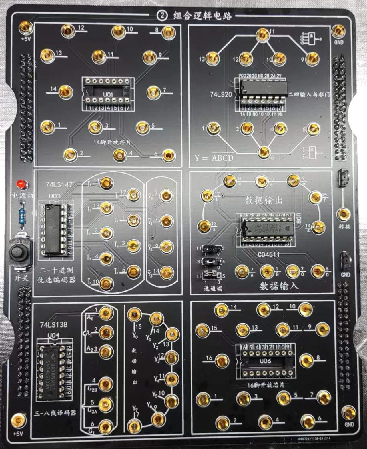

MD-02 《組合邏輯電路（編碼器、譯碼器和數據選擇器）測試模塊》
1、74LS20二四輸入與非門
2、74LS147二-十進制優先編碼器
3、CD4511數據分配器
4、74LS138三線-八線譯碼器
5、開放16芯芯片座
6、開放14芯芯片座
7、VCC、GND測試孔、測試針
8、信號轉接孔
此模塊可開設實驗
實驗一、組合邏輯電路設計與測試實驗
實驗二、編碼器、譯碼器實驗
實驗三、數據選擇器及應用實驗(與非門三路報警器)
實驗四、數據分配器實驗
實驗五、三態輸出門實驗
實驗六、數碼管顯示電路實驗

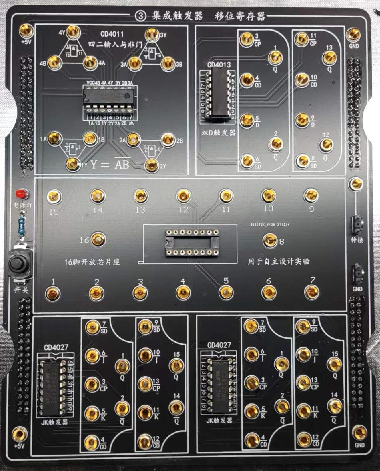

MD-03《集成觸發器、移位寄存器模塊（CMOS電路）》
1、CD4013雙D觸發器
2、CD4027雙JK觸發器二門
3、CD4011四二輸入與非門
4、開放16芯芯片鎖緊座
5、VCC、GND測試孔、測試針
6、信號轉接孔
此模塊可開設實驗
實驗一、JK觸發器及其應用實驗
實驗二、D觸發器及其應用實驗

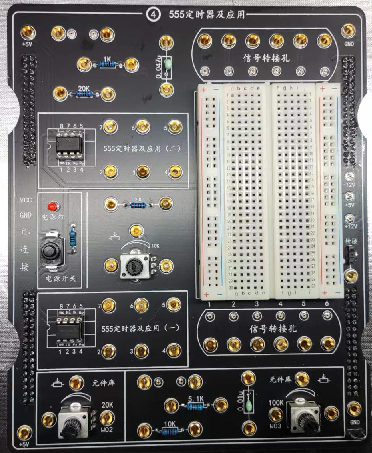

MD-04 《555定時器及其應用》模塊
1、555定時器
2、電阻、電容、電位器等
3、開發面包板
4、信號轉接
5、VCC、+12V、－12V、GND測試孔、測試針
此模塊可開設的實驗
實驗一 555定時器實驗
實驗二 面包板綜合開發實驗

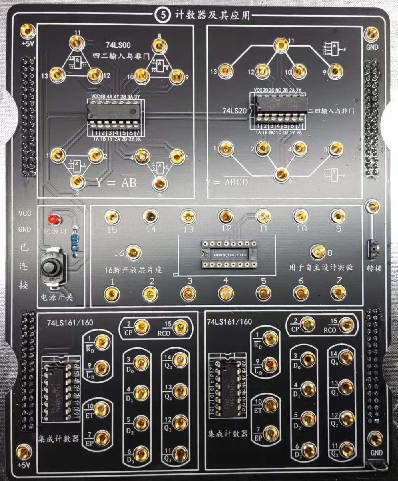

MD-05 《集成計數器及其應用》模塊
1、74LS00四二輸入與非門
2、74LS20二四輸入與非門
3、74LS161\160集成計數器二路
4、開放16芯芯片鎖緊座
5、VCC、GND測試孔、測試針
6、信號轉接孔
此模塊可完成的實驗
實驗一、異步二進制加法計數器實驗
實驗二、十進制計數器實驗、
實驗三、六進制計數器實驗
實驗四、二十四進制計數器實驗
實驗五、環形計數器及應用實驗

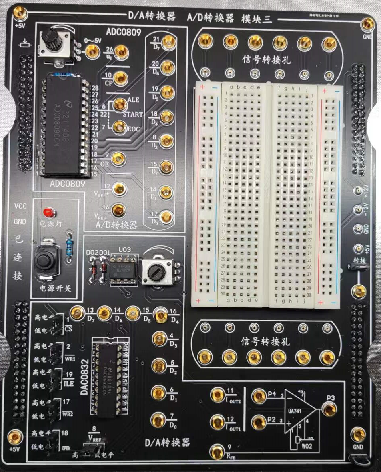

MD-06 《A/D、D/A轉換電路》模塊
1、 A/D 轉換電路
2、 D/A轉換電路
2、電阻、電容、電位器等
3、開發面包板
4、信號轉接
5、VCC、+12V、－12V、GND測試孔、測試針
此模塊可開設的實驗
實驗一 AD DA轉換器實驗
實驗二 面包板綜合開發實驗
