SG-TV2數字電視實驗裝置按照數字電視的國際、國內標準設計,提供了數字和模擬電視信號接收、圖象與伴音的模數轉換、解碼與顯示的實驗平臺，可作為《數字電視與圖像通信》課程和數字電視工程、維修培訓的實驗設備。
它由模擬電視信號接收通道、數字電視信號接收通道、信號主處理板及LCD顯示屏四大部分組成。
一. 數字電視試驗系統構成
系統由SG-TV2數字電視實驗裝置、圖像和聲音源(DVD播放器和彩色電視信號發生器)、MPEG-2和H.264數字電視編碼復用器、DVB-C/ QAM數字電視調制器、射頻信號混合器、信號分配網絡組成。DVD播放器和彩色電視信號發生器為系統提供多個圖像和聲音源，數字電視編碼復用器則將多個模擬圖像和聲音源數字化,按照MPEG-2或H.264的標準格式編碼、打包、復用形成一個傳送碼流（TS）；傳送碼流送往DVB-C/ QAM數字電視調制器，調制到射頻信號上；不同頻率的數字、模擬射頻信號通過射頻信號混合器混合成一路信號，最后經分配網絡送到各SG-TV2數字電視實驗裝置。
系統方案涵蓋了數字電視信源的產生、編碼、傳送、解碼顯示整個過程，從而使學員，通過數字電視實驗裝置的各項實驗后，不僅能對數字電視的原理有實質性的了解，而且對整個數字電視的系統工程也有了較深的認識。該系統方案已在許多高等院校實施,系統的穩定可靠和眾多實驗項目得到了眾多老師的認可。

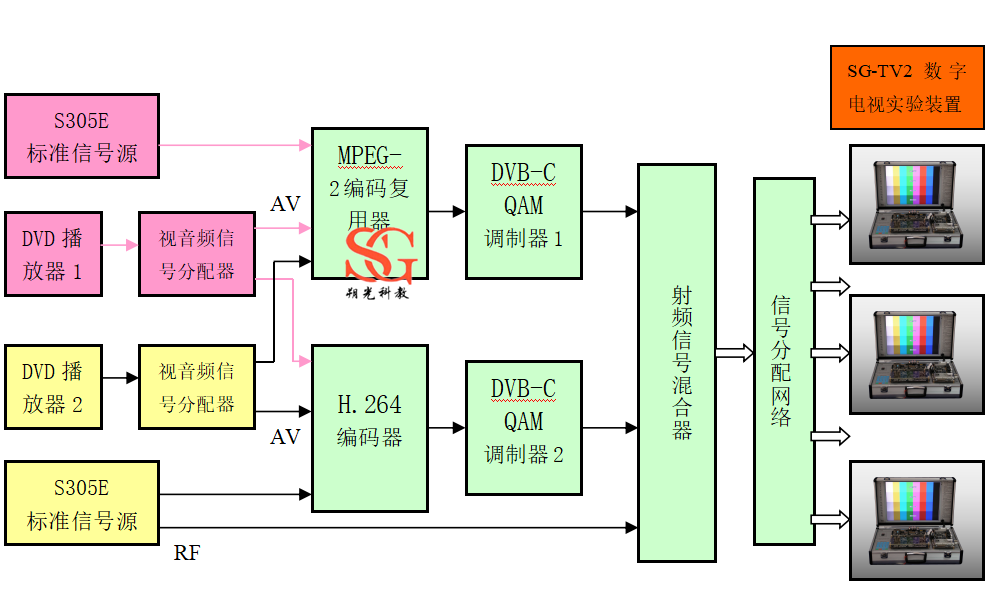

數字電視系統方案圖

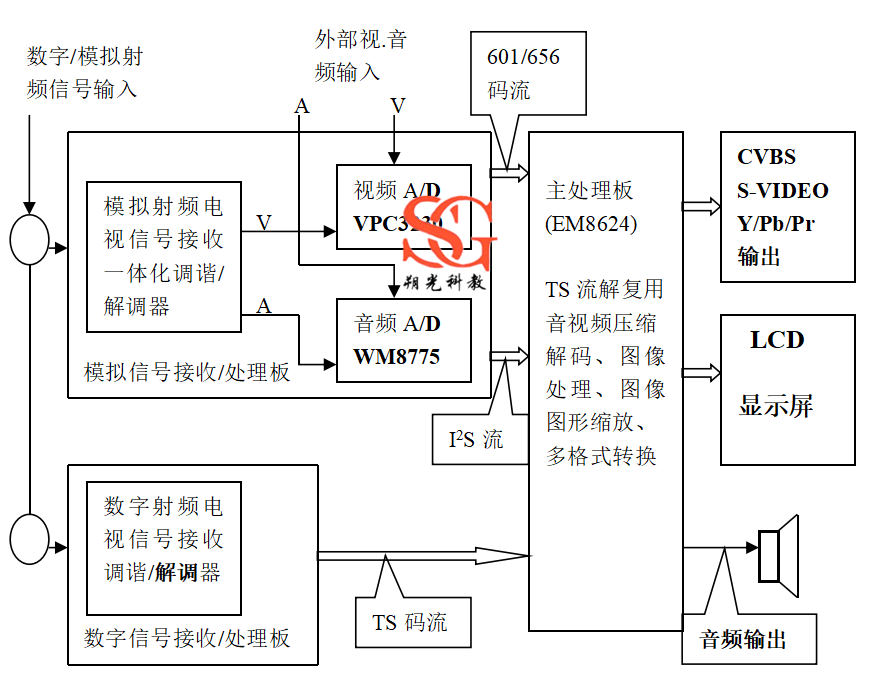

SG-TV2數字電視實驗裝置功能框圖
二.主要技術指

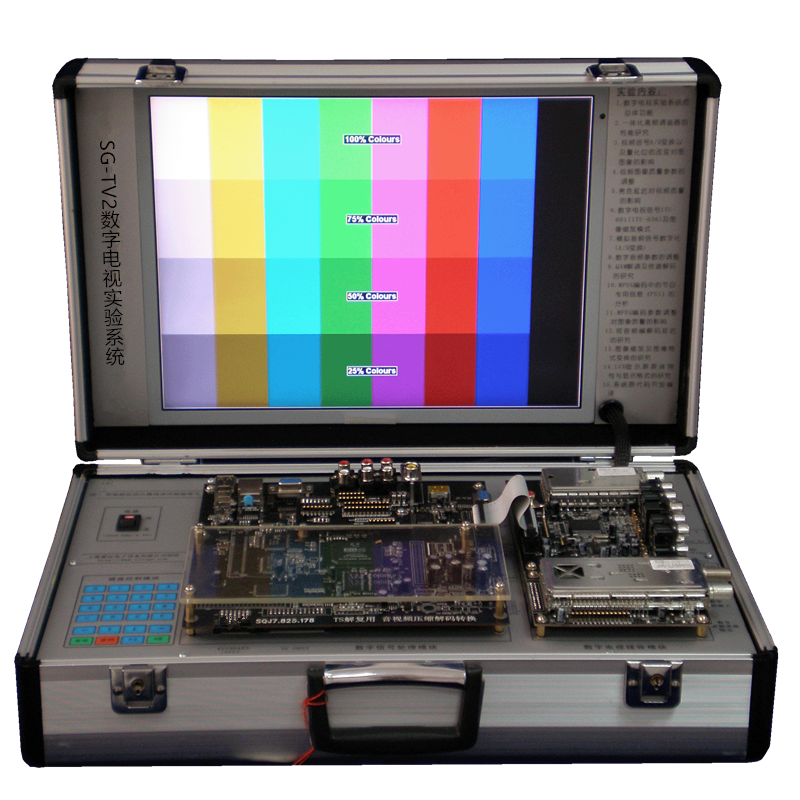

SG-TV2數字電視實驗箱
★1、實驗功能要求：可實現數字和模擬射頻信號的接收和控制；進行視頻和音頻信源的模擬/數字和數字/模擬轉換；數字量化比特數和參數調整實驗；系統時鐘和行、場同步信號對數字圖像質量的影響實驗；數字碼流分析等。
具體能完成如下實驗項目：
實驗一、數字電視實驗系統的總體功能
實驗二、模擬視頻信號數字化（ A/D 變換）
實驗三、視頻圖像質量參數的調整
實驗四、亮色延遲對視頻質量的影響
實驗五、數字電視信號數字視頻傳輸標準 ITU-601/ITU-656
實驗六、抽樣頻率及量化比特數對聲音質量的影響
實驗七、觀測各種時鐘數據及其相互關系
實驗八、數字音頻參數的調整
實驗九、QAM 解調及信道解碼的研究
實驗十、TS碼流分析(PAT,PMT,SI)
實驗十一、MPEG2/H.264/MPEG4編碼參數設置,及解碼解復用
實驗十二、MPEG參數調整對圖像影響
實驗十三、視音頻編解碼延遲的研究
實驗十四、DVB-C數字高頻調諧器(C51)軟件控制(增加學生動手能力項)
2、數字電視實驗箱技術性能和功能要求
★（1）五種視頻信號輸入接口。
模擬信號輸入: 射頻ATV_RF 頻率范圍46.25MHz～865.25MHz
視頻/音頻： CVBS,SVIDEO,YCrCb
彩色制式： PAL NTSC
數字射頻信號輸入: DVB-C 頻率范圍52.5MHz～858MHz
★（2）輸出視頻信號接口: 數字 LVDS．HDMI．
模擬 CVBS ．S-VIDEO． YPbPr．VGA
★（3）支持編解碼格式: MPEG2/MPEG4/H.264
★（4）圖像及實驗功能顯示: 15寸 LCD彩色液晶顯示器（實驗箱自帶）。
★（5）主處理器: SIGMA DESIGN高清解碼芯片(DSP/ARM) 。
★（6）支持USB圖片播放。
（7）支持SD/CF卡(即查即用存儲TS流)播放。
★（8）實驗箱自帶彩條,灰度測試信號信號源，能幫助完成特定的實驗項目。
（9）實驗箱具有良好的的人機軟件操作界面
★（10）數字電視實驗箱為獨立單臺設備
3、數字電視系統其它配置
（1） MPEG-2 四合一編碼復用器
主要技術性能：
音頻輸入 4組非平衡模擬立體聲，BNC接口
音頻編碼方式 MPEG-1 Audio Layer 2
音頻采樣率 48KHz，44.1KHz，32KHz
視頻輸入 4路CVBS視頻輸入，BNC/75Ω接口，PAL，NTSC標清信號
視頻編碼方式 MPEG-2 MP@ML(4:2:0)視頻編碼，高級視頻預處理
視頻分辨率 720×480_60i，720×576_50i(D1)
544×480_60i，544×576_50i(3/4D1)
352×480_60i，352×576_50i(HD1)
480×480_60i，480×576_50i(2/3D1)
色度采樣格式 4:2:0
比特率 每通道0.8Mbps~20Mbps
TS碼流輸出 2路ASI輸出，BNC接口，
（2） QAM數字電視調制器
主要技術性能：
輸入碼流格式 ASI / 一路 BNC/75Ω 接口
調制標準 EN300 429/ITU-T J.83A/B/C，GB/T170
符號率 5.000~9.999Msps，1ksps步進
調制星座 16、32、64、128、256QAM
（3） 彩色電視信號發生器
主要技術性能
視頻信號輸出幅度 ≥1.5Vp-p(0～1.5Vp-p可調)/75Ω
視頻信號方式 彩條，灰度，方格，黑白格，多波群，紅、綠、藍、白單色，矢 量，圓等。
視頻載波頻率范圍 45MHz～871.25MHz (頻率合成)
視頻載波頻率誤差 ≤7×10－5
視頻載波輸出幅度 50～110 dBuV/75Ω可調（分辨率 1dB）
彩色電視工作制式 PAL/B.G.， PAL/I， PAL/D.K
內音頻信號 1kHz±10％ 正弦波
