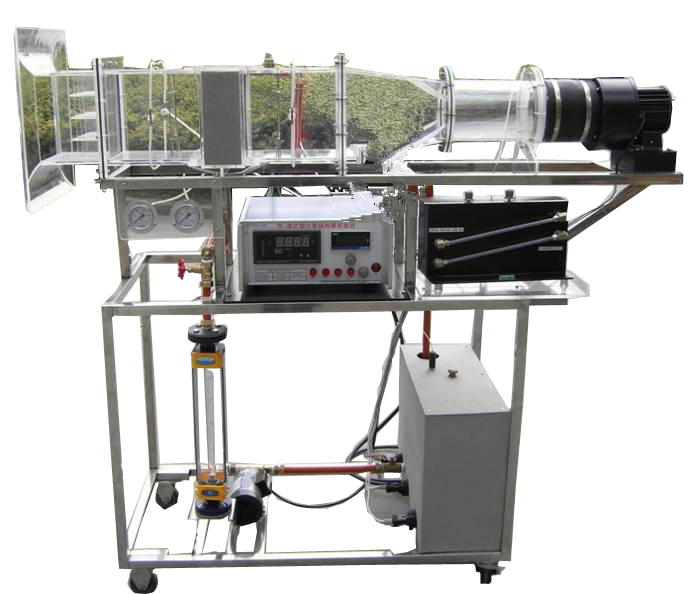

一、氣—液式翅片管換熱器實驗臺實驗?zāi)康模?/strong>
了解翅片管式換熱器的結構原理。
了解換熱器強化傳熱的基本原理和方法。
3、 掌握換熱系數及阻力的測試方法。
二、氣—液式翅片管換熱器實驗臺主要配置：
循環熱水泵，轉子流量計，翅片管式換熱器，風洞實驗段，離心式風機，自動調節風門，笛形管及差壓測風速裝置，加熱由固態調壓模塊無極調節，控制測試儀表箱，不銹鋼加熱水箱，溫度巡檢儀、不銹鋼臺架及控制屏。
三、氣—液式翅片管換熱器實驗臺技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率5.5KW。
2、翅片管式換熱器，換熱面積2.0m2，材質為紫銅管。
3、不銹鋼加熱水箱，容積60L，加熱功率4.0KW。
4、循環熱水泵參數：流量：20L/min ，揚程：12m，功率：120W。流量計范圍40-400L/h。
5、離心風機參數：風量2000m3/h ，風壓1000 Pa，功率750W。
6、實驗風道采用透明有機玻璃材質，分為風口段，實驗段，測試段等，彼此之間采用法蘭連接。
7、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀和高精度數字顯示表顯示溫度、阻力、流速、功率等實驗全部測量參數，手動風門調節風量。
8、外形尺寸：2000×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
數字II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘里流量計配差壓傳感器測流量，軟件等
