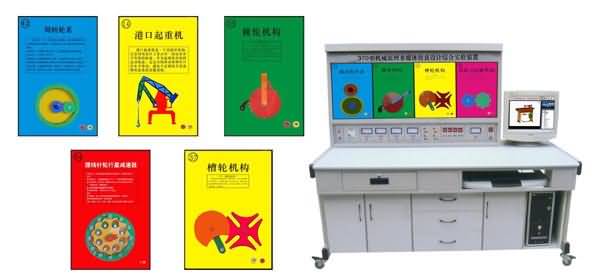

SG-D70《機械原理》多媒體仿真設計綜合實驗裝置
一、概述
本公司首創研制開發，集設計、測試、創新于一體的多媒體綜合實驗設備，適用于《機械基礎》、《機械設計》、《機械原理》、《機械零件》等課程。本實驗裝置具有理論性和實踐性的雙重特點。本實驗裝置從內容構成上包含原理基礎和基礎設計二部分。實驗裝置采用朔光機械原理多媒體軟件用電腦動畫語音演示模型運動規律，同時也可以聲動、同步演示模型；朔光多媒體軟件包含70件機構模型動畫內容和部分設計軟件；實驗裝置采用70塊模塊板模型和說明供學生使用；模塊板可隨課程內容需要進行更換操作。
二、產品特點
1、實驗臺采用P4電腦主機一臺、17寸顯示器一臺、鼠標、鍵盤各一個。
2、利用朔光多媒體軟件界面，用二/三維動畫生動演示各種機構運動全過程、并且采用語音講解各種機構功能和原理，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析機械基礎結構和運動方式，培養看圖識圖分析能力。
4、利用朔光模型讓學生深入了解機構組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用70件模型和70塊文字圖表板和6個設計軟件，分別介紹各種機構的功能和結構及用途和作用。
6、本裝置采用組件式結構，更換文字圖表板和模型便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可，永不淘汰。
三、主要技術參數
1、工作電源：單相220V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-10°-+40℃。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm
四、配置清單
|
序號 |
名稱 |
說 明 |
|
1 |
單缸內燃機及機構簡圖 |
所有模型均制作相應的動畫圖像采用多媒體控制軟件二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。 |
|
2 |
縫紉機及機構簡圖 |
|
3 |
運動副(6件-配動畫效果) |
|
4 |
鉸鏈四桿機構形式 |
|
5 |
曲柄搖桿機構 |
|
6 |
雙曲柄機構 |
|
7 |
壓力角和傳動角 |
|
8 |
雙搖桿機構 |
|
9 |
曲柄存在的條件 |
|
10 |
夾緊機構 |
|
11 |
曲柄滑塊機構 |
|
12 |
轉動導桿機構 |
|
13 |
曲柄搖塊機構 |
|
14 |
雙滑塊機構 |
|
15 |
雙轉塊機構 |
|
16 |
橢圓儀機構 |
|
17 |
正弦機構 |
|
18 |
給定行程速度變化系數K設計四桿機構 |
|
19 |
給定連桿位置設計四桿機構 |
|
20 |
給定兩連架桿的對應位置設計四桿機構 |
|
21 |
給定速度變化系數設計導桿機構 |
|
22 |
泵(2件) |
所有模型均制作相應的動畫圖像采用多媒體控制軟件進行二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。 |
|
23 |
鄂式破碎機及運動簡圖 |
|
24 |
飛剪 |
|
25 |
港口起重機 |
|
26 |
盤形凸輪機構 |
|
27 |
盤形凸輪機構(擺動滾子) |
|
28 |
盤形凸輪機構(滾子直動) |
|
29 |
盤形凸輪機構(平底直動) |
|
30 |
移動凸輪機構 |
|
31 |
槽凸輪機構 |
|
32 |
等徑凸輪機構 |
|
33 |
等寬凸輪機構 |
|
34 |
主回凸輪機構 |
|
35 |
圓柱凸輪機構(2件) |
|
36 |
凸輪反轉原理求位移曲線 |
|
37 |
輪廓與曲線的位移關系 |
|
38 |
偏置從動件輪廓曲線設計步驟 |
|
39 |
外嚙合直齒圓柱齒輪傳動 |
|
40 |
外嚙合斜齒圓柱齒輪傳動 |
|
41 |
人字齒輪傳動 |
|
42 |
內嚙合直齒輪傳動 |
|
43 |
齒輪齒條傳動 |
所有模型均制作相應的動畫圖像采用多媒體控制軟件進行二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。 |
|
44 |
螺旋齒輪傳動 |
|
45 |
斜齒輪齒條傳動 |
|
46 |
圓錐齒輪傳動 |
|
47 |
曲線齒輪傳動 |
|
48 |
蝸輪蝸桿傳動 |
|
49 |
弧面蝸桿傳動 |
|
50 |
標準齒輪傳動的主要參數 |
|
51 |
漸開線齒輪各部分名稱和符號 |
|
52 |
漸開線齒輪的重合度 |
|
53 |
齒廓嚙合基本定律推導過程 |
|
54 |
變位齒輪的概念 |
|
55 |
漸開線的形成 |
|
56 |
周轉輪系 |
|
57 |
差動輪系 |
|
58 |
行星輪系 |
|
59 |
擺線針輪機構 |
|
60 |
運動合成 |
所有模型均制作相應的動畫圖像采用多媒體控制軟件進行二維或三維動畫演示播放，形象生動地演示各種模型的運動原理過程。 |
|
61 |
諧波傳動 |
|
62 |
外嚙合槽輪機構 |
|
63 |
內嚙合槽輪機構 |
|
64 |
球面槽輪機構 |
|
65 |
棘輪機構 |
|
66 |
兄弟的不同遭遇(防逆棘輪機構) |
|
67 |
齒輪間歇機構 |
|
68 |
內嚙合間歇機構 |
|
69 |
空間間歇機構 |
|
70 |
4R萬向節 |
|
71 |
連桿曲線設計軟件 |
動態設計軟件實驗 |
|
72 |
轉動導桿機構設計軟件 |
|
73 |
雙搖桿機構設計軟件 |
|
74 |
雙曲柄機構設計軟件 |
|
75 |
凸輪設計軟件 |
|
76 |
齒輪計算軟件 |
|
