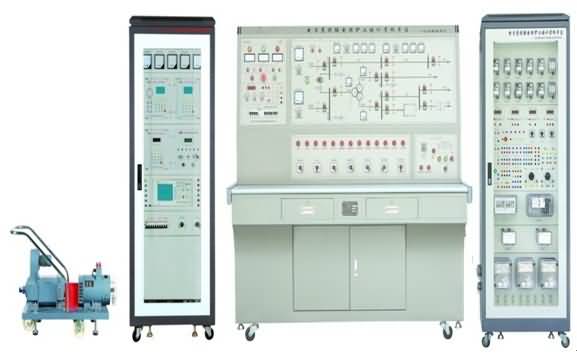

SG-DL14多功能繼電保護實驗培訓系統
一、適用課程：
多功能繼電保護實驗培訓系統主要面向的課程實驗包括：電氣類專業《電力系統繼電保護》、《電力系統微機保護》、《變電站綜合自動化技術》、《發電廠電氣》、《電力系統分析》、《電力系統故障分析》、《電力系統自動裝置原理》、《電力系統自動化》、《電力系統調度自動化》、《電力系統遠動技術》、《電力工程》等課程的教學實驗、課程設計及相關方向畢業設計。
二、特色優勢：
1、功能強大：同時具有多功能繼電保護及變電站綜合自動化實驗培訓系統和電力系統自動化實驗培訓系統的功能和特點，涵蓋了電氣工程自動化專業的大部分課程實驗。
2、節省成本和實驗室空間：采用控制柜屏的形式，功能的集成降低了用戶的采購成本。
三、多功能繼電保護實驗培訓系統技術性能
1.輸入電壓：三相四線制380V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000M
3.安全保護：具有漏電電壓、漏電流保護裝置，安全符合國家標準
4.裝置容量：＜3KVA
5.重 量：500kg
6.外形尺寸：6000mm×1000mm×1850mm
四、系統構成：
1. 三相同步發電機、模擬原動機用的直流電動機、無窮大系統（用調壓器連接到系統模擬）
2. 模擬輸電線路四條，按二段雙回線路連接，并加中間開關站，可構成四種不同大小的線路阻抗
3. 勵磁電壓表、勵磁電流表、電流表、電壓表、頻率表、有功功率表、無功功率表
4. 常規繼電器：電流繼電器、電壓繼電器、功率方向繼電器、差動繼電器、阻抗繼電器、信號繼電器、時間繼電器、中間繼電器
5.多功能電氣自動化實驗裝置
6.發電機組控制屏，含有準同期裝置、調速裝置、調壓裝置及各種附件
7.電力系統自動化實驗臺，含有電力系統自動化模擬屏圖，短路故障模擬單元，信號燈、接線孔、實驗用連接線、開關、直流電源模塊等各種附件
8.聯網組態屏（多套聯網選配）
9. PC 機，配套提供控制軟件
五、實驗系統功能：
單套系統功能：
（一）《電力系統自動裝置原理》、《電力系統自動化》課程實驗
1. 準同期并列實驗
1) 手動準同期并列實驗
2) 半自動準同期并列實驗
3) 全自動準同期并列實驗
4) 不同準同期條件下系統電壓、發電機電壓及沖擊電流數據分析實驗
2、同步發電機微機勵磁實驗
1) 勵磁電壓波形觀測實驗
2) 同步發電機起勵、并列實驗
3) 伏/赫限制實驗
4) 調差特性測試實驗
5) 強勵實驗
6) 欠勵限制實驗
7) 過勵限制實驗
3、系統穩定性實驗
1) 負荷調節實驗
2) 單回路與雙回路穩態對稱運行比較實驗
3) 單回路與雙回路運行靜態穩定性比較實驗
4、單機帶負荷實驗
1) 原動機轉速自動方式（自動調節）下負荷容量對發電機的電壓，頻率的影響
2) 原動機轉速手動方式（無調節）下負荷容量對發電機的電壓，頻率的影響
3) 勵磁系統無調節下負荷容量對發電機的電壓，頻率的影響
（二）《電力系統繼電保護》、《電力系統微機保護》課程實驗
1、常規繼電器特性實驗
1. 電磁型電流繼電器特性實驗：測試繼電器的動作值、返回值、返回系數
2. 電磁型電壓繼電器特性實驗：測試繼電器的動作值、返回值、返回系數
3. 整流型功率方向繼電器特性實驗：測試繼電器的動作范圍、最大靈敏角、測試角度特性和伏安特性
4. 整流型差動繼電器特性實驗：測試繼電器的動作差動電流、測試差動繼電器的制動特性
5. 整流型方向阻抗繼電器特性實驗：測試繼電器的最大靈敏角、自動及手動測試繼電器的動作特性（可手動描點，也可自動繪制動作特性曲線并在顯示器上顯示）、校驗整定阻抗、檢查繼電器的記憶作用
6. 中間繼電器實驗
7. 時間繼電器實驗
2、微機保護綜合實驗
1)10kV線路保護綜合實驗
2) 35kV線路保護綜合實驗
3)三相一次重合閘及后加速保護實驗
（三）《電力系統分析》、《電力系統故障分析》課程實驗
1) 電力系統潮流分布和線損分析實驗（可任意設置系統結構）
2) 電力系統故障分析實驗（可任意設置系統結構）
（四）《發電廠電氣》課程實驗
1) 具有事故燈光控制的斷路器控制回路實驗
2) 具有防跳功能的斷路器控制回路實驗
3) 閃光繼電器構成的中央信號實驗
4) 沖擊繼電器構成的中央音響信號實驗
多套實驗系統聯網功能：
（一）調度自動化系統實驗
1) 系統并網實驗
2) 四遙（遙測、遙控、遙信、遙調）實驗
3) 發電機組退出系統運行實驗
4) 系統解列實驗
5) 發電機并列運行實驗
（二）變電站綜合自動化課程實驗
多套聯網模擬組成10kV或35kV變電站系統，可實現線路保護、變壓器保護、遙測、遙控、遙信、當?shù)乇O(jiān)控后臺軟件等實驗。
1. 10kV變電站綜合自動化系統實驗
2. 35kV變電站綜合自動化系統實驗
其他應用：
1. 可作為電氣工程專業實習基地
提供了完整的電力系統模型，可實現電力系統及其自動化相關的各種實驗，可組態任意結構的電力網，是一個很好的電氣工程專業實習基地。
2. 新型保護原理、創新設計
多功能微機保護實驗裝置部分硬件接口和通信協議開放，實驗者可自行編寫保護、測控、自動控制軟件，下載到裝置中進行測試。
3. 繼電保護課程設計
可利用本實驗臺進行繼電保護課程設計，方便地檢驗繼電保護課程設計成果。
4. 畢業設計
可作為保護、測控、自動控制、電力系統綜合自動化等相關方向的畢業設計平臺。
六、多功能繼電保護實驗培訓系統配置表
|
序號 |
名稱 |
說明 |
數量 |
|
1 |
發電機組控制屏 |
鋼制結構，前門板采用鋼化玻璃設計，外形美觀，設計合理。 |
1臺 |
|
2 |
電力系統自動化實驗臺 |
桌式結構，包含實訓屏，實訓桌，臺面等。 |
1臺 |
|
3 |
常規繼電器保護實訓屏 |
鋼制結構，前門板采用鋼化玻璃設計，外形美觀，設計合理。 |
1臺 |
|
4 |
電流表 |
用于監視工作電流 |
9只 |
|
5 |
電壓表 |
用于監視系統電壓，一次、二次電壓 |
8只 |
|
6 |
微機型同期保護 |
RE-800系列 |
1只 |
|
7 |
勵磁保護裝置 |
RE-800系列 |
1只 |
|
8 |
直流電機調速器 |
10A |
1只 |
|
9 |
信號燈 |
直徑16 |
30只 |
|
10 |
功率表 |
有功、無功 |
2只 |
|
11 |
頻率表 |
6L2 |
1只 |
|
12 |
發電機組 |
直流電機拖動同步發電機 |
1套 |
|
13 |
電流繼電器 |
阿繼 |
1只 |
|
14 |
電壓繼電器 |
阿繼 |
1只 |
|
15 |
功率方向繼電器 |
阿繼 |
1只 |
|
16 |
差動繼電器 |
阿繼 |
1只 |
|
17 |
阻抗繼電器 |
阿繼 |
1只 |
|
18 |
信號繼電器 |
阿繼 |
1只 |
|
19 |
時間繼電器 |
阿繼 |
1只 |
|
20 |
中間繼電器 |
阿繼 |
1只 |
|
21 |
附件 |
|
1批 |
|
22 |
精裝實驗指導書 |
|
1本 |
|
23 |
使用說明書 |
|
1本 |
|
24 |
控制軟件 |
|
1套 |
|
25 |
電腦：聯想啟天 M7160 |
|
自備 |
|
26 |
凳子 |
凳面采用進口PP注塑成型，顏色應為灰白色；升降結構應為螺桿升降；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套應為ABS注塑成型。 |
2只 |
|
27 |
安裝布線所需材料 |
|
一套 |
|
