技術指標 |
說 明 |
|
裝置功能 |
乙醇常壓催化實驗。
了解掌握乙醇常壓催化實驗的操作流程及原理。 |
|
主要配置 |
開啟式管式爐、溫度傳感器、程序溫控儀、石英反應管、質量流量計、預熱器、計量泵、壓力表、閥門、控制柜、不銹鋼支架。 |
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：乙醇 |
|
技術參數 |
1、工作壓力：<0.5MPa。
2、2 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200SCCM，Nz標定，準確度：±1%F.S。
3、Φ260*350mm開啟式電阻絲加熱爐，加熱功率1.5KW，加熱形式：碳化硅爐+金屬內襯，最高溫度800℃。
4、控溫儀表：人工智能型儀表，精度FS≤0.2%
石英反應管，Φ10*500mm，催化劑裝填量：1-10ml。
預熱器：功率500W，304不銹鋼材質。內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力:常壓。
7、鼓泡罐：容積1.0L，304不銹鋼材質。
8、正泰電器：接觸器、開關、漏電保護空氣開關。
9、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
11、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
氣體流量 |
質量流量計 |
數字流量顯示儀 |
手動調節 |
|
|
乙醇加入量 |
蠕動泵 |
數字流量顯示儀 |
轉速調節 |
|
|
預熱器加熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
反應器加熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
反應溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
|
反應壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
|

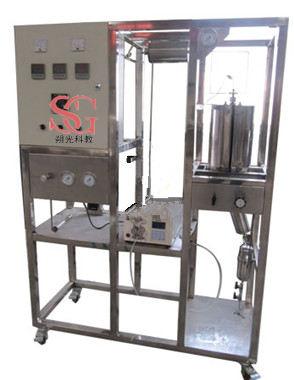

SG-HC18/II 數字型乙醇常壓催化實驗裝置 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
氣體流量 |
質量流量計 |
數字流量顯示儀，精度：0.5%FS |
手動調節 |
|
|
乙醇加入量 |
蠕動泵 |
數字流量顯示儀，精度：0.5%FS |
轉速調節 |
|
|
預熱器加熱溫度 |
K型熱電偶 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
反應器加熱溫度 |
K型熱電偶 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
反應溫度 |
K型熱電偶 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
反應壓力 |
壓力傳感器 |
數字壓力儀表，精度：0.5%FS |
無 |
|
在線分析系統 |
用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 |
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
