一．壓力容器綜合實驗裝置實驗項目
1、測試橢圓封頭、球形封頭、錐形封頭和平板封頭在內壓作用下的應力分布。
2、壓力P—應變ε的線性回歸。
3、顯示、儲存打印實驗數據和不同形狀封頭在內壓作用下的應力分布曲線。
4、外壓容器穩定性實驗。
二．壓力容器綜合實驗裝置特點

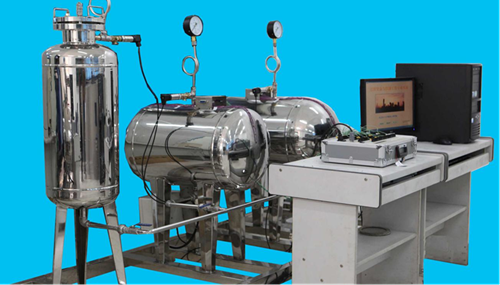

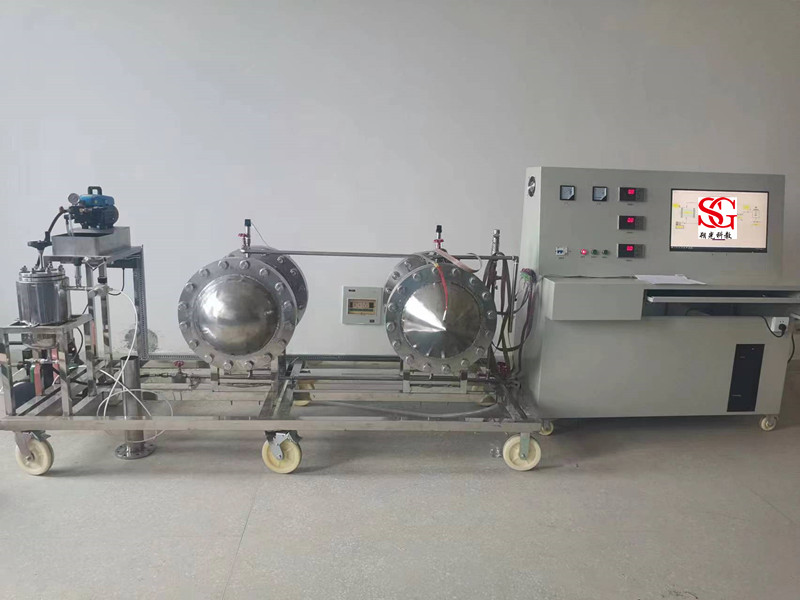

實驗裝置由兩臺臥式容器（含錐形封頭、橢圓封頭、球形封頭、平板封頭）、一臺立式容器、加壓泵和計算機壓力數據采集系統構成完整的壓力容器檢測系統。
實驗裝置能做四種不同形式封頭的應力測定實驗、外壓薄壁容器穩定性實驗和爆破片爆破實驗。
實驗裝置由不銹鋼制造，并經拋光處理，外觀優美；實驗裝置大小適中，操作方便。實驗數據檢測均由計算機自動采集和處理，精度高、穩定性好。
三．檢測參數
|
檢測參數名稱 |
量程 |
變送器精度 |
備注 |
|
內壓容器壓力 |
0-1.6MPa |
0.5% |
|
|
外壓容器壓力 |
0-1.6MPa |
0.5% |
|
四．壓力容器綜合實驗裝置基本配置
|
序號 |
設備名稱 |
技術指標 |
數量 |
|
1 |
不銹臥式鋼容器 |
φ400×4,L=500橢圓+球形封頭 |
1套 |
|
2 |
不銹鋼臥式容器 |
φ400×4,L=500錐形+平板封頭 |
1套 |
|
3 |
不銹鋼立式容器 |
φ300×4,L=400 |
1套 |
|
4 |
手動試壓泵 |
0—2.5 MPa |
1臺 |
|
5 |
壓力變送器 |
0—1.6 MPa，4-20mA，24V |
3個 |
|
6 |
數據采集板 |
12位AD，16CH，10µs |
1套 |
|
7 |
接口轉換箱 |
PS-2 |
1套 |
|
8 |
靜態電阻應變儀 |
32點 |
1套 |
