技術指標 |
說 明 |
|
裝置特點 |

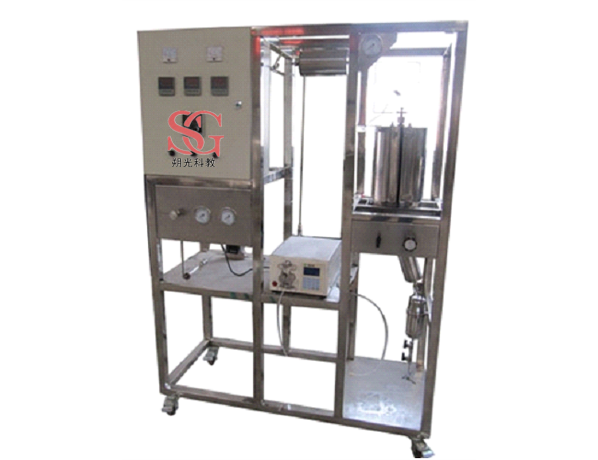

1、裝置由反應系統和控制系統組成：不銹鋼管式反應器密封性好；加熱爐采用三段加熱控溫方式，溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。
2、裝置可鍛煉學生穩定反應體系的操作能力，及對催化劑的活性評價、失活后通水蒸氣活化除焦再生等的實踐操作能力。 |
|
裝置功能 |
1、可以進行催化降解有機污染物（甲醛，苯等）反應，還可以進行乙醇催化脫氫，甲烷催化脫氫反應實驗，尾氣檢測，催化劑評價裝置。
2、學會穩定工藝操作條件的方法。
3、掌握本實驗的工藝流程及工藝操作。 |
|
主要配置 |
蠕動泵、氣體轉子流量計、預熱器、反應器、預熱器加熱爐、反應器加熱爐、氣液分離器、冷凝器、溫度儀表、壓力表、濕式氣體流量計、閥門、實驗管道、不銹鋼框架及控制屏。 |
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：蒸餾水、苯、乙醇、甲醛、氫氣、氮?dú)�、甲烷、氧氣�?/span> |
|
技術參數 |
1. 小型管式反應器直徑：約20mm，分為不銹鋼反應器與石英反應器兩種；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：0-10mL；操作壓力，0-0.2MPa。
2. 反應器加熱爐：ф260×550mm，開啟式加熱爐，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐管+金屬內襯，中段不少于30段程序控溫，最高使用溫度約750℃；
3. 液路一路，液體流量：0~20ml/min，由蠕動泵進行計量，數量1臺。
4. 預熱器：不銹鋼，內徑φ8mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力：常壓。預熱器加熱爐：不銹鋼管式爐，功率約800W。
5. 不銹鋼管式爐，功率約800w。
6、加料罐:體積500ml，材質：不銹鋼，數量1個；液體混合器：50 ml，材質：304不銹鋼，數量1個。
7、冷卻器：ф57×300mm（內盤管）；使用壓力：常壓，數量2個。
8、氣液分離器：ф57×150mm不銹鋼304制作；使用壓力：常壓。
9、氣路：四路，分別為氫氣、氮?dú)�、甲烷、氧氣，流量均為�?-100ml/min，由轉子流量進行控制。
10、濕式流量計：2L，數量1個；精密指針壓力表0-0.4MPa,數量2臺。
11、控溫儀表：宇電人工智能型儀表，精度FS≤0.2%，數量3臺。
12、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
13、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。
14、外形尺寸：1500×600×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
氣體流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
液體物料加入量 |
蠕動泵 |
數字流量顯示儀 |
沖程頻率調節 |
|
預熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
加熱爐溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
反應溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
反應壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
