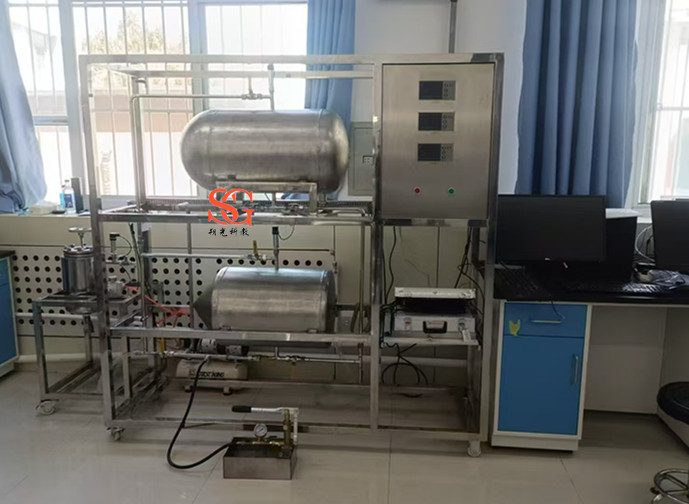

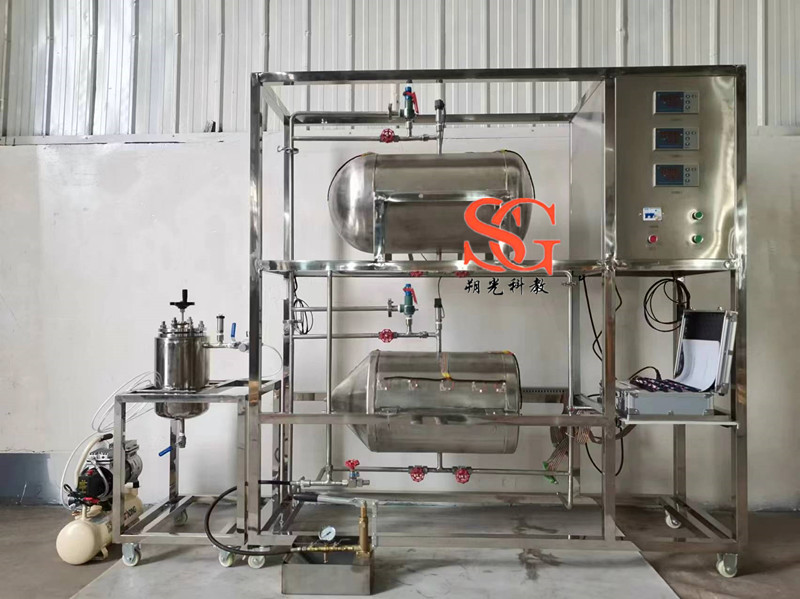

SG-YL2內壓容器應力測定實驗裝置
1．可完成實驗內容
1.1測試橢圓封頭、球形封頭、錐形封頭和平板封頭在內壓作用下的應力分布；
1.2壓力P—應變ε的線性回歸；
1.3顯示、儲存打印實驗數據和不同形狀封頭在內壓作用下的應力分布曲線；
2．實驗裝置特點
2.1實驗裝置由兩臺臥式容器（含錐形封頭、橢圓封頭、球形封頭、平板封頭）、加壓泵和計算機壓力數據采集系統構成完整的壓力容器檢測系統。
2.2實驗裝置由不銹鋼制造，并經拋光處理，外觀優美；實驗裝置大小適中，操作方便。實驗數據檢測均由計算機自動采集和處理，精度高、穩定性好。
3．技術參數
3.1內壓容器壓力0—2.0MPa，精度0.5%
3.2外壓容器壓力0—2.0MPa，精度0.5%
4．壓力容器綜合實驗裝置基本配置
4.1不銹臥式鋼容器φ400×4，L=500，橢圓+球形封頭，1臺
4.2不銹鋼臥式容器φ400×4，L=500，錐形+平板封頭，1臺
4.3手動試壓泵0—4.0 MPa，1臺
4.4壓力變送器0—2.5MPa，4-20mA，24V，2個
4.5壓力表0—2.5MPa，精度0.5%，2個
4.6數據采集板12位AD，16CH，10µs，1個
4.7不銹鋼閥門1套；不銹鋼管件1套
4.8智能采集儀表：采用全球通用型100-240VAC輸入范圍開關電源或24VDC電源供電，先進的模塊化設計，可實現多路測量顯示及運算，具備數字校正和數字濾波功能，并適合在DCS計算機監控系統或PLC控制系統中做模擬量數據采集模塊和溫度變送器。具備高抗干擾性能
4.9計算機及顯示器：酷睿雙核64位，16G，1T硬盤，4G顯卡，20”液晶顯示器，1臺
4.10靜態電阻應變儀，32點，1臺
4.11不銹鋼控制柜：內安裝漏電保護空氣開關、電流型漏電保護器，開關電源等。 1臺
4.12不銹鋼框架設備主體：長×寬×高1800×550×1500mm，（SU304璧厚1.5mm）
4.13實驗指導書，1份
|
