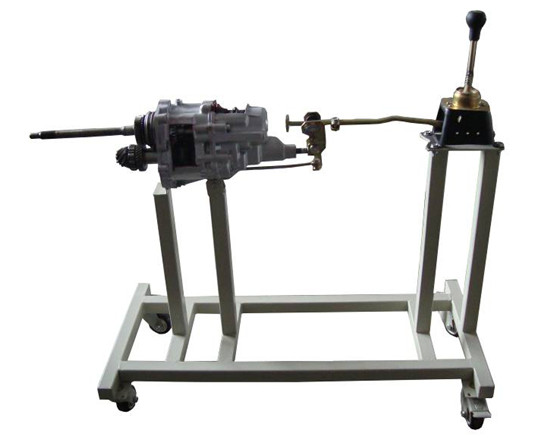

SG-CD19 汽車手動變速器技能考核實訓臺
一．汽車手動變速器技能考核實訓臺簡介
本實訓系統以大眾桑塔納3000原廠汽車手動變速器為基礎，可對手動變速器進行換檔與拆裝等實際操作展示汽車變速器結構與原理。
適用于汽車手動變速器考工的教學與技能鑒定需要。
二．汽車手動變速器技能考核實訓臺結構組成
解剖的手動變速器總成、掛檔機構附件、移動臺架等、臺架操作說明書等附件。
三．汽車手動變速器技能考核實訓臺功能特點
1．滿足維修工考工的教學與技能鑒定。
2．變速器機械剖面采用不同顏色的油漆進行噴涂。
3．手動變速器輸入軸運轉，真實演示與分析不同檔位下機械運動的傳遞過程與換檔原理。
4．實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
四．外形與顏色
設備外形：1300mm X 500mm X 1200mm（長X寬X高）
設備顏色：7032（用戶可選擇各種顏色）
五．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1前二只萬向帶鎖止功能腳輪
2.2后二只萬向腳輪
2.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.4腳輪：60mm×50mm(直徑×寬度)
2.5腳輪支撐：1.0T
四、汽車手動變速器技能考核實訓臺基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
解剖的變速器總成 |
|
套 |
1 |
|
2 |
換檔機構 |
|
套 |
1 |
|
3 |
移動臺架(帶自鎖腳輪裝置) |
1300mm X 500mm X 1200mm(長×寬×高) |
臺 |
1 |
|
