分 項 |
說 明 |
|
裝置功能 |
1. 了解換熱器換熱的原理、認識各種傳熱設備的結構和特點。
2. 認識傳熱裝置流程及各傳感檢測的位置、作用，各顯示儀表的作用等。
3. 掌握傳熱設備的基本操作、調節方法、了解影響傳熱的主要影響因素。
4. 掌握換熱系數k計算方法及意義。
5. 了解逆流、順流對換熱效果的影響。
6. 了解檔流板的作用及強化傳熱的途徑。
7. 包含冷空氣-熱空氣換熱體系，冷空氣-水蒸氣換熱體系。
8. 能正確使用設備、儀表，及時進行設備、儀器、儀表的維護與保養。
9. 能掌握現代信息技術管理能力，應用計算機對現場數據進行采集、監控。
10. 了解掌握工業現場生產安全知識。 |
|
設計參數 |

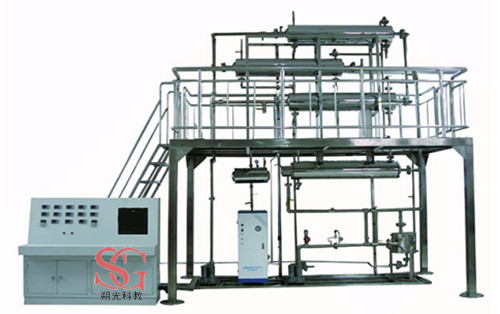

裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
實驗風量：10-100m3/h。
換熱設備包括：套管、列管、板式、螺旋板式等換熱器。 |
|
整機參數 |
設備尺寸： 3700x2000x3500mm（長x寬x高 ），(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。 |
|
電氣系統 |
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400×800×1300mm(長×寬×高)。 |
|
公用設施 |
水：實驗用水由現場水龍頭接入蒸發器。
電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。 |
|
主要設備 |
換熱器：套管、列管、板式、螺旋板式,均為不銹鋼材質。
套管換熱器，換熱面積0.6m2。換熱管長度1500mm。
列管換熱器，304不銹鋼，換熱面積1.5m2，Ф159x1000mm。
板式換熱器，304不銹鋼，換熱面積1.0m2。
螺旋板式換熱器，304不銹鋼，換熱面積1.0m2。
蒸汽發生器：304不銹鋼，Ф426x850mm，加熱功率7.5KW。
熱空氣加熱器：304不銹鋼，Ф219x1100mm，加熱功率4.5KW。
水冷卻器：304不銹鋼，φ108x1180mm，F(xiàn)=0.3m2。
管道、閥門均為304不銹鋼材質。
冷、熱風機：流量140m3/h,功率1.5KW，風壓16KPa。
轉子流量計：冷、熱風流量10-100m3/h。
聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP 。 |
|
上位機監控軟件 |
RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
熱流體進口溫度 |
PT100 鉑電阻 |
宇電顯示儀 |
自控 |
|
|
熱流體出口溫度 |
PT100鉑電阻 |
宇電顯示儀 |
自控 |
|
|
冷流體進口溫度 |
PT100鉑電阻 |
宇電顯示儀 |
自控 |
|
|
冷流體出口溫度 |
PT100鉑電阻 |
宇電顯示儀 |
自控 |
|
|
蒸發器壓力 |
指針壓力表 |
現場顯示 |
無 |
|
|
蒸發器溫度 |
PT100鉑電阻 |
宇電顯示儀 |
電加熱器 |
|
|
熱空氣溫度 |
PT100鉑電阻 |
宇電顯示儀 |
電加熱器 |
|
|
冷風流量 |
轉子流量計 |
轉子流量計 |
閥門 |
|
|
熱風流量 |
轉子流量計 |
轉子流量計 |
閥門 |
