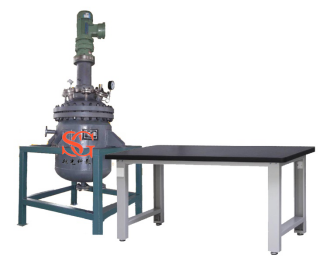

SG-HD17 釜式反應器拆裝與維修維護實訓系統
裝置功能:
系統主要由反應釜、攪拌電機、拆裝工具、清洗工具、工具貨架等組成，用于學員掌握反應釜的內部結構、拆裝作業、試壓查漏系統作業，以及了解掌握反應釜高壓清洗、試漏、盲板抽堵、系統置換等檢維修作業流程、壓力容器安全檢驗的有關知識。配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。能夠?qū)崿F(xiàn)“教、學、做、訓、考”等一體化教學實驗流程。
其主要特點如下:
1）便于考察學生選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等，有相應的判斷標準及方法。
2）整套系統能夠?qū)崿F(xiàn)“教、學、做、訓、考”一體化。
3）提供足夠的備選配件、拆裝工具、檢驗運行的設備等。
4）經常拆裝的部件堅實、耐用，便于學生長期使用，并能提供更新設備。
實訓內容:
1）掌握反應釜拆裝工藝流程圖的識讀；
2）認識反應釜結構、管路管件、閥門、攪拌電機及掌握攪拌電機、閥門的選用與安裝；
3）掌握填寫反應釜拆裝所需的工具和易耗品清單；
4）掌握反應釜的組裝、試壓、換熱器拆除操作規程。
5）掌握盲板抽堵和系統置換操作技能訓練
6）掌握裝置異常及應急情況處理方法，能夠正確處理如系統超壓、攪拌器不啟動、反應釜法蘭泄露、裝置斷電等異常情況處理。
主要工藝設備:
1）支架 Q235,8 號方管，800*800*1200mm1 臺（允許正負偏離 1%）
2）反應釜 304 不銹鋼，壁厚 3mm，φ500*500mm，夾套厚50mm，冷卻盤管，攪拌槳，750w 攪拌電機，DN50 加料口*1 1 臺
3）溫度計 PT100 熱電阻 1 臺
4）轉速表霍爾傳感器 1 臺
5）壓力表膜殼式壓力表，指針壓力表 0－0.4Mpa1 臺
6）壓力擴散硅壓力傳感器:0－0.4Mpa1 臺
7）液位磁翻板液位計，0-600mm1 臺
8）截止閥不銹鋼 304，DN251 臺
9）球閥不銹鋼 304，DN50、40、32 等 1 臺
10）安全閥不銹鋼 304，壓力 0.8Mpa1 臺
11）法蘭不銹鋼 304，DN50、40、32 等一批
12）墊片橡膠墊圈，鋁墊片一批
13）管件不銹鋼 304 三通、彎頭、活接頭、短接一批
14）管道不銹鋼 304DN65、50、25 等一批
15）貨架工具架:長*寬*高=1200*600*900mm（允許正負偏離 1%），三層 1 套
16）工具車管件平板手推車:長*寬=1000*700mm（允許正負偏離 1%）1 個
4.主要工具清單:
1)管子鉗 450mm1 把
2)管子鉗 300mm1 把
3)活動扳手 12 寸 1 把
4)活動扳手 10 寸 1 把
5)呆扳手 17~191 把
6)呆扳手 22~241 把
7)套筒扳手 22mm1 把
8)套筒扳手 24mm1 把
9)橡膠榔頭 2.5 寸 1 把
10)螺絲一字批中號 1 把
11)螺絲十字批中號 1 把
12)平口鉗小號；中號；大號 1 套
13)尖嘴鉗小號；中號；大號 1 套
14)卷尺 300CM1 把
15)直尺不銹鋼尺 80-100CM1 把
16)試壓泵 1 臺
17)安全帽黃色 4 頂
18)龍門吊架手動葫蘆 1 臺。
|
