設備參數：

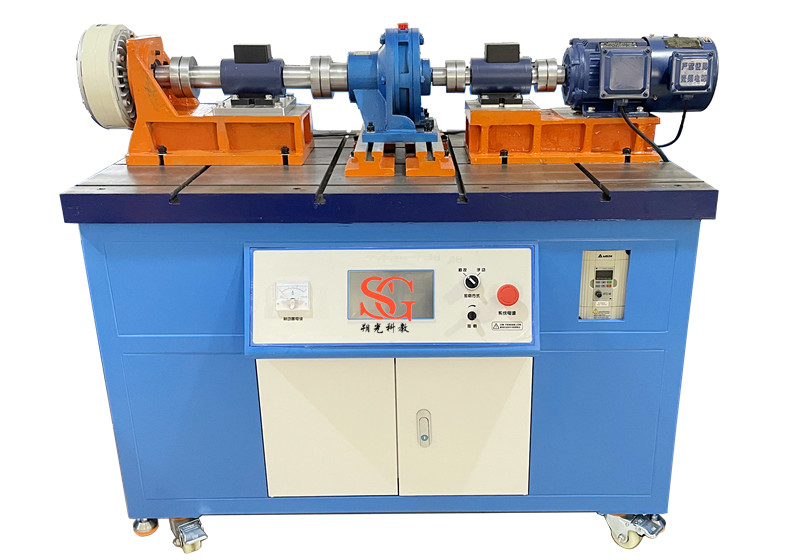

機械傳動方案設計優化組合及綜合檢測實驗臺是一種用于機械工程領域教學和科研的重要設備�？梢詭椭鷮W(xué)生直觀理解機械傳動的原理和特點，培養學生的創新設計能力和工程實踐能力。為研究人員提供一個便捷的平臺，用于開展新的傳動方案設計和優化研究。可以對現有傳動系統進行性能評估和改進。
一. 產品功能特點：
1.硬件功能
1.1能提供不少于10種含一級、二級、三級不同組合機械傳動裝置（包括帶傳動、鏈傳動、齒輪傳動、蝸桿傳動等），并能對每級的傳動效率進行測試(包括速度曲線、轉矩曲線、傳動比曲線、功率曲線及效率曲線等)。能夠測試不同減速器在同一轉速或同一減速器在不同轉速下的振動值。
1.2設備采用模塊化結構，由機械傳動裝置、聯軸器、變頻電機、加載裝置和電腦等模塊組成，學生可以根據自己設計的實驗方案和內容，自己動手進行傳動裝置連接、裝配和調試。被測傳動機械配置合理，裝配的互換性好，實驗臺的變型組裝快捷方便。利用設備所含機構模塊能夠開展機械傳動方案創意設計、組裝和分析實驗。
1.3設備具有整體安全防護罩，易拆卸，安全罩正確安裝閉合后電機方能啟動。系統有電機正反轉保護，不能在電機運行的過程中改變電機的轉向。并具備加載保護，實驗結束之后自動卸載。采用電流傳感器和電壓傳感器對加載進行監控，可以實時監控加載狀態。能夠?qū)ψ冾l器的故障檢測，可以在變頻器出現故障之后及時診斷提示。
1.4采用7英寸觸摸屏作為交互界面，觸摸屏集成了電機的正反轉控制、速度調整、加載控制、實驗臺運行狀態監控等功能。通過觸摸屏可以在沒有電腦的情況下單獨完成實驗的測試過程。
1.5模擬負載加載采用觸摸屏控制；信號采用光電隔離。設備有緊急停機按鈕，并設置在最利于操作者操作處。
1.6采用PLC作為測控系統的核心，高效穩定，抗干擾能力強，支持豐富的通訊及拓展模塊，可以直接使用普通電腦和PLC進行通信。
1.7機械傳動工程應用案例：絲桿升降機構，輸送帶加凸輪推料機構。
2軟件功能
2.1能實時準確處理、分析數據，測繪及打印實測曲線；不配計算機時可利用觸摸液晶面板操作控制，顯示數據，自動記錄計算分析，繪制曲線。
2.2計算機全程控制（或手動控制）設備的啟停、加速、減速，實時采集運動參數，分析、繪制變化曲線，自動生成EXCEL表格、圖片格式的實驗結果并保存等。
2.3測控軟件支持主流操作系統，軟件自帶故障診斷模塊，能自動檢測和進行故障診斷。
測試軟件系統資源：
（2.3.1）▲測控系統，采用ARM Cortex-M3內核CPU作為數據采集及處理單元，能將實驗臺各傳感器數據實時采集和分析處理，并能在7英寸32位真彩色液晶觸摸屏上顯示各參數實時數據，方便觀察分析實驗過程及特征，同時用戶可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據，并自動保存在內部數據列表內，可隨時查看數據列表，通過PID調節實現恒轉速、恒轉矩控制，采用標準網絡通信方式穩定高效，設備間可組成實驗臺網絡，通過單主機有線或無線控制網絡內的任一臺設備。（提供實物實驗臺通過觸摸屏設置測控系統網絡通信IP地址網關及網絡參數視頻，提供通過筆記本電腦通過無線方式控制實驗臺網絡內實驗臺控制的功能視頻要求能完整控制實驗臺采集數據控制轉速轉矩加載等證明該功能視頻隨投標文件提交）。
（2.3.2）▲可以使用局域網絡與PC聯機，PC機軟件可以實現數據測試、數據上傳、保存實驗數據、根據需求繪制實驗曲線，生成實驗報告等功能，。
二. 主要技術參數
1.變頻電機額定功率0.75KW、同步轉速1500r/min；輸入電壓380V。
2.轉矩轉速傳感器共4臺：額定轉矩 10N.m，轉速范圍 0～6000r/min（2臺）；額定轉矩 20N.m，轉速范圍 0～6000r/min（1臺）；額定轉矩100N.m，轉速范圍 0～5000r/min（1臺）。
3.PLC控制器：2臺。
4.直齒圓柱齒輪減速器：減速比 1：5，齒數z1=19 z2=95，法向模數mn＝1.5，中心距a＝85.5mm。
5.擺線針輪減速器：減速比1：9。
6.蝸輪蝸桿減速器：減速比 1：10，蝸桿頭數z1=1；中心距a=50mm；
7.同步帶傳動：帶輪齒數z1=18 z2=25 ； 節距LP=9.525； L型同步帶 3×14×80，3×14×95。
8. V帶傳動：帶輪基準直徑 d1=70mm 、d2=115mm、0型帶Ld=900mm；帶輪基準直徑 d1=76mm、d2=145mm、0型帶Ld=900mm；帶輪基準直徑 d1=70mm d2=88mm 0型帶Ld=630mm。
9.鏈傳動：鏈輪 z1=17、z2=25；滾子鏈 08A－1×72；滾子鏈 08A－1×52；滾子鏈 08A－1×66。
10.磁粉制動(加載)器：額定轉矩50N.m、激磁電流0～2A、允許滑差功率不小于1.1KW，采用恒扭矩加載。電機采用變頻器控制，轉速0-1470r/min連續可調，可進行恒轉速控制。電機供電后，轉速默認值從0轉開始，可實現無極調速。
11.采用PLC控制系統，2個RS485通訊/編程口。
12.磁粉加載器的加載（扭矩）和所有電機起停、變頻電機的轉速均通過計算機軟件實現，也可通過實驗臺面板手動調節；實驗臺采用變頻技術與全數字PID控制技術自動調速及對負載進行程序控制，實現恒定加載、恒轉速、恒轉矩控制，動態跟蹤轉速與轉矩的變化，確保控制精度達0.2%。
13.液晶觸摸屏：尺寸：7英寸，分辨率：800*480；顯示色彩：65536；接口：RS-485，RS-232；電源：DC24V，外形：204×150×37mm，防護：IP65。
14.振動傳感器及配件1套。
15.直齒輪減速器、斜齒輪減速器、擺線針輪減速器各1套。
16.蝸輪蝸桿傳動模塊和鏈傳動模塊各1套。
17.工作臺外形尺寸1300×750×1030mm，重量： 360Kg。
18.配套測控系統1套，含主機及顯示系統、其它輔助設備等。
三、配套數字化教學平臺：
1.實驗室安全軟件
1.1軟件包括實驗室安全操作規范、安全設備、安全問題及處理等模塊。
1.2建立實驗室安全教育虛擬場景，在虛擬的場景中，有安全操作規范展板，能3D交互觀察滅火器、灑水噴頭等常用的安全設備。
1.3虛擬場景中有教學大屏，能展示包括砸傷處理，觸電處理、觸電急救等內容，能生動展示觸電者平臥姿勢、口對口吹氣法、口對鼻吹起法、人工胸外心臟擠壓法等動畫內容。
2.二維碼平臺
2.1通過設備上二維碼掃描，手機端直接進入設備信息化管理平臺。移動學習平臺配置了機械基礎、各實驗指導等移動端數字教材內容。
2.2平臺包括包含設備類型、名稱、出廠日期、設備外觀圖片等設備信息；同時包含所屬學校、實驗室、負責人、電話等購買方內容；為設備關聯相應的實驗，以上信息可在后臺編輯修改，進行個性化定制。
2.3實驗項目包括實驗指導說明書、實驗相關視頻等內容，實驗指導說明書支持后臺編輯及上傳。
2.4設備管理員（老師）可以添加實驗，實驗包括指導說明書等內容。
2.5設備管理員（老師）可以為實驗編輯實驗指導說明書，該說明書支持章節編輯。
