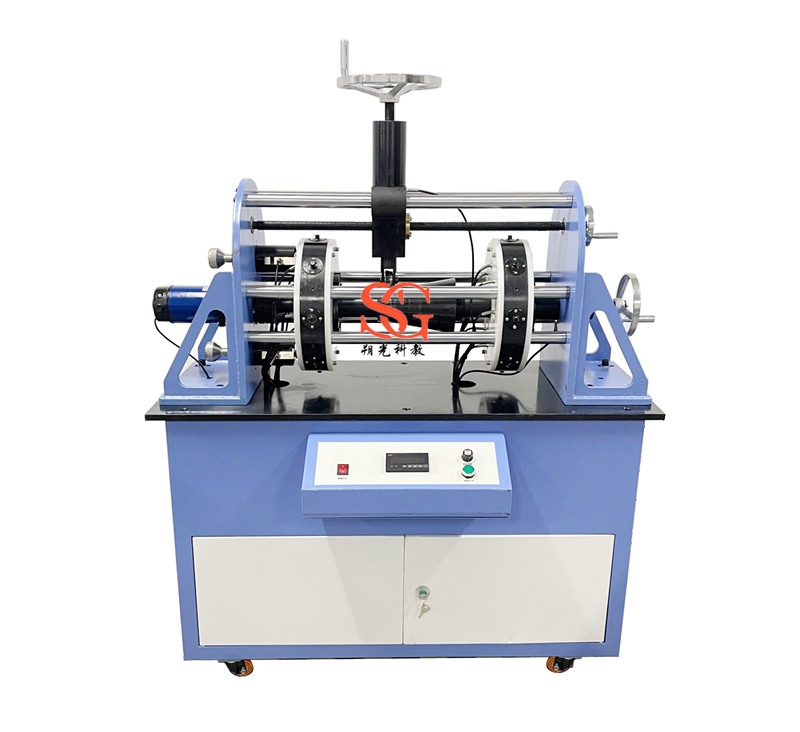

SG-ZC06 雙控滾動軸承性能測試分析實驗臺
一、實驗臺介紹
1、概述
雙控滾動軸承性能測試分析實驗臺是專為大專院校用于《機械設計》課程中滾動軸承綜合設計、性能測試分析而聯合開發的開放型、創新型、設計綜合性實驗的新型教學實驗設備。
2、主要技術指標
滾動軸承公稱直徑：D=50mm；
滾動軸承跨度：L=300mm；
總徑向載荷：P1=10000N；
總軸向載荷：P2=10000N；
左、右滾動軸承徑向載荷傳感器：50000N 精度：0.05 %；
左、右滾動軸承軸向載荷傳感器：10000N； 精度：0.05%；
電機功率：N=180W；
3、實驗臺組成及基本配置
①滾動軸承：2種（圓錐滾子軸承和深溝球軸承）；
②可移動的滾動軸承座：1對；
③滾動軸承、徑向加載裝置：1套；
（作用點位置可在0～130mm內任意調節）；
④滾動軸承徑向載荷傳感器：量程：5000N，16個；
精度等級：0.05%；
⑤總徑向載荷傳感器：量程：10000N，1個；
⑥軸向載荷傳感器：量程：10000N，3個；
⑦微型電機：YYJ90—180W，N=180W，n=10r.p.m；
⑧計算機測試軟件光盤：1個；
4、性能特點
①配有一對可軸向移動的滾動軸承座；
②可直接測量滾子對外圈的壓力及變化情況（關鍵特點）；
③可任意調節徑向載荷受力點（0-130mm范圍）；
④可通過計算機或自控?cái)?shù)顯測繪滾動軸承在軸向、徑向載荷作用下軸承徑向載荷分布變化情況；
⑤可通過電腦測繪滾動體內、外圈載荷變化曲線；
⑥可通過電腦或數顯手控計算單個滾動軸承軸向載荷與總軸向載荷的關系，并與理論計算結果進行比較分析。
二、實驗內容
1、滾動軸承徑向載荷分布及變化實驗測試在總軸向和徑向載荷作用下，滾動軸承徑向載荷分布及變化情況，并作出載荷分布曲線。
2、滾動軸承元件上載荷動態分析實驗，測試滾動軸承元件上的載荷隨時間的變化情況，并作出變化曲線。
3、滾動軸承組合設計實驗，測試滾動軸承組內部軸向載荷、軸向載荷和總軸向載荷的關系，并進行滾動軸承組合設計計算。
|
