SG-HD17 比亞迪油電混合動力整車在線檢測實訓系統
一、產品簡介
該設備將一臺可正常運行的 比亞迪混動DMI 轎車改裝為在線檢測教具車，無損連接原車控制單元，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、發動機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。適用于各類院校和培訓機構對純電動轎車整車理論和維修實訓的教學需要。
教學平臺功能包括：(發動機)驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、車載充電系統、車身電氣六大系統的教學功能。
(注: 2023款秦PLUS新能源冠軍版 DM-i 油電混合動力汽車需要另外提供)
二、功能特點
1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；
2.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；
3.制作可移動“汽車檢測實訓臺”，可分別進行以下控制系統的檢測實訓：
◆ 組合儀表控制單元
◆ 網關控制單元
◆ P 檔電機控制單元
◆ 電機控制單元
◆ 發動機控制單元
◆ 車載充電器控制單元
◆ DC/DC 控制單元
◆ 高壓電池 BMS 控制單元
4.“汽車檢測實訓臺”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。

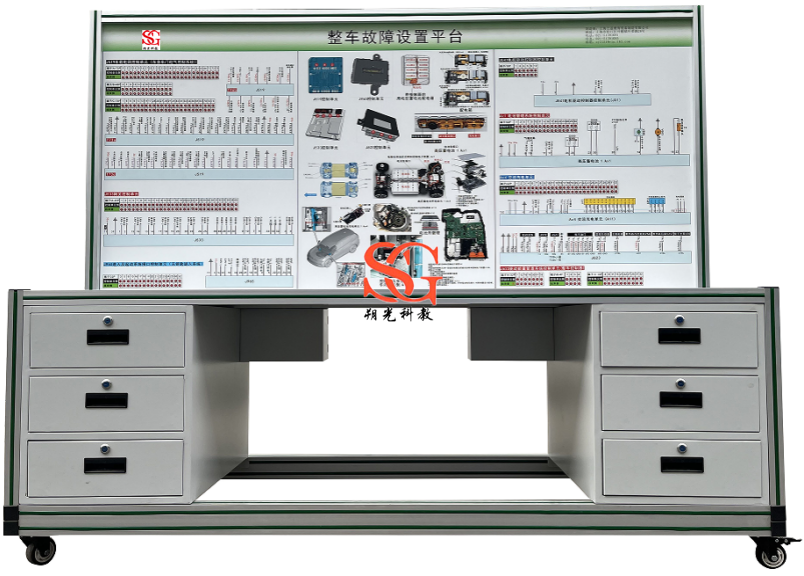

汽車檢測實訓臺面板采用 ≥ 4mm 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。
5.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、發動機/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等的檢測實訓。
6.汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對組合儀表控制單元、網關控制單元、P 檔電機控制單元、電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
8. ★要求配套在線教育課程開放平臺（提供演示視頻）:
1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
▲要求提供在線教育課程開放平臺軟件來源證明文件,原件備查。
三、技術規格
1.檢測臺外形尺寸（mm,每臺）：1500×700×1700(長×寬×高)
2.檢測臺面板外形尺寸（mm,每臺）：1448×940mm（長*寬）
3.工作電源：原車電源；
4.工作溫度：-50℃～50℃；
5.檢測臺移動腳輪：100*60mm
6.汽車：比亞迪混動DMI(注: 2023款秦PLUS新能源冠軍版 DM-i 汽車需要另外提供)
四、實訓項目
新能源汽車的分類和技術特點認知；
純電動汽車的特點認知；
純電動汽車的基本結構認知；
各總成零部件的名稱和功能認知；
高壓電控總成結構認知；
純電動汽車各總成之間的控制關系實訓；
控制模塊的組成認知；
電機控制器模塊的結構和工作原理實訓；
電機控制器模塊的檢測方法實訓；
DC-DC轉換器模塊的結構和工作原理實訓；
DC-DC轉換器模塊的檢測方法實訓；
動力配電箱模塊的結構和工作原理實訓；
動力配電箱模塊的檢測方法實訓；
電池管理單元的結構和工作原理實訓；
電池管理單元的檢測方法實訓；
電機總成的結構、工作原理及工作過程認知；
電機總成的檢測方法實訓；
電池包體總成的結構、工作過程及性能認知；
高壓輔助模塊的組成結構原理認知；
車載慢充的結構和工作原理實訓；
車載慢充的檢測方法實訓；
漏電保護器的結構和工作原理實訓；
漏電保護器的檢測方法實訓；
檔位控制器的結構和工作原理實訓；
檔位控制器的檢測方法實訓；
主控ECU的結構和工作原理實訓；
主控ECU的檢測方法實訓；
加速踏板的結構和工作原理實訓；
加速踏板的檢測方法實訓；
電池包體總成的充放電結構認知；
電池包體總成的充放電工作原理實訓；
電池包體總成的充放電操作技巧實訓；
電池包體總成的維護注意事項實訓；
電池包體總成的測試方法實訓；
電池包體總成的測試安全事項認知；
純電動汽車故障碼讀取與分析實訓；
純電動汽車故障診斷儀的操作實訓；
發動機系統結構認知；
發動機系統工作原理實訓；
發動機系統檢測與診斷實訓；
五、基本配置
1.在線檢測教具車1輛 (比亞迪混動DMI);
2.故障設置控制器1套;
3.汽車檢測實訓臺1套(帶可移動腳輪的臺架）;
包括：(發動機)驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、車載充電系統、車身電氣六大系統；
4.故障設置和考核系統1套;

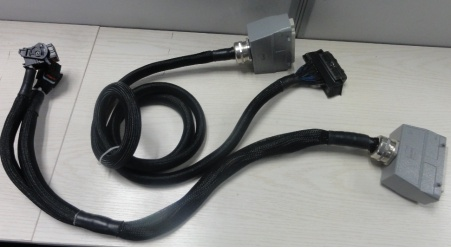

5.航空插頭和連接電纜1套;
|
