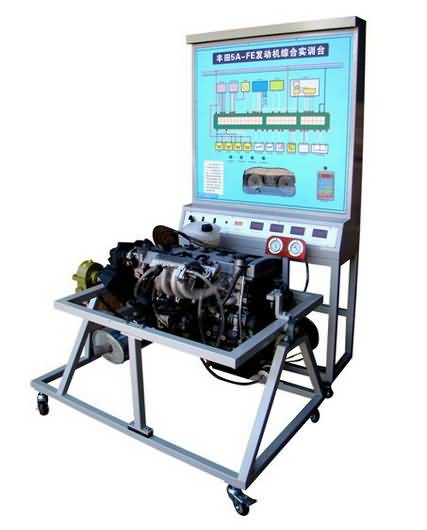

本產品采用豐田5A發動機總成
功能：
1、滿足電控發動機調試、運行、檢測等全過程需要；
2、通過調試、運行、檢測全面系統展示控制系統的工作 原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。
技術參數：
1、發動機工作正常，運轉平穩，加速有力。
2、各傳感器執行件均齊全。
3、數字顯示表顯示各傳感器變化值。
4、指針式壓力表顯示燃油壓力。
5、指針式真空表顯示真空壓力。
6、噴油器噴油LED燈顯示。
7、外接電腦板端子，可用專用儀器檢測電壓信號。
8、微機控制故障設置器， 設置各傳感器和執行器故障。
9、面板設有發動電路圖（彩色），儀表顯示各發動機傳感器有效信號。
10、直觀反映各種故障設置時對發動機性能的影響。
11、檢測發動機安裝情況，觀測發動機各參數的運行情況；
12、配合儀器儀表進行檢測，讀取數據；
13、實驗臺由相對獨立的翻轉拆裝臺和操縱控制臺；
豐田5A發動機拆裝實訓臺配置：
1、采用豐田5A發動機總成、電控系統（閉環控制）、ECU、蓄電池、起動系、充電系、冷卻系、燃油供給系、排放系統、空氣濾清器、操作控制臺、測量面板、故障設置盒、發動機移動支架；
2、采用原廠發動機的附件：包括發電機、起動機、蓄電池和散熱風扇以及電控單元、ECU、全部傳感器、執行器與全車線束，繼電器盒總成，儀表總成，散熱器總成，油箱總成，碳罐總成，消音器總成，各種傳感器和執行器均有效。
3、操作控制臺：用于起動和關閉發動機，用手動油門對發動機轉速進行調節；
4、測量面板：利用萬用表、示波器在測量面板的測量孔上測量信號或波形，也可以使用示波器測量發動機傳感器或執行器波形；
5、故障設置系統：便于對發動機電控系統進行診斷，故障查找及排除。
6、診斷插座: OBDII診斷插座安裝在實訓臺上,可以將診斷儀連接到診斷插座上對發動機電控系統進行診斷。
7、實訓臺控制柜采用1.2mm以上厚度的冷板制作，表面噴塑處理，面板采用噴繪亞膜，配有萬向腳輪。
豐田5A發動機拆裝實訓臺性能：
1、真實可運行的發動機，充分展示發動機組成結構。學員可在拆裝臺架上進行發動機柴裝和修理的實操，也可與運行臺架相連，通過接通發動機拆裝臺架上的電路、油路、氣路等，運行發動機。
2、拆裝中發動機可做軸向任何角度翻轉和靜止。
3、分置拆裝、操縱兩系統互不干擾，又方便聯接。
4、進行電噴發動機的基本操作和學習。
5、電控運轉試驗，再現發動機工作狀況，適合檢測裝配效果和能調出數據流。
6、充分滿足發動機解體、裝復、調試、運轉、檢驗全過程的要求。
裝備電源：直流12V 54Ah蓄電池 油箱容量：10L
產品規格：長1500寬1000高1800mm重量250kg
