一、產品簡介

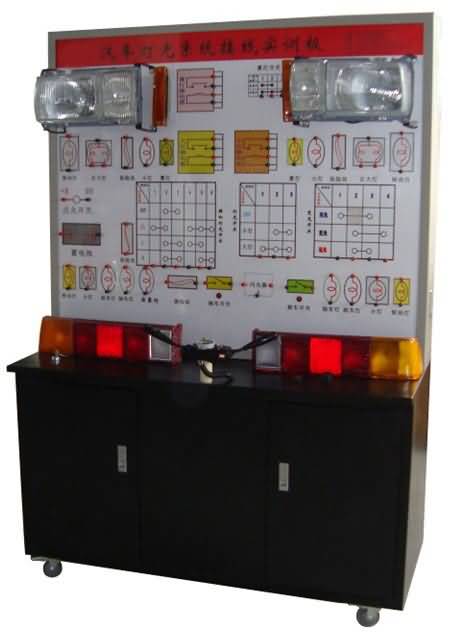

汽車燈光系統接線實訓臺選用金杯燈光系統材料為基礎制作，接線演示燈光照明系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
二、汽車燈光系統接線實訓臺結構組成
前大燈、前角燈、前霧燈、側燈、燈光開關總成、變光開關總成、尾燈、牌照燈、后霧燈、剎車燈開關、倒車燈開關、故障設置和排除盒、電池、線路圖、控制面板、可移動臺架、使用說明書。
三、汽車燈光系統接線實訓臺功能特點
1．充分展示燈光系統的組成結構。
2．可演示燈光系統工作原理和過程。
3．可檢測各管腳和各電器元件電信號。
4．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
5．示教板實現線路連接與動態演示功能。采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
四、技術參數
外形尺寸：1240mm×550mm×1850mm（長×寬×高）
電源：220V交流電壓
工作電壓：12V直流電壓
工作溫度：-50℃～50℃
