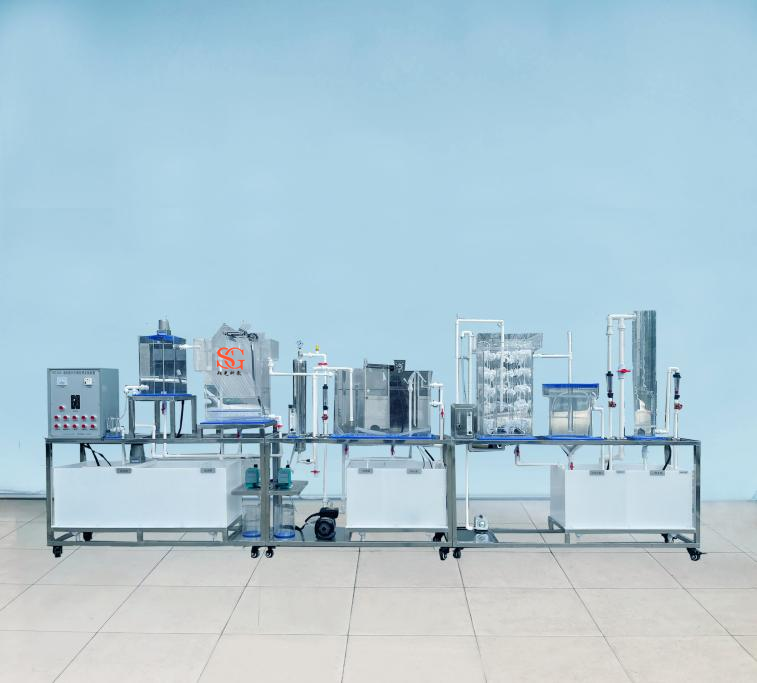

SG-HJ87 油田廢水生物處理實驗裝置
一.實驗?zāi)康?/strong>
在油田開采原油后，經附近的煉油廠提煉，廢水從蒸餾、烈化、疊合、焦化等生產裝置及油罐區排出。廢水中的油類多以懸浮或乳化狀態存在于水中。廢水中除含油外，還含有硫化物和酚。此外，在油的堿洗過程中還有含堿廢水排出。
在煉油廠廢水處理，一般包括除油、除硫、除酚。
本設備是根據油田中試實驗工藝流程來設計，工藝是合理的，效果良好，使學生學習后能達到以下目的：
1.了解這套設備的工藝流程、技術指標。
2.加深對實驗基本概念的理解，提高理論和實踐知識。
3.可以通過運轉，能測出油的去除率，COD、BOD5、SS的去除率，提高操作技能。
二.技術指標
1.處理水量：10～15L/h。
2.進水含油量：300～500 mg/L、出水含油量：2～5 mg/L。
3.工作電源：AC220V±10%、50Hz，單相三線制，功率1300W，安全保護：具有接地保護、漏電保護、過流保護。
4.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5.裝置外形尺寸：3500mm×450mm×1600mm。
三.主要配置及參數
1.破乳池1只、斜板隔油池 1只、平流式氣浮池1只、中心導流矩形接觸氧化池1只、豎流式沉淀池1只、過濾柱1只：透明有機玻璃材質。
2.不銹鋼水泵2臺、增壓泵1臺、反沖洗水泵1臺、轉子流量計4只。
3.串激電機2臺、電機1臺、刮渣裝置2套。
4.南方溶氣泵1臺、溶氣罐1只、聚丙烯藥箱1只、計量泵1臺。
5.空壓機1臺、氣體轉子流量計1只。
6.原水箱、清水箱、廢油箱各1只、調節水箱2只：白色10mm厚PP板，水箱底板上安裝有放空閥，方便將水排凈。
7.攪拌電機1臺（功率25W、轉速90rpm）、不銹鋼攪拌槳1套。
8.304不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
9.電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
10.公元ERA配套連接管道和閥門、彎頭。
11.不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
|
