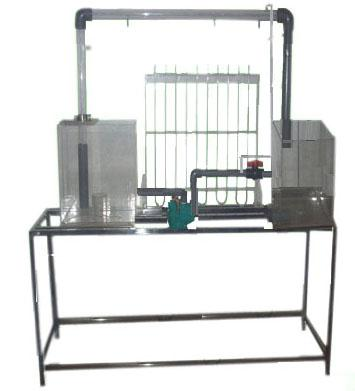

一、自循環虹吸實驗裝置實驗?zāi)康模?/strong>
1、演示虹吸的成因和破壞及管中壓強分布。
2、測量虹吸管真空度，并確定最大真空域，滿足供定性分析虹吸管流動的能量轉換特性。
二、自循環虹吸實驗裝置主要配置：
虹吸管、水泵、高位水箱、低位水箱、測壓管、刻度標尺、抽氣裝置、閥門、自循環裝置、不銹鋼框架。
三、自循環虹吸實驗裝置技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz�？蛇B續操作。
2、虹吸管徑：φ25mm，高度：800mm。由有機玻璃制成，分布六個測壓點。
3、高位水箱容積50L,低位水箱容積70L,由有機玻璃制成。
4、采用自吸抽氣技術，啟動時可自動排除管中空氣，操作簡便。
5、測壓計為透明有機玻璃，可顯示測量各測點的真空度以及在管中的壓強分布。
6、實驗管道裝有彎管流量計，以測量流量。
7、采用低噪聲無銹蝕環保型水泵，最高揚程：12m，額定流量：15L/min，功率：120W。
8、測壓計由8根長800mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，
壓差計內的指示液為水，無毒、操作安全。
9、實驗所用的流體-水為全循環使用設計，充分節約水資源。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
11、外形尺寸：1200×500×1800mm（長×寬×高），可移動式設計，帶腳輪及禁錮腳。
