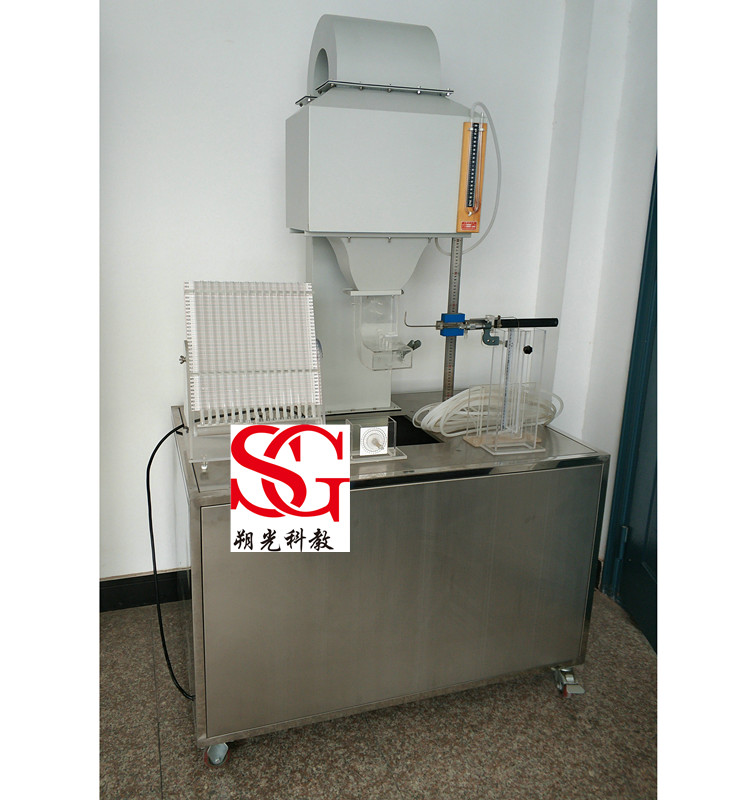

SG-LT31 空氣動力學多功能實驗臺
一、功能：
SG-LT31空氣動力學多功能實驗臺（多功能風洞）可進行圓柱繞流、平板附面層、圓柱噴嘴射流、條縫噴嘴射流等實驗。
1、測定平板附面層某一斷面的流速分布，確定附面層厚度δ。
2、觀測整個平板附面層厚度的發展。
3、測定氣體紊動射流斷面流速分布，了解圓柱和條縫紊動射流的特性。
4、利用畢托管和微壓計測定氣流速度的原理和方法，測定紊流系數。
5、量測圓柱體表面壓強分布,了解圓柱體壓強分布規律與阻力系數。
二、配置：
低噪音風機、穩壓箱、各種有機玻璃制試件、U型管壓力計、斜管微壓計、基本型畢托管、鴨嘴形動壓管、千分尺、X坐標標尺、Y坐標標尺。
三、技術參數：
電壓：220V;
轉速：2800r/min;
流量：700-800 M3/h;
壓力：912-720 Kpa;
功率：0.37KW;
噪音: ≤65LWAdB
四、外型尺寸： 1200×800×2000（mm）
|
